20.Телефондық беру және сөздін динамикалық диапазоны

Адам сөйлесудің дыбысы – бұл жалпы жағдайда әртүрлі амплитудалармен фазалары бар гармоникалық құрамдастардың көп санымен сипатталатын күрделі тербелістер.

Бұл құрамдастардың жиілігі 80-нен 10000-12000 Гц дейін тербеледі. Қалыпты ақырын сөйлеудегі ең аз қуат 0,001 мкВт, уақыттың жеке сәттерінде қуаттың ең жоғары мәндері 5000 мкВт қа жетеді.

Сөз қуатының өзгеру шегін сипаттайтын шама, сөз қуаттылығының динамикалық ауқымы D деп аталады және логарифмдік бірлікпен анықталады.

Сөзді нақты жарықтау үшін динамикалық ауқымда бұрмаланудың жоғын қамтамасыз ету керек.

21.Цифрлық телефон аппараттары

Цифрлық телефон аппаратының құрамына кіреді: МТ – микротелефон,СТА (ПРТ) - сөйлесу тракттың аспаптары,MX – мультиплексор,ИГ (ГИ) - импульстер генераторы,ШГ (ГВ) - шақыру генераторы,ВА1, ВА2 – дыбысзорайтқыш,СҚ (УС) - сигнализация құрылғысы, МП – микропроцессор,ТЕҚ (ПЗУ) – тұрақты есте сақтау құрылғы,ОЕҚ (ОЗУ) – оперативті есте сақтау құрылғы,ОШ - ортақ шина,Д – дисплей,

ПРТ сөйлесу тракттың аспаптарына жатады: кодек, ол бір уақытта аналогты-санды және санды-аналогты түрлендіргіш болып табылады (сөз сигналдарын ИКМ сигналдарын түрлендірілуі және керісінше); күшейткіштер және төменгі жиілікті сүзгіш; сөзді қабылдау кезінде абоненттің таңдауынша қолданылатын ВА1 қатты дабылды қосатын SB1 түймесі

МХ мультиплексоры сандық ағынды өңдеу үшін қызмет етеді. Сөзді қабылдау кезінде мультиплексор жылдамдығы 194 кбит/с жалпы ағыннан 64 кбит/с (В арнасы) және 16 кбит/с (Д арнасы) ағындарын бөліп шығарады.

Сөзді тарату режимінде мультиплексор 64кбит/с (В арнасы) және 16 кбит/с (Д арнасы) ағындарын біріктіреді, содан соң қалыптастырып, желіге жылдамдығы 192кбит/с жалпы ағынды таратады

Д арнасымен коммутациялық станциямен ақпарат алмасу үшін сандық телефон аппаратында УС сигнализация құрылғысы болады. УС-та станция жағынан сандық ағыннан бөлінеді: абонентті шақыру сигналы (бұл сигнал сөйлесу кезінде де келіп түсуі мүмкін); шақырылатын абоненттің нөмірі туралы деректер; басқа абоненттен үзіліс сигналы және басқа деректер. УС-та станцияның жағына тарату үшін станцияны шақыру сигналдары, берілген абоненттен үзіліс сигналы, нөмір сандары және де қосымша қызметтерге деген талаптар туралы деректер қалыптастырылады

Цифрлық ТА коммутациялық станциядан немесе ТА енгізілген түзеткіш арқылы айнымалы тоқ жергілікті желіден электрқорегін алады

22. Аdsl технологиясы

23.Әр түрлі типті түрлендіргіштердін салыстыру анализі

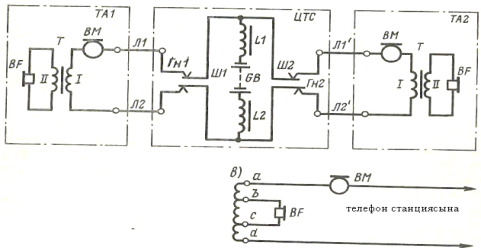

24.Жб жүйесі бойынша телефондық беру сұлбасы

(в-суреті)

Әрбір телефон аппараттарындағы микрофонда жеке қорек көзі болады, олар жергілікті батарея (GB) деп аталады. Көбінесе қорек көзі ретінде екі құрғақ элемент қолданылады жалпы кернеуімен 3В. Сұлбадағы микрофонның қоректену тоғы байланыс жолының ұзындығына байланысты емес және ВМ микрофонның кедергілерімен және транформатордың орамдарымен анықталады. Екі сымды байланыс жолына қосылған электромагнитті телефонның BF орамдарынан тұрақты тоқ өтпейді. Жергілікті батареядан, екі микрофонға, сөйлесу жоқ кезінде тұрақты тоқ жергілікті тізбекте өтеді. Дыбыстық толқындар сөйлесу кезінде микрофонға әсер етеді және жергілікті тізбекте тоқ жүріп түрады. Пайда болған ЭҚК әсерінен, екі телефонан BF дыбыстық жиіліктегі айнымалы тоғы өтеді
