6.Түрлендіргіштердін жиіліктік сипаттамалары
Түрлендіргіштің жиіліктік сипаттамасы :Түрлендіргіш сезімталдығының жиілікке тәуелділігі оның жиіліктік сипаттамасы деп аталады
Т үрлендіргіштің жиіліктік сипаттамасы жағымдыдан ерекшеленеді, оның сипаты біртекті емес .
Бұл біртексіздікті бағалау үшін коэффиценттер қызмет етеді
жиіліктердің таралу ауқымындағы микрофонның максималды және минималды сезімталдықтары
7.Абоненттік желілерді құру принциптері ( атСтен абонентке дейін)
Телефон аппараттарында қолданылатын шақырушы, телефон аппараттар үшін қабылданған шақыру жүйесімен анықталады. Телефон аппаратындағы ОБ (ЦБ) жүйесінде шақыру сигналы абонент микротелефонды көтерген кезде станцияға жіберіледі, нәтижесінде рычагты ауыстырып қосқыштың түйіспесімен телефон аппараты микрофон, қоректендірудің тұрақты тоқпен станциядағы шақыру релесінің тізбегі тұйықталады. ОБ АТС телефон аппараттарында шақырылатын абоненттің нөмірін автоматты теру үшін нөмір тергіш қолданылады. Шақыруды қабылдағыш ретінде ОБ телефон аппараттарында айнымалы тоқтың полярланғын қоңырауы және шақырушы тоқты түрлендіргіш қолданылады.
8.Та керіжергілікті көпірлік сұлбасы. Элементтерінің сипаттамалары
Жергілікті эффект- Телефон аппаратындағы микрофон және телефон арасындағы акустико-электрлік байланыс
Телефон аппараттары кері жергілікті сұлбалар бойынша құрылады, олар жергілікті эффектіні төмендетеді,
бұл кезде сөйлесуші өз телефонында өзіндік сөзін естиді.
Жергілікті эффект жағымсыз, өйткені ол абонент естуін қиындатады және есту табалдырығын жоғарылатады, бұл қабылданатын сөздің түсуін қиындатады, байланыс алыстығын және сапасын төмендетеді.
Жергілікті эффектіні төмендету үшін кері жергілікті сұлбалар кең қолданыс тапты:
1.көпірлік,2. компенсациялық

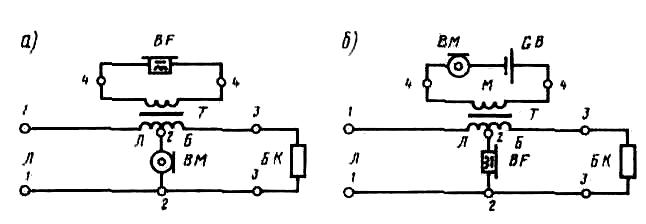

Телефон аппаратының көпірлік сұлбасы
Көпірлік
сұлбадағы ВМ микрофонымен BF телфоны
2-4 диагоналына және 1-3 көпірге қосылады,
ол кері жергілікті алу үшін балансталған
болу керек, яғни .
О
Б
мен ЖБ жүйелі телефон аппараттарының
көпірлік сұлбалары:
Көпір иықтары болып Л мен Б орамалары, Л желімен БК балансты контур табылады.
БК кедергісін таңдай отырып көпірді теңдестіреді.
Мүлде кері жергілікті жағдайы тек қана белгілі бір жиілікте ғана мүмкін болады (300-3400 Гц). Берілген диапазонда жақсы кері жергіліктіні алу үшін балансты контурлар күрделі болу керек. Беру кезінде микрофоннан пайда болатын қуат Wм, екі бөлікке бөлінеді: біреуі - Wл- байланыс жолына түседі , екіншісі - Wбк - балансты контурға.Сонымен қатар, микрофоннан пайда болатын қуаттын бір бөлігі хабарды жіберу үшін, ал екінші бөлігі жергілікті эффектіні басу үшін таралады
9.Нөміртергіштер, құрылымы жіне сипаттамалары
Телефон аппараттарында қолданылатын шақырушы, телефон аппараттар үшін қабылданған шақыру жүйесімен анықталады. Телефон аппаратындағы ОБ (ЦБ) жүйесінде шақыру сигналы абонент микротелефонды көтерген кезде станцияға жіберіледі, нәтижесінде рычагты ауыстырып қосқыштың түйіспесімен телефон аппараты микрофон, қоректендірудің тұрақты тоқпен станциядағы шақыру релесінің тізбегі тұйықталады. ОБ АТС телефон аппараттарында шақырылатын абоненттің нөмірін автоматты теру үшін нөмір тергіш қолданылады. Шақыруды қабылдағыш ретінде ОБ телефон аппараттарында айнымалы тоқтың полярланғын қоңырауы және шақырушы тоқты түрлендіргіш қолданылады.
Нөміртергіштін екі түрі болады, олар дискілі және түймелі нөмір тергіш деп бөлінеді.

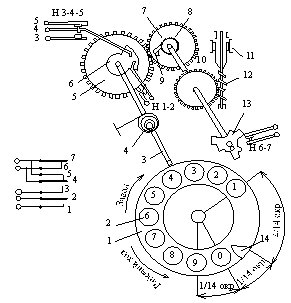

Дискілі нөміртергіш: Дискілік нөміртергіш-телефон аппаратының негізгі бөлігі.Импусльсті әдіспен нөмірді теруге арналған: «1»-1 импульс, «2»-2 импульс,..., «0»-10 импульс.Бір импульстің ұзақтығы 39-75 мсБерілетін санға қатысты импульстің арасында межсериялық үзіліс болу керек, «200мс» кем болмау керек.Дисклі нөміртергіштің түйіспелі серіппелері бар, ол телефондық аппаратта былайша қосылады :
Н1- 2 телефонға параллель,
Н3-4 аппараттың сөйлесу сұлбасына параллель, Н4- 5 – Н6- 7 параллель, Н6- 7 абонентті
Түймелі нөміртергіш-бұл электронды құрылғы, оған шақыру түймесі әсер еткенде АТС-ке нөміртеру импульстерін жібереді.Нөміртергіште нөмірді теру үшін 12 түймеден тұратын біп түймелі пультпен және түймелердің екі өрісімен жасайды және де екі өрісі нөміртергіштің жадына жазылған көмірді қысқартып теру үшін қызмет етеді.

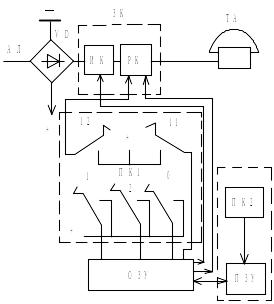

Түймелі нөміртергіштің сұлбасы: Түймелі нөміртергіш ол келесі элементтерден тұрады: DV қоректену көпірінен, импульстік кілті бар электронды кілттен және сөйлеуші кілттен; ПК1 түймелер өрісінен. Оның 10 (1-0) нөмірді теру үшін, 11 түйме терілген нөмірді қайталау үшін, 12 түймесі сөндіру үшін қызмет етеді; терілген нөмірді жазу үшін ОЕС (ОЗУ) оперативті есте сақтау құрылғысынан; ПК2 түймелер өрісінен және БЕС (ПЗУ) бағдарламалаушы есте сақтау құрылғысынан.Нөміртергіш келесідей жұмыс жасайды.Микротелефонды көтерген кезде нөміртергіш және ТА АТС желісіне қосылады да станцияның жауап сигналына кейін нөмір теріледі.
