20.Стабилитрон, его принцип действия, вах, параметры и эквиваленты. Параметрический стабилизатор, его характеристики и параметры.
Полупроводниковый стабилитрон – полупроводниковый диод, напряжение на котором в области электрического пробоя на обратной ветви ВАХ p-n-перехода слабо зависит от тока. Он служит для стабилизации напряжения.
Напряжение пробоя стабилитрона зависит от ширины р-n-перехода, которая определяется удельным сопротивлением материала полупроводника. Поэтому существует определенная зависимость пробивного напряжения (т. е. напряжения стабилизации) от концентрации примесей.
Низковольтные стабилитроны выполняют на основе сильно легированного кремния. Ширина р-n-перехода в этом случае получается очень маленькой, а напряженность электрического поля потенциального барьера – очень большой, что создает условия для возникновения туннельного пробоя. При большой ширине р-n-перехода пробой носит лавинный характер.

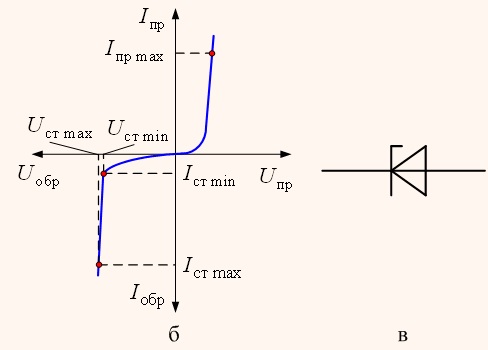

ВАХ.
Рабочий ток стабилитрона (его обратный
ток) не должен превышать максимально
допустимого значения
во
избежание перегрева полупроводниковой
структуры и выхода его из строя.
Существенной особенностью стабилитрона является зависимость его напряжения стабилизации от температуры. В сильно легированных полупроводниках вероятность туннельного пробоя с увеличением температуры возрастает.
В слабо легированных полупроводниках при увеличении температуры уменьшается длина свободного пробега носителей, что приводит к увеличению порогового значения напряжения, при котором начинается лавинный пробой.
Для устранения этого недостатка и создания термокомпенсированных стабилитронов последовательно в цепь стабилитрона включают обычные диоды в прямом направлении. Как известно, у обычных диодов в прямом направлении падение напряжения на р-n-переходе при нагревании уменьшается.
Основные параметры стабилитронов:
Напряжение
стабилизации
–
напряжение на стабилитроне при про-текании
через него тока стабилизации;
Ток
стабилизации
–
значение постоянного тока, протекающего
через стабидитрон в режиме стабилизации;
Дифференциальное
сопротивление стабилитрона
–
дифференциальное сопротивление при
заданном значении тока стабилизации,
т. е.
;
Температурный
коэффициент напряжения стабилизации
–
отношение относительного изменения
напряжения стабилизации стабилитрона
к абсолютному изменению температуры
окружающей среды при постоянном значении
тока стабилизации:
;
Выводы:
1.Полупроводниковый стабилитрон кремниевый диод, работающий при обратном напряжении в режиме электрического пробоя.
2.Необходимое напряжение стабилизации получают выбором соответствующей концентрации примеси в базе диода.
Параметрический стабилизатор напряжения - это устройство, в котором стабилизация выходного напряжения достигается за счет сильной нелинейности вольт-амперной характеристики электронных компонентов, использованных для построения стабилизатора
Основные параметры стабилизаторов напряжения следующие:
1) коэффициент полезного действия, равный отношению мощности, выделяемой в нагрузке, к входной мощности
2) коэффициент стабилизации, определяемый как отношение относительного приращения напряжения на входе стабилизатора к относительному приращению напряжения на нагрузке при постоянной нагрузке:
3) выходное сопротивление, показывающее, во сколько раз изменится напряжение на выходе стабилизатора при изменении тока нагрузки
|
параметрами стабилитрона. Колебания входного напряжения или тока нагрузки приводят к изменению тока через стабилитрон, однако напряжение на стабилитроне, подключенном параллельно нагрузке, изменяется незначительно. |
