3.2 Примеры решения задач
Задача 1. Рассчитать состав пахотного агрегата с трактором ДТ-75М при вспашке среднесуглинистых черноземных почв на глубину 25 см по стерне колосовых культур на поле с уклоном в 3%.
Решение:
1) Определяем интервал допустимых скоростей. По таблице 7 П. этот интервал составляет от 4,5 до 12 км/ч. Однако, для навесных и полунавесных современных плугов Vдоп= 6…10 км/ч.
2) По данным таблице 6 П. построим график тяговой характеристики трактора ДТ-75М (рисунок 9) при работе его на стерне.
Для упрощения
дальнейших расчётов на графике наносятся
лишь точки максимальных значений
и номинальных значений для всех Vр
передач.
Рисунок 9 - Выбор рабочих передач трактора ДТ-75М.
Как видно из рис. 9, в интервал допустимых скоростей попадают 3, 4, 5 и 6 передачи. Поскольку предпочтительнее работать на передачах с наибольшими значениями Nт то за основную передачу выберем 3-ю, но расчет необходимо провести на всех четырех передачах, так как окончательно решить вопрос об оптимальной передаче можно только при дальнейшем расчете производительности агрегата и по затратам труда и средств на единицу работ.

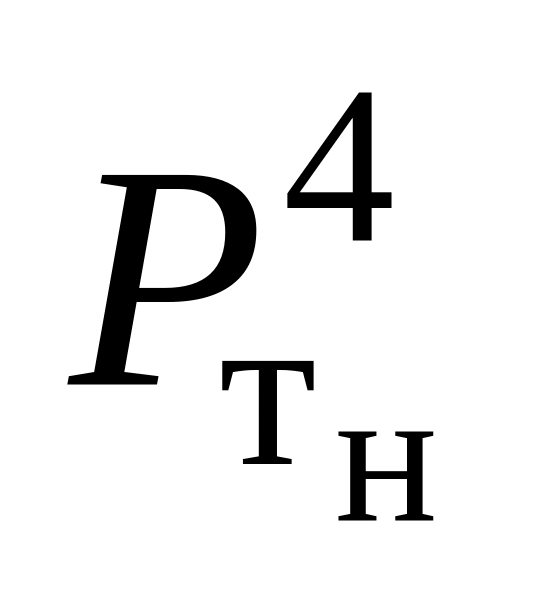

Из рисунке 9 находим значения тяговых усилий на каждой из выбранных передач:
=27,7
кН;
=24,5 кН;
=21,3
кН;
=18,5
кН.

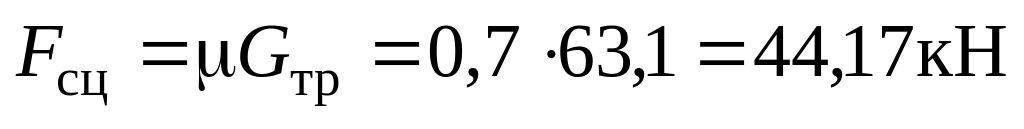

Сила сцепления трактора с почвой определится по формуле:
Сравнивая силу Fсц со значениями , можно сделать вывод о достаточности сцепления трактора с почвой на всех из выбранных передачах.
3) Определяем тяговое сопротивление плуга. Сопротивление одного плужного корпуса подсчитывается по формуле:
Из таблицы 4 Kпл =35 кН/м2, а из таблицы 7 gм = 6 кН/м.

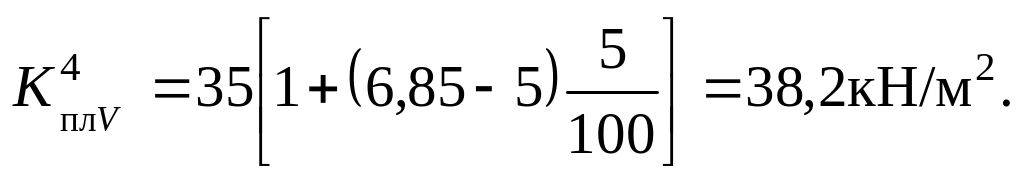

Удельное сопротивление Кпл с учетом действительных скоростей движения находим по формуле
На 3-й передаче
На 4-й передаче
На 5-й передаче
На 6-й передаче
Сопротивление Rк с учетом рабочих скоростей движения будет равно:
На 3-й передаче
= 37,3
0,35
0,25 + 6
0,35
0,03 = 3,32 кН.
На 4-й передаче
= 38,2
0,35
0,25 + 6
0,35
0,03 = 3,41 кН.
На 5-й передаче
= 39,9
0,35
0,25 + 6
0,35
0,03 = 3,55 кН.

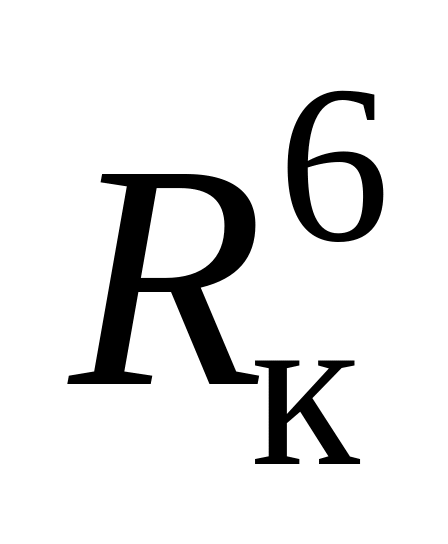

На 6-й передаче
= 41,2
0,35
0,25 + 6
0,35
0,03 = 3,67 кН.
4) Количество плужных корпусов подсчитывается по формуле
Из таблицы 4 П. вес трактора ДТ-75М Gтр = 63,1 кН, а из таблицы6 П. = 0,92.Тогда количество плужных корпусов для выбранных передач равно:
На 3-й передаче
На 4-й передаче
На 5-й передаче
На 6-й передаче
На основании проведенных расчетов можно предварительно подобрать следующие составы агрегатов для работы на передачах:
На 6-й передаче - ДТ-75М+ПЛН-4-35;
На 5-й передаче - ДТ-75М+ПЛН-5-35;
На 4-й передаче - ДТ-75М+ПЛН-6-35;
На 3-й передаче - ДТ-75М+ПЛН-6-35 (т.к. плугов с 7-ю корпусами нет).

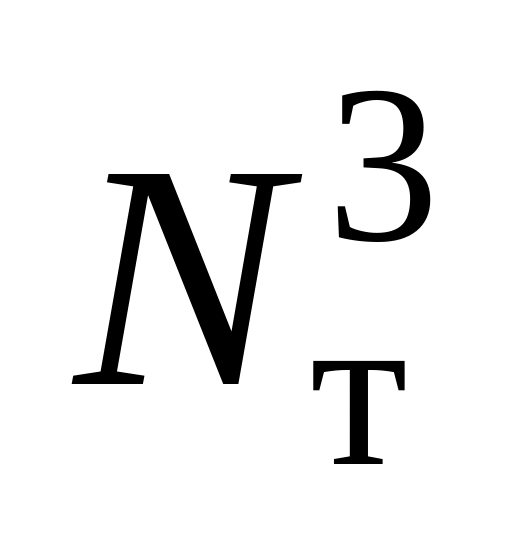

5) Оценку рациональности подобранных агрегатов произведем по коэффициенту использования тягового усилия трактора и тяговой мощности.
Для подсчета
применяется формула (3.10)
где
– мощность, затрачиваемая трактором
на подъеме, кВт;
,
кВт.

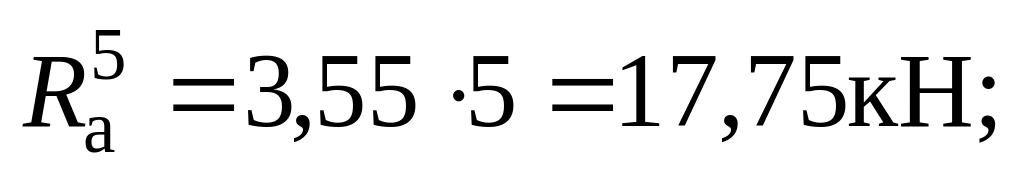

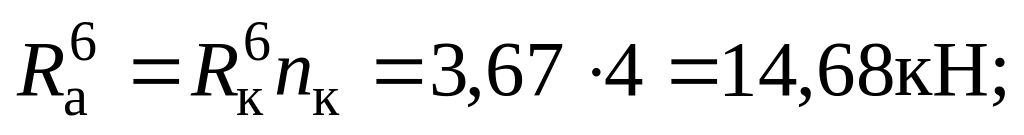

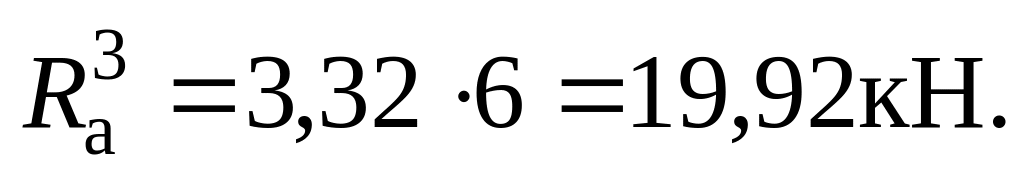

Для выбранных вариантов агрегатов находится Rа:

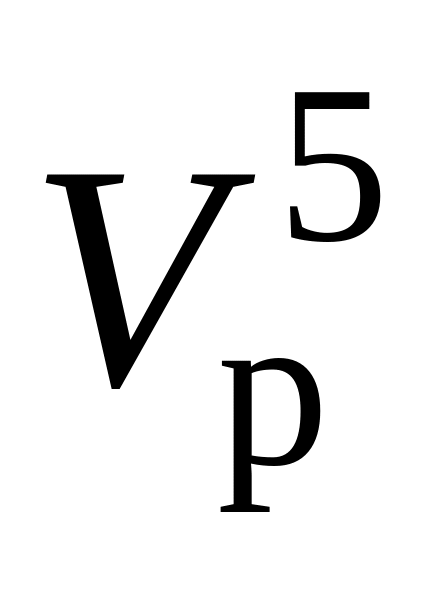

Из графика (рисунок 9) находим соответствующие Rа значенияVр:
=
9,6 км/ч;
=
8,6 км/ч;
=
7,9 км/ч;
=
8 км/ч.

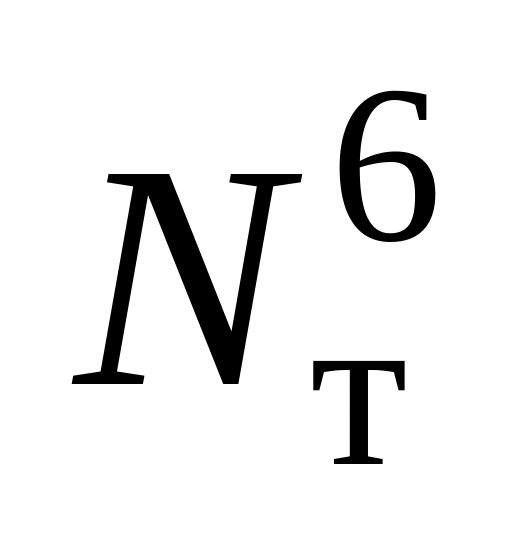

Тогда,
=
14,6
9,6 / 3,6 = 38,9 кВт;
=
17,75
8,6 / 3,6 = 42,4 кВт;
20,46
7,9 / 3,6 = 44,89 кВт;
= 19,92
8 / 3,6 = 44,3 кВт;

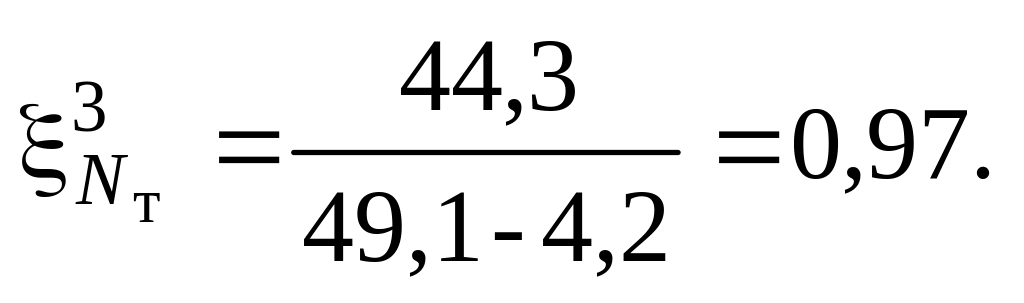

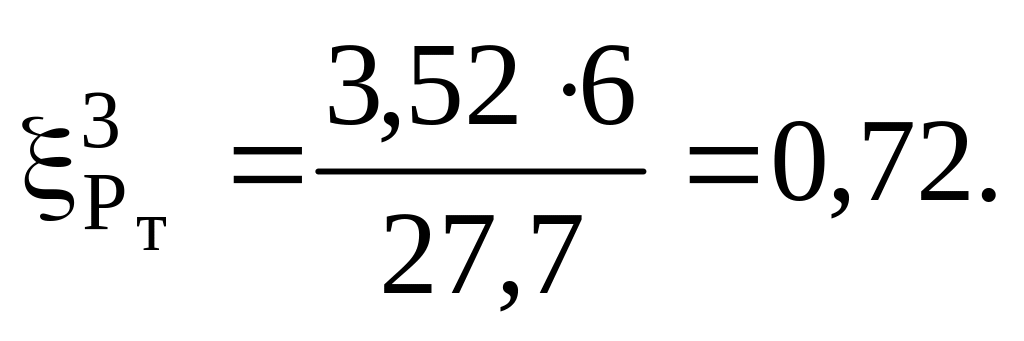

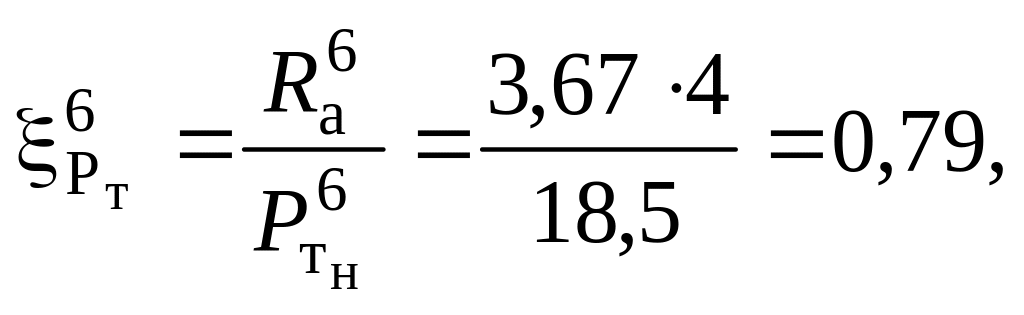

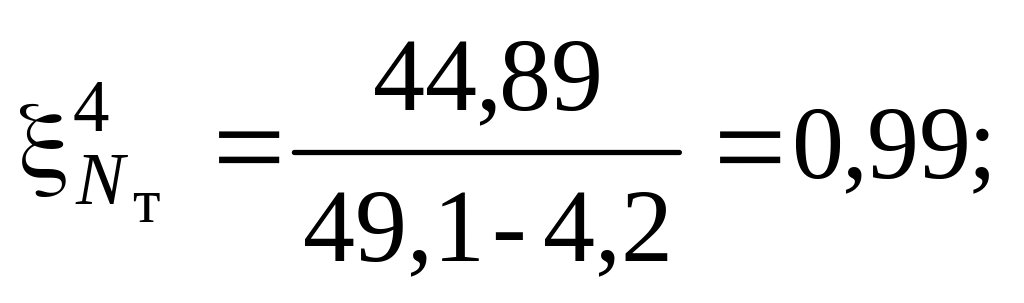

Коэффициент использования тяговой мощности трактора на выбранных передачах будет равен
Правильность
расчетов подтверждается соотношением
>
на
всех выбранных передачах.
Однако, судя по значениям оптимальным может считаться агрегат, состоящий из трактора ДТ-75М с плугом ПЛН-5-35 и работающий на 5-й передаче.
Задача 2. Рассчитать рабочую скорость зерноуборочного комбайна СК-5 при уборке прямым комбайнированием озимой пшеницы урожайностью 30 ц/га на ровном участке. Влажность хлебной массы 14%, засоренность хлебостоя 16% при слабой полеглости хлебостоя.
Решение.
В соответствии с методикой расчета
агрегатов, состав которых заранее
известен (например, комбайны -
зерноуборочные, кормоуборочные,
навозоразбрасыватели и т.д.), определяются
допустимые скорости движения комбайна:
по пропускной способности
,
по агротребованиям и по мощности
двигателя.
1) Определяем
рабочую скорость комбайна СК-5 по
агротехническим требованиям. Согласно
таблицу 7 П.
= 3...8 км/ч
(0,8...2,2 м/с), тогда максимально допустимая
по агротехническим требованием
=
8 км/ч (2,2 м/с).
2) Максимально допустимая скорость движения комбайна по пропускной способности определяется по формуле:
По таблице 14 П. номинальная пропускная способность комбайна СК-5 qн = 5 кг/с (зерно с соломой). Ширину захвата комбайна при прямом комбайнировании примем Bр =5 м. Допустимая пропускная способность комбайна определяется по формуле:
где
- коэффициенты, учитывающие соответственно
влияние соломистости, влажности,
засоренности и полеглости убираемой
хлебной массы (таблица 9); коэффициент
Kс
= 0,6(1+δс)/
δс,
где δс
- доля побочной продукции - соломы, половы
(для зерновых δс
= 1,0...1,5).
Таблица 9
Зависимость коэффициентов Kw, Kз и Kп |
Значения коэффициентов |
|||||||||||
От влажности хлебной массы |
w % |
10…15 |
16…20 |
21…25 |
26…30 |
31…35 |
||||||
Kw |
1,0 |
0,9 |
0,7 |
0,45 |
0,26 |
|||||||
От засоренности хлебостоя |
з % |
5…10 |
11…20 |
21…30 |
31…40 |
41…50 |
51…60 |
>60 |
||||
Kз |
1,0 |
0,9 |
0,85 |
0,81 |
0,77 |
0,73 |
0,69 |
|||||
От полеглости хлебостоя |
Характер полеглости |
Слабая (работа возможна с трех сторон) |
Средняя (с 2-х сторон) |
Сильная (с 1-й стороны) |
||||||||
Kп |
0,75 |
0,63 |
0,50 |

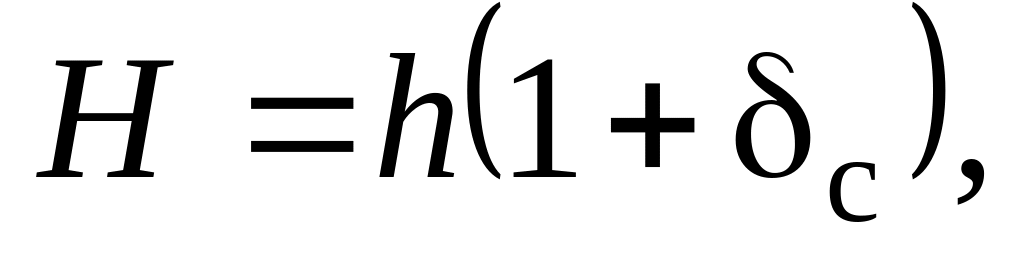

Урожайность зерновых культур
(3.32)
где h - урожайность по зерну, т/га.
Выбираем значения коэффициентов: Kw =1,0; Kз = 0,9; Kз = 0,75 при δс =1,2 – Kс =0,6(1+1,2)/1,2=1,1. Тогда
3) Определяем
значения мощности двигателя необходимой
для работы комбайна со скоростью
,
по формуле:
Сопротивление передвижению комбайна Rм подсчитывается при значениях Gм = 8,0 9,8 = 78,4 кН и fм = 0,09 (таблица 8 П.).
Rм = 78,40,09 = 7,06 кН.
Значения ηрп и ηгп выбираем из таблицы. 2 П.: ηрп = 0,95, ηгп = l,0 (т.к. у СК-5 отсутствует гидропривод); ориентировочно принимаем ηмг = 0,8, a ηВОМ = 0,95;
Величину NВОМ подсчитываем по формуле (3.24 и 3.25)
Из таблицы 12 П.
находим Nуд
=7 кВт/кг/с, a
=10
кВт. С учетом ориентировочных значений
кВт,
NВОМ = 7 5 + 10 + 4 = 49 кВт, а
В связи с тем, что
номинальная мощность комбайна СК-5
=
73,6 кВт, т.е.
,

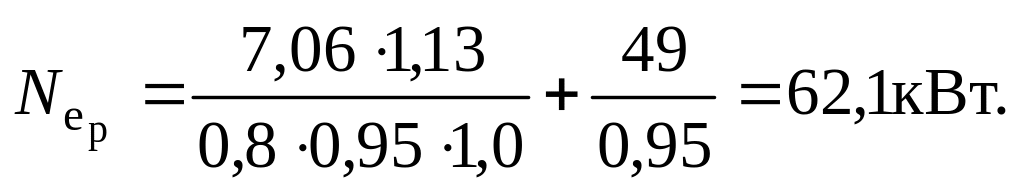

то комбайн может работать на скорости
не превышающей 4,1 км/ч (1,13 м/с), при этом
указанная скорость лежит в пределах
допустимых по агротребованиям скоростям
движения (3…8 км/ч).
