2 Вариант
Метрическая
Номинальный диаметр от 1 до 600 мм.
Шаг от 0,25 до 6 мм.
Профиль — равносторонний треугольник.
Угол профиля 60°.
Высота профиля Н=0,866025404Р.
Условное обозначение: буква M (metric), числовое значение номинального диаметра резьбы (d, D на схеме, оно же внешний диаметр резьбы на болте) в миллиметрах, числовое значение шага (для резьбы с мелким шагом) (P на схеме) и буквы LH для левой резьбы.
Например, резьба с номинальным диаметром 16 мм с крупным шагом обозначается как M16; резьба с номинальным диаметром 36 с мелким шагом 1,5 мм — М36х1,5; такая же по диаметру и шагу, но левая резьба М36х1,5LH.
Трапецеидальная
Угол профиля 30°.
Высота профиля Н=1,866Р.
Номинальный диаметр от 10 до 640 мм.
Шаг от 2 до 48 мм.
Профиль - равнобочная трапеция.
Условное обозначение трапецеидальная резьбы: буква Tr (trapezoidal), числовое значение номинального диаметра резьбы в миллиметрах, числовое значение шага, буквы LH для левой резьбы и обозначение поля допуска. Например, трапеце наружная резьба с номинальным диаметром 50 мм с шагом 8 мм обозначается как Tr50х8-7е; такая же по диаметру и шагу, но левая резьба Tr50х8LH-7е.
Упорная
Профиль - неравнобочная трапеция.
Углы наклона боковых сторон профиля 30° и 3°.
Номинальный диаметр от 10 до 640 мм.
Шаг от 2 до 48 мм.
Высота профиля Н=0,867767P.
Условное обозначение многозаходной резьбы: буква S, числовое значение номинального диаметра резьбы в миллиметрах, числовое значение хода, в скобках Р с числовым значением шага, буквы LH для левой резьбы и обозначение поля допуска.
S36 × 12 (P6) – диаметр 36мм, резьба многозаходная, с шагом 6мм, значение хода 12мм.
Оглавление
Дать определение вида. Перечислить названия основных видов. Дополнительные виды. Случаи их применения и правила обозначения на чертежах.
Вид — изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета штриховыми линиями.

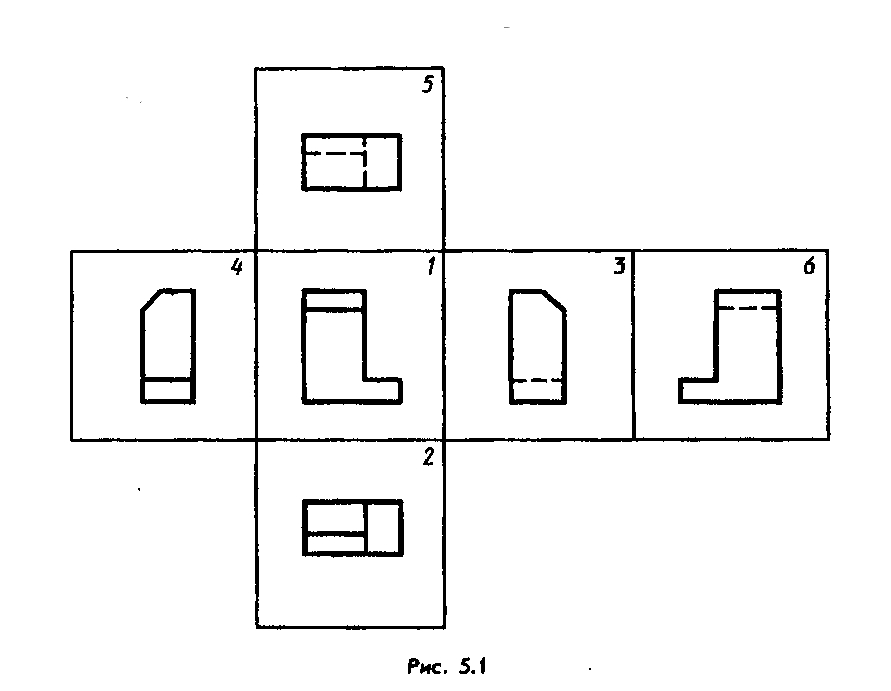

Виды, получаемые на основных плоскостях проекций, являются основными и имеют следующие названия: 1 — вид спереди (или главный вид); 2 — вид сверху; 3 — вид слева; 4 — вид справа; 5 — вид снизу; 6 — вид сзади
Дополнительный вид образуется в результате проецирования предмета или его части на плоскость, которая не параллельна остальным имеющимся на чертеже проекциям.
Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды.
На чертеже дополнительный вид отмечается прописной буквой, а у изображения, которое логически связанно с дополнительным видом, устанавливается стрелка с тем же графическим знаком. Указательная стрелка позиционирована по направлению взгляда, отмеченного на изображении, что можно увидеть на примере: «стрелка А».
Стрелку не наносят в тех случаях, когда дополнительный вид скомпонован в прямой проекционной связи с корреспондирующим изображением.
Оглавление
Назначение разрезов при выполнении чертежей изделия. Определение разреза. Отличие сечения от разреза (в общем случае).
Разрезы - это изображение предмета, мысленно рассеченного одной или несколькими плоскостями; при этом в разрезе показывается то, что получается в секущей плоскости, и то, что расположено за ней.
Разрезы разделяют в зависимости от положения секущей плоскости. Горизонтальные разрезы - секущая плоскость параллельна горизонтальной плоскости, соответственно получают фронтальные и профильные разрезы. Разрезы горизонтальные, фронтальные и профильные, как правило, располагают на месте соответствующего вида (например, горизонтальный разрез: его секущая плоскость будет на фронтальной плоскости, а его изображение будет на виде сверху). Наклонные разрезы - секущая плоскость под наклоном к горизонтальной плоскости.
В зависимости от числа секущих плоскостей разрезы разделяют на простые - при одной секущей плоскости и сложные разрезы - при нескольких секущих плоскостях. Сложные разрезы бывают ступенчатыми, если секущие плоскости параллельны, и ломаными, если секущие плоскости пересекаются. Разрез, служащий для выяснения устройства предмета в отдельном, ограниченном месте, называется местным.
Сечение - это фигура, полученная при мысленном рассечении предмета плоскостью. Сечение отличается от разреза тем, что в разрезах изображается то, что находится в сечении, и то, что находится за сечением. В сечениях изображается только то, что находится в сечении.
Разрезы предназначены для того, чтобы показать имеющиеся у детали внутренние пустоты (отверстия, вырезы и др.).
