3.2 Мероприятия по внедрению системы контроля и управления доступом «кодос»

Выбор варианта оборудования объекта средствами СКУД следует начинать с его обследования. При обследовании определяются характеристики значимости помещений объекта, его строительные и архитектурно-планировочные решения, условия эксплуатации, режимы работы, ограничения или, наоборот, расширения права доступа отдельных сотрудников, параметры установленных (или предполагаемых к установке на данном объекте) устройств, входящих в СКУД. По результатам обследования определяются тактические характеристики и структура СКУД, технические характеристики ее компонентов, а также составляется техническое задание на оборудование объекта СКУД.

В техническом задании указывается:

- назначение системы, техническое обоснование и описание системы;

- размещение составных частей системы;

- условия эксплуатации составных частей системы;

- основные технические характеристики такие как:

- пропускная способность в охраняемые зоны особенно в час-пик;

- максимально возможное число пользователей на один считыватель;

- максимальное число и виды карточек-пропусков;

- требования к маскировке и защите составных частей СКУД от вандализма;

- оповещение о тревожных и аварийных ситуациях и принятие соответствующих мер по их пресечению или предупреждению;

- возможность работы и сохранения данных без компьютера или при его отказе;

- программное обеспечение системы;

- требования к безопасности;

- требования к электропитанию;

- обслуживание и ремонт системы;

- требования к возможности включения системы СКУД в интегрированную систему безопасности.

Путем изучения чертежей, обхода и осмотра объекта, а также проведения необходимых измерений определяются:

- количество входов/выходов и их геометрические размеры (площадь, линейные размеры, пропускная способность и т.п.);

- материал строительных конструкций;

- количество отдельно стоящих зданий, их этажность;

- количество открытых площадок;

- количество отапливаемых и неотапливаемых помещений и их расположение.

Учитывать вредное воздействие окружающей среды следует лишь для исполнительных устройств, считывателей и контроллеров (совмещенных со считывателями в одном конструктивном блоке), предназначенных для работы вне отапливаемых закрытых помещений либо в особых условиях (запыленность, повышенная влажность, отрицательная температура и т.п.). Для надежной работы СКУД на объекте необходимо учитывать влияние электромагнитных помех, перепады напряжения питания, удаленность считывателей и контроллеров от управляющего центра, заземление составных частей системы и т.п.

В настоящее время любой крупный и особенно важный объект имеет весь набор технических средств безопасности, включающий в себя системы ОПС, ТСВ, СКУД и др. Многообразие и разрозненность этих систем на одном объекте приводит к неэффективности их работы, трудностях в управлении и обслуживании. Объединение всех систем в единый программно-аппаратный комплекс (или другими словами создание ИСО с общей информационной средой и единой базой данных) позволяет:

- минимизировать капитальные затраты на оснащение объекта. Аппаратная часть значительно сокращается как за счет исключения дублирующей аппаратуры в разных системах, так и из-за увеличения эффективности работы каждой системы;

- на основе полной и объективной информации, поступающей оператору значительно сокращается время, необходимое на принятие соответствующих решений по пресечению несанкционированного проникновения, проходу и других чрезвычайных ситуаций на объекте;

- оптимизировать необходимое число постов охраны и существенно снизить расходы на их содержание, а также уменьшить влияние субъективного человеческого фактора;

- четко разграничить права доступа как своих сотрудников, так и посторонних в охраняемые помещения и к получению информации;

- автоматизировать процессы взятия, снятия охраняемых помещений, включения телевизионных камер, контроля шлейфов охранно-пожарной сигнализации и т.п.

При создании ИСО следует учитывать:

- возможность совместной синхронизации всех составляющих ИСО устройств;

- возможность интеграции на программном, аппаратном и релейных уровнях;

- возможность организации линий связи стандартных интерфейсов RS 485 и RS 232 (при значительной удаленности панелей систем сигнализации и управления доступом);

- состояние выходов тревоги средств сигнализации и управления доступом в различных режимах, так как отечественные и большинство зарубежных средств охранной сигнализации имеют в дежурном режиме на выходе замкнутые контакты, которые размыкаются при тревоге.

СКУД «КОДОС» интегрированная система безопасности, которая может выполнять следующие задачи:

- осуществлять контроль доступа на малые средние и крупные промышленные объекты людей и автотранспорта через турникеты, шлагбаумы, ворота, двери, лифты;

- использовать проксимити-карты одновременно для доступа на предприятие и к компьютерам;

- использовать автоматизированные рабочие места «Проходная», «КПП», «Бюро пропусков», «Контрольный терминал» соединенных локальной компьютерной сетью предприятия или через модемы на большие расстояния

- вести архив событий в течение большого промежутка времени;

- выполнять контроль повторного прохода по одной карте (режим антипасбэка);

- выполнять поиск сотрудника или посетителя на объекте по последнему проходу через систему;

- задавать график работы сотрудников при многосменной работе;

- определять различные уровни доступа для разных категорий пользователей;

- использовать режим видеоидентификации для посетителя, фотографии владельца карты из базы данных или госномеров автотранспорта.

Ее считыватели могут работать со следующими видами идентификаторов: проксимити-карты основных производителей, картами со штрих-кодом, магнитными картами, брелоками, ключами Touch Memory. Для контроля автотранспорта имеются считыватели с расстоянием считывания до 1,5 м.

Контроллеры «КОДОС», объединяются сетью длиной до 3 км. В случае потери связи контроллеры могут работать автономно, а при восстановлении связи накопленная информация о произошедших событиях из энергонезависимой памяти переносится на сервер. При этом энергонезависимая память может содержать до 7000 событий, до 10000 память карт пользователей.

Специализированная программа «Инспектор трудовой дисциплины» дает возможность на основании введенных в нее данных о персонале, рабочих графиках сотрудников, а так же на данных о перемещениях сотрудников через оснащенные системой контроля доступа «КОДОС» проходы получать различные отчеты, дающие статистическую картину о состоянии трудовой дисциплины на предприятии в целом, в его подразделениях, по каждому сотруднику. Отчеты формируются за любой промежуток времени по любой группе лиц, выбираемой по какому-либо общему признаку. Отчеты выводятся в форме таблиц в формате MS Excel и могут быть распечатаны и сохранены в файлах.

На базе системы контроля доступа «КОДОС» создана автоматизированная система «КОДОС Автопарковка», которая предназначена для организации платных парковок с применением системы контроля и управления доступа на охраняемых территориях. Автоматический учет времени стоянки упрощает контроль денежных расчетов. Постоянный контроль и идентификация выезжающих/въезжающих автомобилей исключает вероятность краж. Оптимальное размещение достигается за счет автоматического направления автомобиля, который въезжает на стоянку, на свободное место из числа разрешенных для него мест.

Так как в компании «Новые информационные технологии» уже установленная охранно-пожарная сигнализация на базе системы «КОДОС» разумнее использовать именно эту систему.

Основные технические данные системы в варианте использования одной ветви интерфейса RS-485 и программного обеспечения АРМ «КОДОС» приведены в таблице 2.1.

Таблица 2.1 - Основные технические данные ИСО «КОДОС»

Параметры	Значение
Количество приборов, подключаемых к линии интерфейса RS-485	до 127
Число зон	до 16 000
Количество зон, объединяемых в разделы (АРМ «Орион»)	до 16 000
Количество зон, объединяемых в разделы (ПКУ С2000)	до 512
Количество разделов (АРМ «Орион»)	до 10 000
Количество разделов (ПКУ С2000)	до 255
Количество точек доступа	до 254
Количество выходов для управления внешними устройствами (АРМ «Орион»)	до 16 000
Количество выходов для управления внешними устройствами (ПКУ С2000)	до 255
Количество пользователей (АРМ «Орион»)	до 30 000
Количество пользователей (ПКУ С2000)	до 511
Длина линии интерфейса RS-485	до 4 000 м

Система предназначена:

для сбора, обработки, передачи, отображения и регистрации извещений о состоянии шлейфов охранной, тревожной и пожарной сигнализации;

для контроля и управления доступом (управление преграждающими устройствами типа шлагбаум, турникет, ворота, шлюз, дверь и т.п.);

для видеонаблюдения и видеоконтроля охраняемых объектов;

для управления пожарной автоматикой объекта;

для управления инженерными системами зданий.

Система обеспечивает:

возможность использования одной и той же Proximity карты или ключа Touch memory для взятия под охрану/снятия с охраны и управления доступом несколькими способами:

Децентрализованно:

а) с помощью клавиатуры;

б) с помощью ключа Touch memory;

в) с помощью дистанционных пластиковых карт;

г) комбинированным способом (клавиатура плюс дистанционная карта).

Централизованно:

а) с помощью пульта «С2000»;

б) с помощью пульта «С2000-КС»;

в) с помощью компьютера.

контроль и управление доступом через точки входа типа двери, турникеты, шлюзы, шлагбаумы;

видеонаблюдение, видеоконтроль и регистрация тревожных ситуаций;

управление устройствами автоматического пожаротушения, оповещения, дымоудаления, кондиционирования;

модульную структуру, позволяющую оптимально оборудовать как малые, так и очень большие распределенные объекты;

низкие затраты в расчете на один шлейф или одну точку прохода;

защищенный протокол обмена по каналу связи между пультом и приборами;

микропроцессорный анализ сигнала в шлейфах сигнализации, возможность измерения сопротивления шлейфа для предотвращения саботажа.

Техническая реализация СКУД «КОДОС» основана на использовании головного (ведущего, управляющего) сетевого контроллера системы, опрашивающего по линии интерфейса RS-485 подключенные к нему устройства системы «КОДОС». Максимальные функции системы могут быть реализованы только при использовании сетевого контроллера.

Состав системы:

пульт контроля и управления (ПКУ) "С2000";

считыватель электронных идентификаторов (ЭИ) Touch Memory "Считыватель-2";

система передачи извещений "СПИ-2000А" в составе:

а) контроллер двухпроводной линии связи "С2000-КДЛ";

б) адресный расширитель "С2000-АР1";

в) адресный расширитель "С2000-АР2";

г) адресный расширитель "С2000-АР8".

адресные извещатели:

а) адресный извещатель охранный объемный оптико-электронный инфракрасный пассивный "С2000-ИК";

б) адресный извещатель оптико-электронный поверхностный "С2000-ШИК";

в) адресный извещатель охранный акустический "С2000-СТ";

г) адресный извещатель охранный магнитоконтактный "С2000-СМК";

д) адресный извещатель пожарный дымовой оптико-электронный

"ДИП-34А";

е) адресный извещатель пожарный тепловой максимально-дифференциальный с измерением температуры адресный "С2000-ИП";

ж) адресные извещатель пожарный ручной адресный ИП 513-3А.

адресный блок сигнально-пусковой "С2000-СП2";

блок разветвительно-изолирующий "БРИЗ", "БРИЗ-01";

резервированные источники питания на 12 В и 24 В.

Контроллер «С2000-КДЛ» может подключать к своей адресной двухпроводной линии до 127 адресных извещателей и/или контролируемых цепей через адресные расширители. В контролируемые цепи адресных расширителей можно включать только извещатели с «сухим контактом» на выходе, извещатели с питанием от шлейфа в контролируемые цепи расширителей включать нельзя. Сетевой контроллер «С2000-КДЛ» может получать от адресно-налоговых пожарных извещателей («ДИП-34А», «С2000-ИП»), подключенных к нему, не только сообщения «Внимание», «Пожар», «Неисправность», «Требуется обслуживание», «Отключен», но и аналоговые значения задымленности и запыленности («ДИП-34А»), температуру в точке установки («С2000-ИП»). При сработке адресных извещателей «С2000-КДЛ» может выдавать команды на включение реле адресных сигнально-пусковых блоков «С2000-СП2», а также посылать эти сообщения в системный контроллер для выдачи команд на включение системных выходов.

В приборах системы можно задавать для исполнительных выходов различные тактики работы этих выходов в зависимости от различных событий: «Тревога», «Внимание», «Пожар», «Неисправность», «Нарушение и восстановление технологического типа шлейфа», «Взятие под охрану», «Снятие с охраны» - всего более 30 тактик работы каждого из выходов приборов.

Все устройства СКУД «КОДОС» допускают работу в составе системы, под управлением сетевого контроллера. Сетевым контроллером может выступать пульт контроля и управления «С2000», пульт контроля и управления светодиодный «С2000-КС» или персональный компьютер. Максимальное количество приборов в системе, управляемых одним сетевым контроллером не может превышать 127, а для «С2000-КС» - не более 4-х. При использовании нескольких сетевых контроллеров максимальное количество приборов может быть более 16 000.

Пульт контроля и управления «С2000М» предназначен для использования в составе системы охранной и пожарной сигнализации совместно с приемно-контрольными приборами "Сигнал-20", "Сигнал-20П", "С2000-4", "Сигнал-20" серия 02, контроллерами двухпроводной линии "С2000-КДЛ", приборами приемно-контрольными и управления пожарными "С2000-АСПТ", релейными блоками "С2000-СП1", и "С2000-КПБ", клавиатурами "С2000-К" и "С2000-КС", блоками индикации "С2000-БИ", контроллерами управления доступом "С2000-2". Является развитием пульта "С2000", сохраняя его функции и обладая при этом новыми возможностями.

Назначение контроллера доступа:

Локальный контроль доступа - предоставление либо запрет доступа по идентификатору (ключу), занесенному в базу данных контроллера, в зависимости от прав доступа данного ключа, текущего режима доступа и наличия нарушений режима доступа у предъявленного ключа.

Централизованный контроль доступа - считывание кода предъявленного ключа и передача его в сетевой контроллер (АРМ "Орион") с последующим предоставлением либо запретом доступа по данному ключу по команде сетевого контроллера (только при работе в составе системы "Орион" на базе персонального компьютера).

Контроллер предназначен для установки внутри объекта и рассчитан на круглосуточный режим работы. Внешний вид представлен на рисунке 2.4.

По устойчивости к механическим воздействиям исполнение контроллера соответствует категории размещения 03 по ОСТ 25 1099-83.

По устойчивости к климатическим воздействиям контроллер выпускается в исполнении 3 по ОСТ 25 1099-83, но для работы при температуре от 243 до 323 К (от минус 30 до +50 °С).

Рисунок 2.4 - Контроллер доступа «С2000-2»

Характеристики контроллера доступа:

Питание контроллера осуществляется от внешнего источника питания постоянного тока с номинальным напряжением 12 В (от 10,2 до 15,0 В). Рекомендуется использовать резервированные источники питания "РИП-12" производства НВП "Болид".

Мощность, потребляемая контроллером от внешнего источника питания постоянного тока, составляет не более 2 Вт.

Максимальный ток, потребляемый контроллером от внешнего источника питания постоянного тока, составляет не более 120 мА.

Количество подключаемых считывателей электронных ключей Touch Memory, Proximity-карт или PIN-кода с выходным интерфейсом Touch Memory (1-Wire, μ-LAN), Wiegand или ABA TRACK II - 2.

Расстояние от контроллера до считывателя - не более 100 м.

Емкость памяти кодов ключей Touch Memory (Proximity-карт, PIN-кодов) - 4096.

Контроллер может использоваться в одном из следующих режимов работы:

− "Две двери на вход";

− "Одна дверь на вход/выход";

− "Турникет";

− "Шлагбаум";

− "Шлюз".

Во всех режимах работы контроллер поддерживает следующие режимы доступа:

− "Простой доступ" - доступ по предъявлению одного ("основного") идентификатора;

− "С дополнительным кодом" - доступ по предъявлению двух ("основного" и "дополнительного") идентификаторов;

− по "правилу двух лиц" (по "правилу трех лиц") - доступ после идентификации двух (трех) лиц имеющих согласованные уровни доступа;

− "Централизованный доступ" - доступ по идентификатору, который не задан в контроллере, с принятием решения о предоставлении/запрете доступа сетевым контроллером (АРМ "Орион");

− "Доступ закрыт" - запрещены все виды доступа кроме "централизованного доступа";

− "Доступ открыт" - свободный проход без предъявления идентификаторов.

Контроллер обеспечивает выполнение следующих команд приходящих по интерфейсу RS-485:

− "Запись конфигурации";

− "Присвоение сетевого адреса";

− "Взятие/снятие ШС";

− "Управление доступом" - предоставление, закрытие, открытие и восстановление доступа;

− "Чтение кода доступа" - чтение списка ключей;

− "Занесение кода доступа" - добавление/изменение списка ключей;

− "Синхронизация времени";

− "Чтение АЦП" - чтение сопротивления ШС в единицах АЦП.

Средняя наработка контроллера на отказ в дежурном режиме работы должна быть не менее 20000 ч, что соответствует вероятности безотказной работы 0,95 за 1000 ч.

Вероятность возникновения отказа, приводящего к ложному срабатыванию контроллера, должна быть не более 0,01 за 1000 ч.

Средний срок службы контроллера - 8 лет.

Масса контроллера должна быть не более 0,3 кг.

Габаритные размеры контроллера - 150x105x35 мм.

Конструкция контроллера обеспечивает степень защиты оболочки IР20 по ГОСТ 14254.

Считыватели бесконтактные «Proxy-2A» исп.01 ( рисунок 2.5 ), «Proxy-2М», «Proxy-2МA» (в дальнейшем - считыватели) применяются в системах охраны и в системах контроля и управления доступом (СКД), предназначены для считывания кода идентификационных карточек и передачи его на приборы приёмно-контрольные или контроллеры СКД, поддерживающие любой из следующих входных форматов данных:

- Touch Memory + RS-232 ТТЛ (5 байт + CRC);

RS-232/DATA + PWM/STROBE (5 байт);

RS-232/DATA + PWM/STROBE (5 байт + CRC);

Wiegand-26, Wiegand-37, Wiegand-44;

ABA TRACK II (10 десятичных цифр);

Считыватель «Proxy-2A» исп.01 работает со стандартными идентификационными картами и брелоками стандарта EM-Marin, например, КИБИ-001 и БИБ-001 предприятия «Ангстрем», а также картами ProxCard.

Рисунок 2.5- Внешний вид бесконтактного считывателя «Proxy-2A» исп.01

Считыватель «Proxy-2М» работает с идентификационными картами стандарта MIFARE®, например, MIFARE® Ultralight, MIFARE® Standart 1 KByte, MIFARE® Standart 4 KByte.

Считыватель «Proxy-2МА» работает с идентификационными картами и брелоками обоих стандартов - MIFARE® и EM-Marin.

Считыватели могут устанавливаться в неотапливаемых помещениях. Считыватели рассчитаны на непрерывную круглосуточную работу. Считыватели относятся к невосстанавливаемым, периодически обслуживаемым изделиям.

Основные технические характеристики:

Напряжение питания - от 8 до 15 В.

Ток потребления:

«Proxy-2A» исп.01 - не более 100 мA;

«Proxy-2М» - не более 160 мA;

«Proxy-2МА» - не более 180 мA.

Дистанция считывания:

«Proxy-2A» исп.01 - до 12 см;

«Proxy-2М» - до 6 см;

«Proxy-2МА»;

EM-Marin - до 12 см;

MIFARE® - до 6 см.

Диапазон рабочих температур - от минус 25 до +60 °С.

Относительная влажность - от 0 до 95 %.

Материал корпуса - ABS, заполнено синтетической смолой.

Габаритные размеры - 97х123х14 мм.

Вес, не более - 90 г.

Бесконтактная карта доступа Em-Marine (под печать)

Прекрасное сочетание бесконтактной и визуальной идентификации. Толщина данной карты формата Em-Marine всего 0,8 мм, однако, это позволяет вместить микросхему с антенной внутри корпуса. Внешний вид карты доступа Em-Marine представлен на рисунке 2.6.

Рисунок 2.6 - Внешний вид карты доступа Em-Marine

Сам корпус представляет собой идеально гладкий белый пластик, так как эти карты подходят под прямую печать изображения на них. Для защиты корпуса от даже самых мелких царапин, которые могут смазать изображение, каждая карта упакована в полиэтиленовый кармашек. Технические характеристики карты доступа представлены в (таблице 2.2).

Таблица 2.2- Технические характеристики бесконтактной карты доступа Em-Marine

Размеры	85,4 х 54,0 х 0,76 мм
Материал	Белый пластик - Поливинилхлорид
Механические нагрузки	После 250 циклов на перегиб и 500 циклов на разрыв по стандарту ISO 10373 сохраняются функции и форма карты
Химические воздействия	Согласно стандарту ISO 10373
Влажность	90 %
Рабочая температура	От -25 ОС до +85 ОС
Рабочая частота	100 -150 КГц
Тип ЧИПа	Н-4100
Тип памяти	Только для чтения
Емкость памяти	64 бит
Встроенный конденсатор	78 пф
Способ кодирования	Манчестер, Bi-Phase, PSK-модуляция
Расстояние считывания	Зависит от считывателя

В отличие от толстых, на корпусе Em-Marin тонких бесконтактных карт не напечатан серийный номер для нанесения изображения на обе стороны проксимити карты.

Резервированный источник питания РИП-12 предназначен для бесперибойного питания системы «Орион». РИП-12 приведён на рисунке 2.7.

Рисунок 2.7 - Резервированный источник питания РИП-12

Функциональные возможности:

расширенный диапазон входного напряжения сети;

датчик вскрытия корпуса.

Встроенный процессор осуществляет:

диагностику и управление источником во всех режимах работы;

интеллектуальную световую и звуковую индикацию;

защиту от короткого замыкания при перегрузке по току с автоматическим восстановлением работоспособности после устранения неисправности;

проверку наличия АКБ и исправности цепи заряда;

защита от переполюсовки аккумуляторной батареи (АКБ);

отключение АКБ от нагрузки при ее глубоком разряде для сохранения работоспособности;

двухступенчатая защита от превышения выходного напряжения;

большой максимальный выходной ток (до 10 минут в час) при включении исполнительных механизмов, АСПТ и т.п. без разряда АКБ;

Технические характеристики РИП-12 (исп.05):

напряжение сети, В : 150-250;

выходное напряжение, В при питании от сети : 13,6±0,6;

при питании от АКБ : 10...13,6;

номинальный выходной ток, А : 8;

максимальный выходной ток, А : (2 мин)-10;

емкость АКБ, А*ч : 17;

наличие звукового сигнализатора;

наличие дистанционного выхода пропадания сетевого питания;

наличие микроконтроллера;

диапазон рабочих температур от минус 10 до + 40 °C.

Элегантный универсальный турникет-трипод (рисунок 2.8). Он с равным успехом может использоваться как на проходных предприятий, так и в учреждениях, банках, учебных заведениях, спортивно-развлекательных объектах - везде, где требуется контроль прохода и разделение потока посетителей по одному.

Рисунок 2.8 - Внешний вид турникета-трипода Praktika-t-01

Турникет может работать как от пульта дистанционного управления охранника, так и под управлением системы контроля доступа.

Отличительные особенности:

Современный концептуальный дизайн и представительный внешний вид, позволяющие органично вписываться в любой современный интерьер и удовлетворить требования самого взыскательного клиента.

Корпус, планки и пульт управления из нержавеющей стали, что гарантирует длительный срок службы изделия, а благородно матовая поверхность препятствует образованию отпечатков пальцев и придает турникету особую эстетическую привлекательность.

Эргономичный корпус без острых углов исключает травмирование бедер и локтей при прохождении.

Большой светодиодный дисплей из полированного искусственного камня расположен под удобным углом зрения и наглядно отражает состояние турникета

Электропривод обеспечивает комфортный проход и мягкий доворот преграждающих планок до исходного положения.

Автоматическая функция «Антипаника» (рисунок 2.9). При возникновении тревожной ситуации - по нажатию кнопки на пульте управления или по сигналу от пожарной сигнализации электропривод автоматически переводит преграждающие планки в нижнее положение, освобождая проход.

Защита от обратного проворота и удержания планок со встроенной световой и звуковой сигнализацией предотвращает несанкционированные проходы «цепочкой».

Скрытое крепление. Крышка основания скрывает крепление турникета к полу.

Место для дополнительных модулей. В стойке турникета предусмотрено место для размещения дополнительных электронных модулей, легкий доступ к которому обеспечивает крышка с замком.

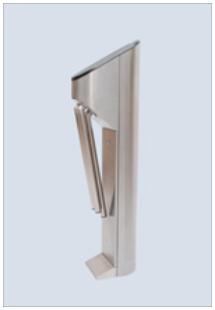

Рисунок 2.9 - Турникет Praktika-t-01 в режиме «Антипаника»

Управление турникетом

Управление турникетом осуществляется путем подачи электрических сигналов на контакты разъемов платы управления. Режим управления является потециальным - турникет открывается для прохода в одну из сторон (или в обе стороны) на время подачи управляющего сигнала. Не требуется дополнительного оборудования для подключения турникета к существующим на рынке системам контроля доступа, в частности, применения каких-либо адаптеров или преобразователей для управления от замковых контроллеров. ПДУ и система контроля доступа подключаются к турникету параллельно, поступающие от них команды являются равноправными, т. е. будет выполнена та команда, которая поступила раньше.

Принцип работы турникета

Исходное состояние турникета - «Закрыто», одна из преграждающих штанг находится в крайнем верхнем положении, на табло турникета горит красный крест. При подаче команды от пульта ДУ, разрешающей проход, на табло загорается зеленая стрелка заданного направления. Проходящий толкает штангу, при сдвиге на 5 градусов включается электродвигатель и начинает поворачивать штангу со скоростью 10 оборотов в минуту. Если человек движется с большей скоростью, то он просто доворачивает штангу. При движении с меньшей скоростью штанга пытается легко подтолкнуть человека. После совершения прохода электродвигатель доводит штанги до следующего исходного состояния.

Если человек остановился в процессе прохода и удерживает штангу от поворота, то по истечении 5 с двигатель турникета выключается и подается тревожный звуковой сигнал на ПДУ и биппере турникета. В этом положении можно пройти, поворачивая штангу вручную. Далее с пульта можно установить любой режим работы турникета.

Если дежурный не реагирует на сигнал пульта, то двигатель с интервалом в 3 секунды включается и пытается довернуть турникет до исходного положения.

При повороте преграждающей штанги на угол меньше 5 градусов привод турникета не включается. При повороте планки на угол больше 5 градусов и несовершении прохода преграждающие штанги поворачиваются с заданной скоростью до следующего исходного положения.

Табло индикации размещено под крышкой турникета (рисунок 2.10), в отверстии, закрытом тонированным ударопрочным пластиком.

Рисунок 2.10 - Индикатор турникета Praktika-t-01

Пиктограммы, отражающие состояние турникета:

горит красный крест - турникет закрыт, проход запрещен;

горит одна из зеленых стрелок - разрешен однократный проход в соответствующую сторону;

горят одновременно одна из зеленых стрелок и красный крест - разрешен многократный проход в соответствующую сторону;

горят обе зеленых стрелки - турникет открыт для свободного прохода в обе стороны;

горят обе зеленые стрелки в мигающем режиме - турникет находится в режиме «Антипаника», штанги сложены;

Основные режимы работы:

Закрыто. Турникет заблокирован, проход ни в одну из сторон невозможен.

Однократный проход в одну сторону. Турникет открыт для однократного прохода в одну из сторон, в другую сторону проход закрыт.

Многократный проход в одну сторону. Турникет открыт для свободного прохода в одну из сторон, в другую сторону проход закрыт.

Многократный проход в одну сторону и однократный в обратном направлении. Турникет открыт для свободного прохода в одну из сторон, и для прохода одного человека в другую сторону.

Свободный проход. Турникет открыт для свободного прохода в обе стороны.

Сервисный режим. Режим тестирования работоспособности турникета.

Антипаника. При нажатии на кнопку «Антипаника» на пульте ДУ (или при подаче сигнала тревоги от системы безопасности) двигатель начинает поворачивать штанги. В нижней точке каждая штанга разблокируется в результате срабатывания механизма антипаники и остается висеть под действием силы тяжести. Таким образом, за оборот 300 градусов (5 секунд) все три штанги окажутся вместе в крайнем нижнем положении, освободив зону прохода. При повторном нажатии на кнопку «Антипаника» происходит обратный процесс - при вращении штанги поочередно автоматически восстанавливаются до штатного положения.Пока турникет находится в режиме «Антипаника», другие режимы работы заблокированы. Чтобы задать нужный режим, необходимо сначала восстановить штатное положение штанг (нажать кнопку «Антипаника»).

Отсутствие сети 220В. В турникете предусмотрено подключение резервного источника питания (РИП). В качестве РИП может быть использован любой источник резервного питания 12В 10А\ч. Если на предприятии нет аварийного генератора, наличие РИП необходимо для срабатывания функции Антипаника при отсутствии сети 220В. При наличии РИП при пропадании питания турникет переходит на работу от РИП и продолжает работать, пока аккумулятор РИП не разрядится. При этом принцип работы турникета не изменяется, После полной разрядки аккумулятора штанги турникета начинают вращаться свободно. При отсутствии РИП в случае пропадания питания, преграждающие штанги турникета вращаются свободно.

Остановка. Режим устанавливается автоматически при появлении непреодолимого препятствия повороту преграждающих планок с подачей тревожного сигнала. Если человек остановился в процессе прохода, и удерживает штангу от поворота, то по истечении 5 секунд двигатель турникета выключается и подается тревожный звуковой сигнал на ПДУ и биппере турникета. В этом положении можно пройти, поворачивая штангу вручную. Далее с пульта можно установить любой режим работы турникета.

Если дежурный не реагирует на сигнал пульта, то двигатель с интервалом в 3 с включается и пытается довернуть турникет до исходного положения.

Возможны два варианта подключения пульта ДУ к турникету в зависимости от того, как корпус расположен относительно оператора - обращен к нему фронтальной или задней стороной. На пульте управления расположены четыре кнопки, над которыми находятся светодиоды. Внешний вид пульта управления турникета изображен на рисунке 2.11.

Рисунок 2.11 - Пульт управления турникета

При нажатии одной из зелёных кнопок (1,3), турникет открывается для однократного прохода в левую (правую) сторону. Загорается зеленый светодиод над соответствующей кнопкой.

При нажатии красной кнопки (2), турникет переходит в режим «Закрыто». Загорается красный светодиод над красной кнопкой.

При одновременном нажатии одной из зелёных (1,3) и красной кнопки (2), турникет открывается для многократного прохода в левую (правую) сторону. Загораются зеленые светодиоды над красной и соответствующей зелёной кнопками

При одновременном нажатии зелёных (1,3) кнопок турникет открывается для свободного прохода в обе стороны. Загораются зеленые светодиоды над зелёными кнопками.

При нажатии жёлтой кнопки (Антипаника) (4) турникет переходит в режим «Антипаника». Загорается желтый светодиод над жёлтой кнопкой. При повторном нажатии жёлтой кнопки турникет восстанавливает режим «Закрыто». Загорается красный светодиод над красной кнопкой.

Питание турникета осуществляется от комбинированного источника питания 6/12 В (таблица 2.3). Пульт управления, кабель управления от системы контроля доступа, источник питания, источник резервного питания подключаются к разъемам, расположенным на плате управления. Турникет устанавливается на ровную прочную бетонную или каменную поверхность с помощью 3 анкерных болтов. Конструкция турникета не требует сборочных работ на месте установки.

Таблица 2.3 - Технические характеристики Турникет Praktika- t-01

Напряжение питания турникета	От комбинированного источника 6/12 В постоянного тока
Габаритные размеры турникета - в рабочем состоянии - со сложенными штангами	1190х790х840 мм 1190х202х345 мм
Вес нетто	43 кг
Ширина формируемого прохода	495 мм
Пропускная способность	30 человек в минуту
Срок службы	8 лет

Условия эксплуатации турникета: от 0 до 45 С при относительной влажности 80%. Условия транспортировки и хранения: от -10 до 45 С при относительной влажности 80%. Гарантийный срок: 12 месяцев с момента продажи.

Быстродействующий автоматический шлагбаум Came G4000 для проездов шириной до 4 м (рисунок 2.12) с уникальной особенностью: напряжение электропитания двигателя 24 В. Незаменим для проездов с интенсивным транспортным потоком. Технология низковольтного электропитания позволяет получить максимальную эффективность управления и полную безопасность работы. Технические характеристики шлагбаума Came G4000 представлены в (таблице 2.4).

Все основные компоненты, необходимые для функционирования системы даже в случае отключения электропитания, смонтированы внутри корпуса шлагбаума; в дополнение к двигателю и блоку управления, в корпусе шлагбаума Came Gard 4000 предусмотрено место для установки аварийных аккумуляторов.

Рисунок 2.12 - Автоматический шлагбаум GARD 4000

Надежная и длительная работа даже при жестких атмосферных воздействиях. Корпус шлагбаума серии GARD выполнен из анодированной стали с последующей порошковой окраской (цвет RAL 2004).

Таблица 2.4 - Технические характеристики шлагбаума Came Gard 4000

Модель	G 4000/G 4001
Класс работы	II, III, IV
Класс защиты	IP54 (NEMA 3)
Масса, кг	47
Напряжение питания, В	~220/=24
Напряжение питания двигателя, В	24
Потребляемый ток, А	1,3 (~220 B), 15 (=24 B)
Мощность двигателя, Вт	300
Интенсивность использования, %	интенсивный режим
Вращающий момент, Нм	200
Время открывания, с	2/6

Имеется возможность интеграции с системами контроля доступа: управление по радиоканалу с помощью брелка-передатчика, подключение считывателя карт, датчика обнаружения транспортных средств или фотоэлементов.

Для применения в условиях постоянного воздействия веществ и явлений, вызывающих коррозию, например, тумана или соли. Габаритные размеры шлагбаума представлены в таблице 2.5 и на рисунке 2.13.

Таблица 2.5- Габаритные размеры шлагбаумы Came Gard 4000

Модель	G 4000/G 4001
Длина стрелы без принадлежностей, м	4 (Макс.)
Длина стрелы с резин. накладками и сигн. лампами, м	3,5 (Макс.)
Длина стрелы с подвиж. опорой или подв. шторкой, м	3 (Макс.)
Длина стрелы с резиновыми накладками, сигнальными лампами и подвесной шторкой или подвижной опорой, м	2,5 (Макс.)

На шлагбаум Came Gard 4000 возможна установка кодовой клавиатуры или ключа-выключателя, фотоэлементов безопасности или сигнальной лампы непосредственно на корпус шлагбаума (рисунок 2.14), что упрощает монтаж и удешевляет систему. Особенностью всех моделей шлагбаумов серии GARD является самоблокирующийся редуктор, который блокирует стрелу как в открытом, так и в закрытом состоянии.

В случае отсутствия электропитания стрела шлагбаума может быть поднята или опущена вручную. При этом нет необходимости открывать корпус шлагбаума, поскольку механизм разблокировки находится снаружи.
