Коэффициент компактности

Характеризует отношение площади наружных ограждающих конструкций S_огр (стен, оконных и балконных проёмов, кровли) к общей площади здания S_общ (для жилых зданий) или к полезной площади здания S_пол (для общественных зданий):

К₃ = S_огр / S_общ = 0.80 … 1.30 — для жилых зданий;

К₃ = S_огр / S_пол = 0.75 … 2.50 — для общественных зданий;

Коэффициент компактности здания К₃ зависит от конфигурации здания и отражается как на сметной стоимости здания, так и на размерах эксплуатационных затрат (отопление, ремонт фасадов и кровли); чем меньше коэффициент, тем меньше стоимость здания. Лучшие показатели коэффициента имеют дома, близкие в плане к квадрату, или с полукругами стен. Чем более «изрезан» план выступами или западами, чем больше он имеет углов, тем этот показатель хуже.

Коэффициент периметральности

Характеризует отношение периметра наружных стен Р_н.с. к площади застройки здания S_застр:

К₄ = Р_н.с. / S_застр

Коэффициент периметральности здания К₄ зависит от сложности и конфигурации фасада и находится в пределах:

• К₄ = 0.24 … 0.40 — для домов городского типа;

• К₄ = 0.35 … 6.50 — для домов сельского типа.

Практическая работа №4 «Объемно-планировочное решение промышленного здания»

Цель: Выполнить объемно-планировочное решение промышленного здания.

Задачи:

• Дать типологическую характеристику;

• Выполнить объемно-планировочное решение примышленного здания;

• Произвести сравнительную оценку.

Методика:

1. Типологическая характеристика:

• Тип здания:

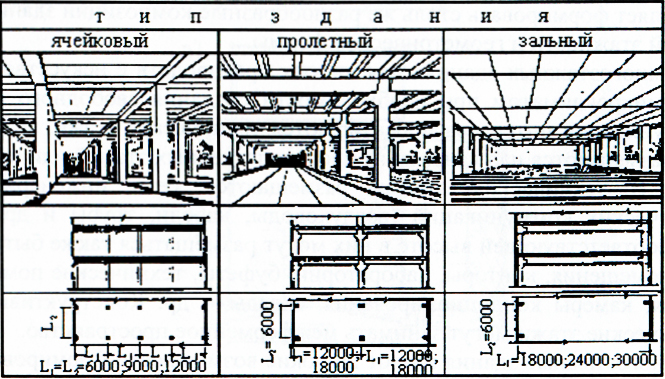

Промышленные здания подразделяются на типы по основным признакам: – этажности, которая является главным классификационным признаком промышленного здания, – одно-, двух-, многоэтажные; – объёмно-планировочным решениям – пролетные (в том числе одно- и многопролетные), ячейковые, зальные; – оснащенности подъемно-транспортным оборудованием – крановые, оборудованные электрическими мостовыми опорными кранами, электрическими или ручными подвесными кранами и бескрановые; – виду освещения – здания с естественным (боковым и верхним), постоянным рабочим искусственным (безоконные и бесфонарные) и совмещенным освещением, т. е. недостаточным по условиям зрительной работы естественным, к которому добавляется для обеспечения нормированной освещенности постоянное искусственное освещение; – системе воздухообмена – здания с общей естественной вентиляцией (аэрацией), механической вентиляцией и кондиционированием воздуха; – наличию систем отопления – отапливаемые (с воздушными, центральными и местными системами отопления) и неотапливаемые; – капитальности – четыре класса капитальности в зависимости от их назначения и народнохозяйственной значимости.

• Функциональность;

• Этажность;

• Применение тяжелого оборудования;

• Пролётность;

• Материал конструкций:

- стены (ограждения);

- каркас;

- крыша.

2. Объемно-планировочное решение примышленного здания:

Литература 1. Маклакова Т.Г.. Насонова СМ Шарапснш В.Г. «Проектирование жилых и общественных здании.» -М.: высшая школа , 1998 2. Захаров А.В. «Архитектура гражданских и промышленных зданий.»-М.^:Строийиздат, 1993. 3. Змеул С.Г.. Маханько Б.А. «Архитектурная типология зданий и сооружений»-М 4. Миловидов Н.Н., Орловский Б.Я.. Белкин А.Н. «Архитектура гражданских и промышленных здании. Гражданские здания.» -М : Высш. Школа,1987
