Тема 1.1. «Классификация жилища. Основные типы зданий.»

Практическая работа № 1 «Объемно-планировочная структура; конструктивное решение жилого здания.»

Цель: Уметь обосновать конструктивное решение жилого здания, определить объемно-планировочные параметры:

Задачи:

1. Определить параметры конструктивного решения жилого здания:

• Назначение;

• Этажность;

• Высота этажа;

• Материал стен, перегородок;

• Перекрытия;

• Крыша;

• Фундамент.

2. Определить объемно-планировочные параметры:

• Этажность;

• Количество квартир в доме, в том числе однокомнатных;

• Жилая площадь квартир в доме;

• Площадь квартир в доме;

• Площадь помещений;

• Площадь жилого здания;

• Площадь застройки;

• Строительный объём всего и в том числе выше отметки 0.00 и ниже отметки 0.00;

• Площадь встроенных нежилых помещений.

Список использованной литературы:

1. Архитектурное проектирование жилых зданий, М., 1990

2. Миловидов Н. Н. Гражданские здания, М., 1987

3. Капустян Е. Д. Многоэтажные жилые дома, М., 1975

Методика выполнения:

Жилая площадь - сумма площадей жилых комнат (без учёта встроенных шкафов). Подсобная площадь- сумма площадей кухни, санузла, передней, внутриквартирных коридоров, встроенных шкафов. Общая площадь дома - включает в себя общие площади всех квартир с добавлением площадей летних помещений с коэффициентами: для встроенных лоджий- 0.5. для выступающих лоджий - 0.35. для балконов-0.25. Площадь застройки - площадь горизонтального сечения здания на уровне цоколя с учётом всех выступающих частей, имеющих покрытие. Строительный объём здания определяют умножением площади горизонтального сечения здания на уровне окон 1 этажа на высоту от уровня пола 1 этажа до средней отметки крыши совмещённой и до верха теплоизоляционного слоя покрытия верхнего этажа скатной чердачной крыши. Строительный объём подземной части определяют отдельно.

Тема 1.2. : «Жилой дом. Понятие о типах квартир и отдельных элементах жилого дома и квартиры».

Практическая работа №2 «Архитектурно-пространственная структура квартиры».

Цель: Охарактеризовать архитектурно-пространственную структуру квартиры.

Задачи:

• Составить экспликацию помещений;

• Расчитать технико-экономические показатели.

Методика выполнения:

1. Экспликация помещений:

№ пом	Наименование помещений	Площадь помещений

2. ТЭП 1. Жилая площадь - площадь жилых комнат, м ² 2. Полезная площадь - сумма площадей жилых и подсобных помещений, м ² 3. Подсобная площадь- площадь кухни, санузлов, кладовых, внутриквартирных коридоров, м² 4. Площадь летних помещений , м ²

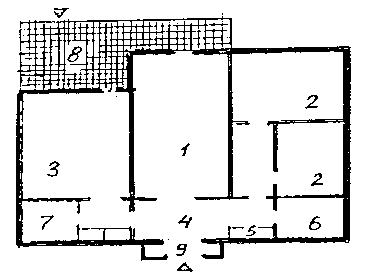

Компоновочная схема (примерная)

1- общая комната 2 – спальня 3 - кухня-столовая 4 - холл 5- уборная

6- ванная

7 – кладовая

8 -терраса или веранда

9-тамбур

Практическая работа № 3 «Объемно-планировочное решение жилого дома.»

Цель: Уметь обосновать конструктивное решение жилого здания, определить объемно-планировочные параметры:

Задачи:
