2.2.1 Расчет поправок на снятие почвенно-растительного слоя

Поправка определяется из условия снятия почвенно-растительного грунта на глубину h_прс=20 см для насыпи согласно схеме приведенной на рисунке 2.1

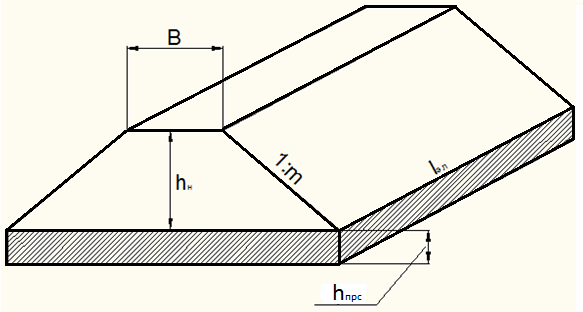

Рисунок 2.1 – Поправка на снятие почвенно-растительного слоя для насыпи

по формуле , где:

l_эл – длинна элементарного участка, м

B – ширина основной площадки земляного полотна, м

m – заложение откосов

h_н – средняя высота насыпи, м

Пример: Положение ПК0 – ПК1; l_эл=100 м; m=1,5; B=7,3; h_н=1,75 м

V_прс=(7,3+2 1,5 1,75) 0,2 100=251 м³

Для выемки согласно схеме приведенной на рисунке 2.2

Рисунок 2.2 – Поправка на снятие почвенно-растительного слоя для выемки

по формуле

Результаты расчетов по каждому пикету заносятся в таблицу 2.4 и добавляются к основным объемам в случаи насыпи и вычитаются в случаи выемки.

2.2.2 Расчет поправок на уширение земляного полотна в приделах кривых

В кривых участках пути земляное полотно уширяется в наружную сторону по сравнению с прямыми участками на величину ∆b_кр рисунок 2.3, которая зависит от радиуса кривой таблица 2.3

Рисунок 2.3 – Уширение земляного полотна в кривых участках пути

Таблица 2.3 - Величина уширения земляного полотна в кривых

Радиус кривой, м	Уширение, м
Категория дороги I – IV
3000 и более	0,2
2500 – 1800	0,3
1500 – 700	0,4
600 и менее	0,5

Увеличение объёма рассчитывается для каждого элементарного участка в пределах кривой по формуле:

где: ∆b_кр – уширение основной площадки земляного полотна, м;

l_кр – длина элементарного участка в пределах кривой, м;

Н₁ и Н₂ – рабочие отметки в начале и в конце элементарного участка.

Данная поправка прибавляется к основным объёмам и заносится в таблицу 2.4

2.2.3 Расчет поправок на косогорность

Объём поправок на косогорность ∆V_кос рассчитывается по формуле

где К_пк – коэффициент косогорности, который подсчитывается по формуле

V – объём земляных работ на участке, подсчитанный без учёта косогорности, м³;

b – ширина основной площадки для насыпи или ширина выемки по дну, м;

m₀ и m_к – показатели крутизны соответственно откоса насыпи и косогора.

В данном проекте косогорность составляет 1:7.

Данная поправка определяется на одном пикете для насыпи (ПК5) и на одном пикете для выемки (ПК7). Результаты расчетов сводятся в таблицу 2.4

2.3 Составление попикетной ведомости

По результатам расчетов на ЭВМ с учетом поправок на кривых, косогорных участках пути и поправок на срезку почвенно-растительного слоя составляется «Попикетная ведомость объёмов земляных работ» (таблица 2.4).

Объём насыпи определяется с учётом коэффициента относительного уплотнения грунта К₁, который берётся в зависимости от вида грунта. Для плотного суглинка – 1,15; для тяжелого суглинка – 1,15; для легкого суглинка – 1,1. Этот коэффициент учитывает соотношение плотности грунта в естественном состоянии (резерв, выемка) и плотность грунта в теле насыпи после уплотнения.

Таблица 2.4 – Попикетная ведомость объёмов земляных работ

Пикет	Основные объемы работ,		Поправки,									Профильные объемы,			Рабочий объем насыпи,
	Н	В	Н	В	Н		В	Н		В	Н		В
1	2	3	4	5	6		7	8		9	10		11	12
0 - 1	1962		251								2213			2434,3
1 – 2	4464,5		356								4820,5			5302,6
2 – 3	13952		593,5								14546			16000
3 – 4	20076		733,5								20810			22891
4 – 5	7028		422		2447,2						9897,2			10887
5 – 6	2789		293		1862			157,2			3425,4			3768
6 – 7	1303,8	201,57	180,1	-68,8	909,9		106,9				2393,9		236,7	2633,3
7 – 8		2102		-323			881,6			90,9			2751,5
8 – 9		3392		-368									3024
9 – 10	866,71	901,55	126,5	-36,2							993,2		865,4	1142,2
10 – 11	4708,88		363,5								5072,4			5833,2
11 – 12	5833,88		399,5								6234			7169,1
12 – 13	5299		383								4916			5653,4
13 – 14	4644,5		362		1778,4						6784,9			7802,6
14 – 15	4245,13		348,5		2565						7158,6			8232,4
15 – 16	1764,94	1,29	243,5	-2,8	1220,2		0,2				3230			3714,5
16 – 17		1804,28		-309,2			556,3						2051,4
17 – 18		7676		-485									7191
18 – 19		17966		-695									17271
19 – 20	46,75	9040,9	16,9	-468,3							63,7		8572,6	73,2
20 – 21	7753,96		434								8188			9416,2
21 – 22	17613		688								18301			21046
22 – 23	12560,4		572,5								11132			12803
23 – 24	6228,5		410								6638,5			7634,3
24 – 25	2884,5		296								3180,5			3657,6
25 - 26	238,63	1602,77	62,3	-221,8							300,9		1381	346,1
26 – 27		8352		-503									7849
27 – 28		18167		-698									17469
28 – 29		19343		-719									18624
29 – 30		6136,6		-435,5									5701,1
