5. Измерение сопротивления изоляции

5.1. Измерение сопротивления изоляции сэс, не находящегося под напряже-

нием

На судах для измерения сопротивления изоляции обесточенного СЭО применяют специальные электроизмерительные приборы - переносные мегаомметры типов М1101, М1102, БМ-1 и БМ-2.

Принцип действия этих приборов заключается в искусственном создании и последу

ющем измерении тока утечки, значение которого зависит от сопротивления изоляции. Поэтому мегаомметры имеют источник утечки (источник питания) и измеритель-

ное устройство со шкалой, проградуированной в килоомах или мегаомах.

5.2. Индукторный мегаомметр типа м1101

Индукторный мегаомметр типа М1101 изображен на рис. 6.7

Рис. 6.7. Индукторный мегаомметр М1101:

а - принципиальная схема; б, в - схемы замещения при измерении сопротивления изоляции в поло­жениях соответственно ".МОм" и "кОм"; г - шкала

Индукторный мегаомметр типа М1101 (рис. 6.7, а) снабжен встроенным генерато-

ром (индуктором) переменного тока G с ручным приводом.

Напряжение генератора, выпрямляемое несимметричной мостовой схемой на дио-

дах VD1, VD2, конденсаторах С1, С2, подается на измерительное устройство ИУ логомет-

рического типа с рабочей 1-1 и противодействующей 2-2 рамками.

Обе рамки и укрепленная с ними на одной оси стрелка образуют подвижную систе

му, поворачивающую­ся внутри поля постоянного магнита N – S.

Вращающиеся моменты обоих рамок направлены противоположно, причем по часо

вой стрелке у противодействующей рамки.

На лицевой части прибора имеются зажимы 3 (земля), Л (линия), Э (экран) и пере

ключатель S1 с двумя положениями: «МОм» и «кОм». Провод, идущий изнутри прибора к зажиму Л, экранирован, причем экранирующая оболочка соединена с за­жимом Э.

На схеме переключатель S1 находится в положении «МОм». При вращении рукоят

ки генератора G образуются 2 параллельные ветви (рис. 6.7, б) с токами

I = U / ( R + R + R ) и I = U / ( R + R + R + R ) ( 6.19 ),

где R и R - сопротивления соответственно измерительной и противодейству

ющей рамок.

В ветви с током I сопротивления R и R соединены последовательно.

Из соотношений, приведенных для токов I и I , следует, что с уменьшением R ток I не изменяется, а ток I увеличивается.

Поэтому угол поворота подвижной части прибора α = k I / I увеличивается и при R = 0 становится наибольшим, а стрелка прибора устанавливается в крайнее правое по

ложение напротив отметки "0" верхней шкалы (рис. 6.7, г).

Если переключатель S1 перевести в положение «кОм», измеряемое сопротивление R относительно участка цепи с измерительной рамкой 2-2 подключается параллельно (рис. 6.7, в) и при R = 0 замыкает рамку накоротко. Вращающий момент измерительной рамки уменьша­ется до нуля, стрелка прибора под действием вращающего момента рабо-

чей рамки поворачивается против часовой стрелки и устанавли­вается напротив отметки "0" нижней шкалы.

5.3. Безындукторный мегаомметр типа бм-1

Безындукторный мегаомметр типа БМ-1 (рис. 6.8) более удобен в эксплуатации, так как вместо генератора с ручным приводом источником питания в нем служит батарея GВ из трех сухих элементов общим напряжением 4,8 В.

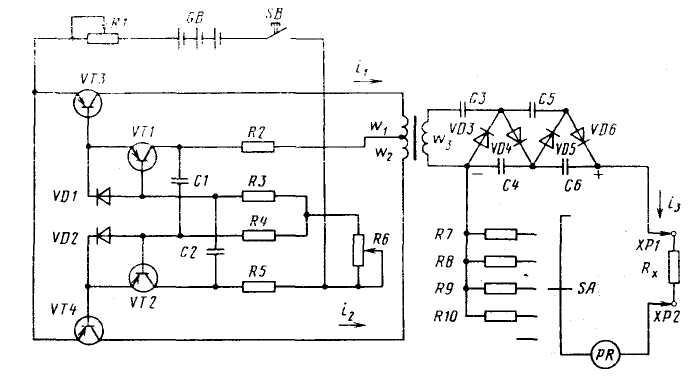

Рис. 6.8. Принципиальная схема безындукторного мегаомметра БМ-1

При нажатии кнопки SВ, вмонтированной в один из двух щупов прибора, питание от батареи подается на мульти­вибратор, собранный на транзисторах VТ1 и VТ2, резисто-

рах R2-R6 и конденсаторах С1, С2.

Мультивибратор представляет собой генератор периодических импульсов прямо

угольной формы. После нажатия кнопки SВ мультивибратор включается и далее работает автоматически, генерируя прямоугольные импульсы.

Эти импульсы через транзисторы VТЗ и VТ4, работающие в ключевом режиме, по-

даются поочередно на одинаковые половины w и w первичной обмотки трансформато-

ра ТV.

При этом через коллектор - эмиттер транзистора VТЗ (VТ4), половину обмотки

w ( w ) первичной обмотки и контакты кнопки SВ протекает пульсирующий ток i

( i ).

В результате во вторич­ной обмотке w индуцируется переменная ЭДС, поступаю-

щая на умно­житель напряжения на конденсаторах СЗ-С5 и диодах VDЗ-VD6.

Умножитель напряжения одновременно выполняет функцию выпрями­теля, поэто-

му в измерительной цепи протекает выпрямленный ток i .

В состав этой цепи входят резисторы R7-R10, переключатель SА преде­лов измере-

ния сопротивлений, микроамперметр РR, шкала которого проградуирована в мегаомах, и измеряемое сопротивление R .

Переменные резисторы служат: R1 - для установки стрелки прибо­ра на нулевую отметку (до начала измерений); R6 - для получения необходимого значения тока базы транзисторов VТ1 и VТ2. Диоды VD1 и VD2 обеспечивают температурную стабилизацию режима работы этих транзисторов.
