4.3. Комбинированный расцепитель ав

Комбинированный расцепитель предназначен для отключения выключателя как токами короткого замыкания, так и токами перегрузки и поэтому содержит электромагнит

ное и электротепловое реле.

Рис. 4.16. Кинематическая схема комбинированного расцепителя:

1 – шунт; 2 – биметаллическая пластина; 3 – регулировочный винт электротеплово

го реле; 4 – отключающий валик; 5 – якорь; 6 – токопровод; 7 – сердечник; 8 – регу

лировочные гайки электромагнитного реле

Электротепловое реле включает в себя нагревательный элемент – шунт 1, биме-

таллическую пластину 3 и регулировочный винт 3.

При перегрузке количество тепла, выделяемое в шунте, увеличивается. Биметалли-

ческая пластина изгибается и винтом 3 поворачивает отключающий валик 4 по часовой

стрелке вокруг оси О . Выключатель отключается.

Электромагнитное реле включает в себя сердечник 7, якорь 5, а в роли катушки вы

ступает токопровод ( участок шины ) 6.

При коротком замыкании якорь 5 притягивается к сердечнику 7 и поворачивает отключающий валик 4 по часовой стрелке вокруг оси О . Выключатель отключается.

Ток уставки электротеплового реле регулируют винтом 3, при помощи которого изменяют начальное расстояние между головкой винта и отключающим валиком: чем это расстояние больше, тем ток уставки больше, и на оборот.

Ток уставки электромагнитного реле регулируют перемещением гаек 8 вверх или вниз по резьбе. Тем самым изменяют начальное расстояние между якорем 5 и сердечни-

ком 7. Чем это расстояние больше, тем ток уставки больше, и на оборот.

4.4. Минимальный расцепитель ав ( по напряжению )

В соответствии с Правилами Регистра, минимальный расцепитель АВ предназна-

чен:

1. для отключения АВ генератора при снижении напряжения ниже напряжения уставки ( обычно от 70 до 10% номинального напряжения ). При этом расцепитель должен отключить АВ с выдержкой времени ( чтобы исключить ложные отключения АВ при крат

ковременных провалах напряжения, например, вследствие пуска мощных приемников электроэнергии – пожарного насоса, главного компрессора, брашпиля и др. );

2. для исключения включения АВ, если напряжение подготовленного к включению генератора менее 85% номинального. При этом расцепитель должен сработать мгновенно.

Рис. 4.17. Принципиальная схема минимального расцепителя:

1 – рукоятка включения; 2 – удерживающий рычаг; 3 – отключающий рычаг; 4 – регулировочная пружина; 5 – отключающая пружина; 6 – катушка; 7 – якорь; 8 – подвижный контакт; 9 – неподвижный контакт

Принципиальная схема минимального расцепителя устроена так же, как максималь

ного ( рис. 4.15 ), за единственным исключением – вместо токовой катушки в данной схе

ме используется катушка напряжения. В цепь последней включена кнопка SB «Отключе

ние».

При нормальном напряжении отключающий рычаг 3 находится в зацеплении с удерживающим рычагом 2.

При снижении напряжения якорь 7 под действием пружины 4 перемещается вверх, при этом отключающий рычаг 3 выходит из зацепления с удерживающим рычагом 2. Контакты размыкаются, выключатель отключается.

Схема работает аналогично при нажатии кнопки SB «Отключение».

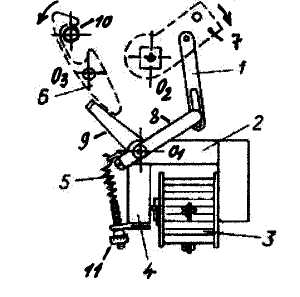

Рис. 4.18. Кинематическая схема минимального расцепителя:

1, 8, 9 – рычаги; 2- сердечник; 3 – катушка; 4 – якорь; 5 – регулировочная пружина; 6 – защелка; 7 – отключающий валик; 10 – промежуточный валик механизма сво

бодного расцепления; 11- регулировочная гайка

Минимальный расцепитель представляет собой реле минимального напряжения.

Реле состоит из сердечника 2, катушка 3 и якоря 4. Якорь через рычаги 8 и 1 механически связан с отключающим валиком 7. Регулировочная ( она же – отключающая ) пружина 5 растянута и стремится оторвать якорь от сердечника. Защелка 6 находится в механиче-

ском зацеплении с промежуточным валиком 10 механизма свободного расцепления.

При снижении напряжения ( или отключении катушки ) якорь реле под действием пружины 5 отрывается от сердечника. Рычаг 1 перемещается вниз и поворачивает отклю-

чающий валик 7 вокруг оси О по часовой стрелке. При этом контакты выключателя раз-

мыкаются.

Одновременно рычаг 9 нажимает на нижний край защелки 6, которая повернется во

круг оси О в направлении против часовой стрелки и освободит промежуточный валик 10 механизма свободного расцепления. В результате рукоятка выключателя повернется и установится в среднее положение “Автоматическое отключение”.

Напряжение отключения расцепителя регулируют гайкой 11. Чем сильней зажата эта гайка, тем при большем напряжении якорь оторвется от сердечника ( уставка увеличи

вается ), и наоборот.
