2.3. Универсальные переключатели

Универсальные переключатели – это облегченные командоконтроллеры, предна-

значенные для нечастого переключения контактов в цепях управления и электроизмери-

тельных приборов. Частота переключений – не более 100 вкл / мин.

Рис. 4.8. Универсальный переключатель серии УП:

1- рукоятка управления; 2 – секции ( 6 шт. )

Переключатели собираются из отдельных контактных секций, изолированных друг

от друга пластмассовыми перегородками ( рис. 4.8 ) .

Контактная секция ( рис. 4.9 ) состоит из двух подвижных контактов 5, одного не-

подвижного контакта 4 и комплекта кулачковых шайб 9 из изоляционного материала.

Рис. 4.9. Секция переключателя серии УП:

1- пластмассовая перегородка; 2 – контактная планка; 3 – винт; 4 – неподвижный контакт; 5 – подвижные контакты ( 2 шт. ); 6 – серебряные напайки; 7 – скобы; 8 – зажи-

мы; 9 – кулачковые шайбы; 10 – главный валик

Неподвижные контакты закрепляются на общей пластмассовой планке 2, а подвиж

ные крепятся к скобам 7. Кулачковые шайбы жестко насажены на главный валик 10, про

ходящий через секции.

При повороте валика кулачки шайб поворачивают скобы 7 с подвижными контак-

тами, в результате чего последние могут замыкаться или размыкаться. Количество секций в переключателе, формы профилей шайб и их взаимное расположение определяются про-

граммой переключений в схеме управления.

В зависимости от схемы соединений контакты переключателей УП имеют одно-,

двух- или четырехкратный разрыв тока.

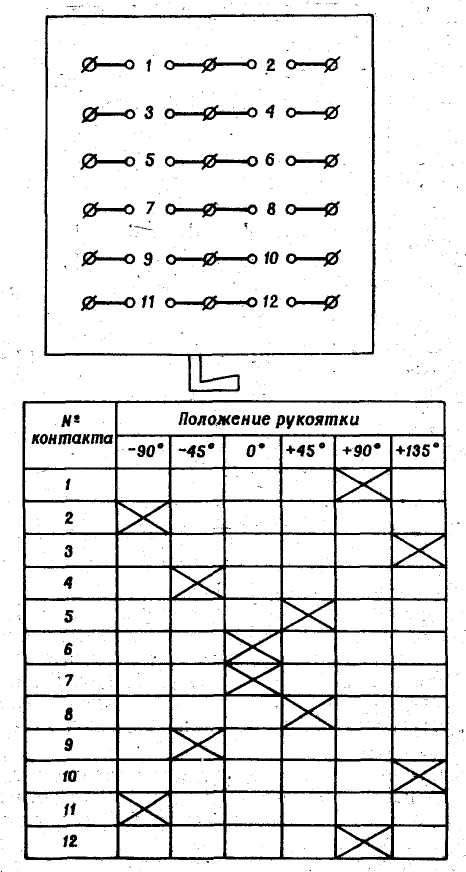

Рис. 4.10. Монтажная схема универсального переключателя ( а ) и таблица замыканий его контактов ( б )

На рис. 4.10 показана монтажная схема шестисекционного переключателя ( верх-

ний рисунок ) и таблица замыканий его контактов в шести положениях ( нижний рисунок ): при нулевом положении рукоятки ( 0º ), повороте на - 45º, -90º ( против часовой стрелки ), при повороте на +45º, +90º и +135º ( по часовой стрелке ).

Например, контакты №1 и №12 замкнуты только при повороте рукоятки переклю-

чателя на +90º, контакты №2 и №11 замкнуты при повороте рукоятки на -90º, и т.д.

Максимальное число секций в одном переключателе не более 16. Фиксация положе

ния обеспечивается с помощью звёздочки и ролика, укреплённого на рычаге с пружиной.

Переключатели УП изготавливаются с фиксацией рукоятки в каждом положении или с пружинным самовозвратом ее в нулевое положение . Рукоятки имеют либо оваль-

ную, либо револьверную ( рис. 4.8 ) форму.

2.4. Универсальные переключатели без разрыва тока

Универсальные переключатели типов КФ ( ключ флотский ) и ПФУ ( переключа-

тель флотский универсальный ) отличаются от переключателей типа УП главным образом тем, что они позволяют производить переключения как с разрывом, так и без разрыва тока ( рис. 4.11 ).

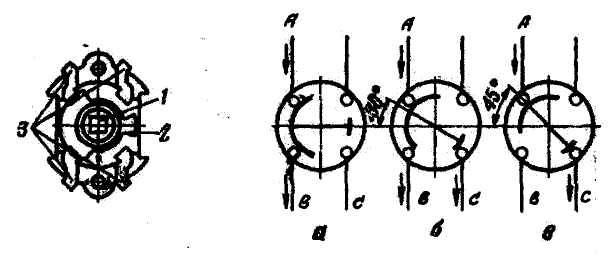

Рис. 4.11. Секция универсального переключателя с переключением без разрыва тока:

1 – центральный валик; 2 – подвижный контактный мостик ( контакт ); 3 – непод-вижные контакты; А, В, С – цепи тока

Переключатели КФ и ПФУ собираются из пластмассовых секций. На каждой сек-

ции ( рис. 4.11, слева ) укреплены неподвижные контакты 3. Подвижный контактный мо-

стик 2, связанный механически с центральным валиком 1, помещается внутри секции. В зависимости от конфигурации контактного мостика получают ту или иную диаграмму замыканий контактов.

В исходном положении ( рис. 4.11, а ) ток перетекает из цепи А в цепь В. При пово-

роте рукоятки переключателя на +30º ( рис. 4.11, б ) часть тока из цепи А продолжает попадать в цепь В, а другая часть – в цепь С, т.е. начальная цепь тока А – В ( рис. 4.11, а ) сохраняется и в этом положении. При повороте рукоятки на +45º ( рис. 23, в ) весь ток из цепи А переключается в цепь С.

Переключатели без разрыва тока применяют в качестве щитовых переключателей

амперметров для контроля тока в нескольких цепях переменного тока. Через контакты безобрывных переключателей общий на несколько цепей амперметр подключается ко вторичной обмотке очередного трансформатора тока, в то время как вторичные обмотки остальных трансформаторов тока, по условиям ПТБ, должны оставаться замкнутыми.
