2.5. Управление главной станцией, размещение информации на мониторе

Имеется один или более терминалов для управления главной станцией.

Оператор ( вахтенный механик, помощник ) получает всю необходимую информа-

цию и сообщения от процессора.

Возможны вмешательства в процесс обработки.

Терминал включает в свой состав цветной монитор, клавиатуру и манипулятор ти-

па "мышь".

Отображение информации осуществляется при помощи различных изображений на мониторе. Это тесно связано с управлением, возможностями выходов принтера и архиви-

рованием. Процесс управления прост и осуществляется посредством полей меню.

Оператор пошагово следует через данные поля к желаемой функции. Способы вво-

да такие:

  1. ввод посредством клавиатуры;

  2. управление курсором;

  3. выбор функции посредством меню.

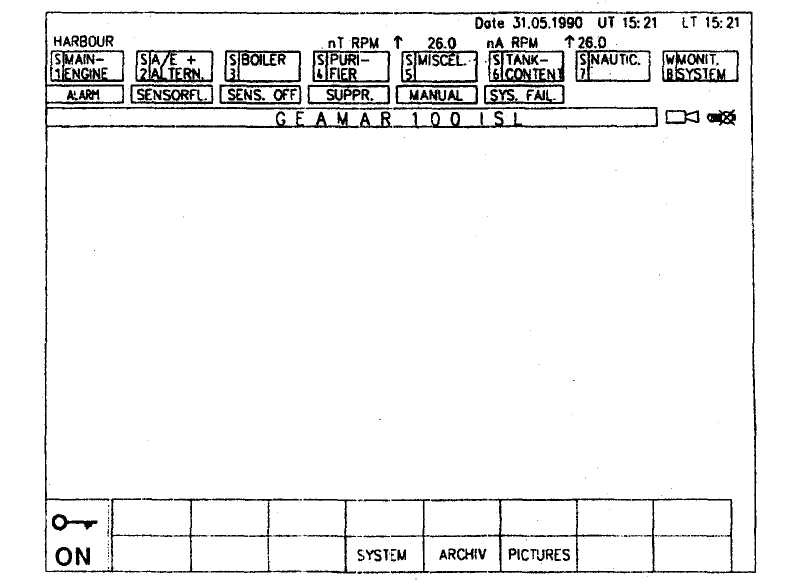

Экран монитора подразделен на три области ( рис. 15.4 ):

  1. верхнюю;

  2. среднюю;

  3. нижнюю.

Рис. 15.4. Экран монитора

Верхняя область ( информация о текущем состоянии системы )

Предназначена для выдачи информации о текущем состоянии системы

Эта область содержит данные (текущую информацию), которые всегда отображает-

ся независимо от выбранной функции.

Сюда входит:

Строка 1: Дата, местное время и время по Гринвичу.

Строка 2: Эта строка может отображать максимум 7 данных. Как правило отобража

ются начально установленная скорость, реальная скорость, режим контроля и управления.

Строка 3: Здесь отображены поля выбора для индивидуальных системных полей. В то же время здесь отображаются сигналы тревоги для каждого системного поля.

Строка 4: В данной строке содержатся поля выбора различных списков. Выбор осуществляется посредством манипулятора.

Средняя область ( отображение информации )

Предназначена для отображения выбранной информации.

Здесь отображаются данные, запрашиваемые оператором, например, схемы или списки.

В зависимости от содержания они отображаются буквенно-цифровым или графиче

ским способом.

Нижняя область ( область меню )

Предназначена для выбора оператором желаемых функций.

В данной области содержатся функции, выбираемые в определенное время (меню) Верхняя строка изменяется в зависимости от выбранной функции.

2.6. Рабочая панель ват-415 локальной станции системы geamar

Рабочая панель ВАТ-415 локальной системы показана на рис. 15.5.

Рис. 15.5. Рабочая панель ВАТ-415 локальной системы

Клавиатура ВАТ-415 содержит 29 клавиш со следующими функциями::

Функциональные клавиши

1.1. «esc» ( «выход» ).

Нажатие клавиши "ESC" возвращает Вас на предыдущий уровень. Повторное нажа

тие клавиши "ESC" возвратит Вас в главное меню.

1.2. «alarm list» - ( «перечень сигналов тревог»).

Нажатие клавиши "alarm list" вызовет изображение текущих сигналов тревоги. Если в перечне сигналов нет сигналов тревоги, будет выдано сообщение о состоянии.

1.3. «value+», « value-« ( увеличение величины, уменьшение величины).

С помощью клавиш "value+, value-1" можно изменить значение величины или зна-

чение цифрового параметра (вкл. выкл). После изменения должна быть нажата клавиша "Enter". Клавиши не действуют во время изменения величины.

1.4. «bot/top» ( «низ/ верх», «вниз/ вверх»)

Клавиша служит для перемещения по дисплею, к началу ( «top» ) или окончанию

( «bottom» ) текущего списка.

Клавиша имеет двойную функцию, т.е. когда используется со списком точек изме-

рения, функция "top" действует первой, а при следующем нажатии клавиши действует функция "bot", после чего опять будет действовать функция «top" и т.д.

1.5. «home» ( «дом», «домой» ).

Клавиша "home" действует как клавиша RESET и всегда возвращает в главное меню.

1.6. «next/prev» ( «следующее/предыдущее» ).

Эти клавиши вызывают на высший уровень измерений (РV), переход к последую-

щей или предыдущей точке с фиксированной последовательностью.

Клавиши используются для изменения величин или параметров. Если нажата клави

ша "prev" на первой точке PV, будет показана последняя точка этого РV.

Если нажата клавиша "next" на последней точке PV, будет показана первая точка PV.

Клавиши управления

2.1. «quit» ( «выход» ).

Служит для снятия ( отключения ) звукового сигнала.

Возможны следующие режимы клавиши QUIT:

  1. при появлении звукового сигнала его можно снять нажатием клавиши «quit»;

  2. если звуковой сигнал дублируется и на дисплее, первым возникает все же звуко

вой сигнал.

При повторном нажатии «quit» происходит переход на высший уровень измерений (РV)

2.2. «lamp test» ( «проверка исправности сигнальных ламп», «тест ламп»).

Нажатие этой клавиши вызывает тест ламп на панели ВАТ. Все светодиоды, пиксе-

ли дисплея и светящиеся клавиши будут кратковременно включены.

2. 3. «enter» ( «ввод»).

Нажатие клавиши "enter" дает различные результаты в разных случаях.

При использовании меню, нажатие клавиши "enter" приводит к переходу на сле-

дующий уровень в меню.

В режиме изменения, при нажатии клавиши "enter" на дисплей вызывается после-

дующая величина высшего уровня измерений (РV)

В режиме ввода, при нажатии клавиши "enter" ввод будет завершен, и последова-

тельность данных будет зафиксирована ( введена в память ).

2.4. «edit» ( «редактирование» ).

Клавиша "edit" открывает поле ввода для текста или цифр.

2.5. «space» ( «пробел» )

Нажатием клавиши "space" вводится пробел.

2.6. «backspace» ( «удаление пробела» ).

Клавиша "backspace" удаляет символ, находящийся перед курсором.

Основные клавиши

3.1. клавиша курсора.

Нажатие клавиши курсора дает различные результаты в разных случаях:

а ) в меню маркер передвигается в выбранную точку этого меню б ) в перечнях (сигналов, точек измерения) лист движется при помощи клавиш кур-

сора;

в ) в режиме ввода выбирается место ввода символа или цифра;

г ) также в режиме ввода, когда последний выбранный символ или значение уже введено, курсор передвигается на следующую позицию нажатием клавиши курсора.

3.2. буквенно-цифровые клавишии клавши „Mode l – Mode 2”

. Буквенно-цифровые клавши непосредственно связаны с клавишами "Mode l - Mode2".

При этом:

1. режиме 1 на буквенно-цифровых клавишах выбираются цифры от 0 до 9;

2. в режиме 2 на буквенно-цифровых клавишах выбираются символы (буквы).

Если буквенно-цифровая клавиша нажата один раз, выбирается левый символ, изо

браженный на этой клавише.

Если клавиша нажата дважды, выбирается средний символ; изображенный на этой клавише.

Если буквенно-цифровая клавиша нажата трижды, выбирается правый символ, изо

браженный на этой клавише.

При использовании меню может быть выбрано необходимое подменю, для чего надо ввести соответствующий номер.
