0. Бесконтактные схемы управления электроприводами нагнетателей

Основные сведения

Развитие полупроводниковой техники позволило перейти от контактных схем управления судовыми электроприводами к бесконтактным.

В контактных схемах для переключения цепей используют медные контакты, а в .

в бесконтактных полупроводниковые приборы двух видов:

1. транзисторы;

2. тиристоры.

Транзисторы применяют для управления слаботочными цепями с токами до десят-

ков ампер, тиристоры – для управления мощными силовыми цепями электроприводов с токами в десятки, сотни и тысячи ампер.

На базе транзисторов разных типов построены логические элементы, предназначен

ные для бесконтактного управления судовыми техническими средствами, например, насосами, компрессорами и др.

Следует заметить, что логические элементы могут быть построены не только на электрической элементной базе. На судах некоторых типов применяют пневматические логические элементы и др.

Логические элементы

Логика ( от греч. logike ) – наука о способах доказательств и опровержений ( БСЭ,

Т. 32, с. 720 ).

Логическим называют элемент схемы, реализующий одну из логических функций.

К основным ( базовым ) логическим функциям относят такие;

1. функция повторения ( «ДА» );

2. функция отрицания ( «НЕТ»); второе название функции- инверсия;

3. функция умножения ( «И» ); второе название функции - конъюнкция ;

4. функция сложения ( «ИЛИ» ); второе название функции - дизъюнкция ;

Из основных функций могут быть получены производные путём внесения изменений в схему.

На практике из производных функций чаще всего применяют такие:

1. функция инверсии суммы ( «ИЛИ-НЕ» ), или стрелка Пирса;

2. функция инверсии произведения ( «И-НЕ» ), или штрих Шеффера.

Рассмотрим первые четыре элемента..

Логический элемент «да»

Алгоритм элемента: сигнал на выходе всегда равен сигналу на входе.

( Алгоритм – конечный набор правил, позволяющих чисто механически решать любую конкретную задачу из некоторого класса однотипных задач – БСЭ, том 1, стр 123 .. В упрощенном понимании алгоритм – программа действий какого либо устройства или его элементов )

В символах алгебры логики алгоритм записывают так:

Y = X ( читается так; «игрек» есть «икс» ),

где: Х – значение сигнала на входе;

Y - значение сигнала на выходе.

На основании алгоритма таблица истинности имеет такой вид:

Х	Y
0	0
1	1

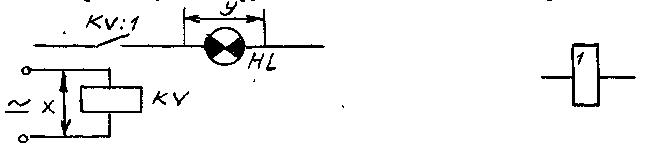

Релейная схема, реализующая функцию «ДА», показана на рис. 11.10, а.

Рис. 11.10 : а) релейная аналогия элемента «ДА»; б) условное изображение элемен-

та

Схема построена на реле КV с замыкающим контактом в цепи лампочки HL.

Исходное состояние: напряжение на катушке реле отсутствует ( Х=0 ), контакт

КV:1 разомкнут, напряжение на лампочке отсутствует ( Y=0 ), лампочка не горит.

Иначе говоря, на входе элемента – 0 ( Х=0 ), на выходе – 0 ( Y=0 ).

Рабочее состояние: напряжение на катушке реле есть ( Х=1 ), контакт КV:1 замк-

нут, напряжение на лампочке есть ( Y=1 ), лампочка горит.

Иначе говоря, на входе элемента – 1 ( Х=1 ), на выходе – 1 ( Y=1 ).
