9. Структурные схемы управления судов с использованием электромеха

нического и электрогидравлического рулевых приводов

9.1. Основные сведения

Изменение направления подачи масла от насоса на рулевую машину, необходимое для перекладки руля, производится специальным управляющим устройством – сервомеханизмом.

В РЭГ-приводах с насосами постоянной подачи оконеч­ный каскад сервомеханизма представляет собой дросселирующий золот­ник, посредством которого насос связывается с рулевой машиной. Уп­равление золотником осуществляется магнитным (соленоид) или ма­шинным серводвигателем, который воздействует на золотник непосред­ственно или через промежуточный гидроусилитель.

В приводах с насосами переменной подачи сервомеханизм включает в себя электрический двигатель - серводвигатель, связанный через кинематическую передачу с манипулятором насоса.

Весьма часто в со­став управляющей кинематики включают гидроусилитель, что сущест­венно снижает мощность электрического серводвигателя.

9.2. Структурная схема простого управления рулевым электроприводом

Напомним, что при простом управления в качестве органов управления используют кнопки «Лево руля», «право руля» или рычаг управления ( «джостик» ).

Руль перекладывается все то время, пока нажата одна из кнопок или рычаг вы

веден из нейтрального положения. Перекладка пре­кращается, если отпустить кнопку или вернуть рукоятку поста в исходное - нулевое по­ложение.

Об угловом состоянии руля в каждый момент времени судят по рулевому указателю - аксиометру.

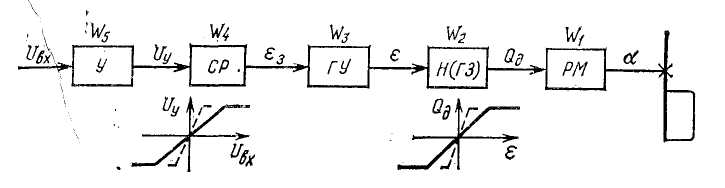

Обобщенная разомкнутая схема ручного управления рулем по времени показана на рис. 10.17.

Здесь представлены: РМ - рулевая ма­шина; Н - насос переменной подачи (ГЗ - гидрозолотник в системе управления с насосом нерегулируемой подачи); ГУ – гидроусили

тель; СР - серводвигатель; У - электрический усилитель.

Рис. 10.17. Обобщенная разомкнутая система ручного управления РЭГ-приводом

При простом управлении рулем контур регулирования разомкнут. При подаче управляющего напряжения U последовательно отрабатывают все звенья и начинается перекладка руля.

Шток поршня гидроусилителя ГУ жест­ко связан с манипулятором насоса Н. Перемещение манипулятора ог­раничено. Поэтому пропорциональность между движением золотника гидроусилителя и ходом его поршня характерна только при сравнитель­но малых перемещениях.

При снятии управляющего напряжения U серводвигатель СР останавливается, но подача насоса Н не прекра­щается.

Для остановки руля необходимо, чтобы серводвигатель включением в обратную сторону сместил манипулятор насоса в исходное положе­ние. Таким образом, разовая перекладка руля содержит четыре опера­ции:

1. включение серводвигателя;

2. его остановку;

3. включение серводвигателя в обратном направлении;

4. его остановку.

Поворот руля на заданный угол описанным способом даже опытному оператору ( например, рулевому матросу ) выполнить практически невоз­можно.

Для нормальной работы требуется, чтобы при снятии входного уп­равляющего сигнала U = 0 серводвигатель занимал исходное по­ложение, что соответствует прекращению подачи масла на рулевую ма­шину.

В некоторых современных отечественных схемах управления (АТР, АИСТ) это делается специальным пружинным нуль-установите­лем, задача которого вернуть серводвигатель или, точнее, золотник гид­роусилителя ГУ в нулевое положение ( е = 0) после отключения.

Ино­странные фирмы часто используют сервопривод с электромагнитным управлением. Золотник такого привода всегда имеет пружинный само­возврат.

Таким образом, простое управление рулем по структурной схеме рис.10.17 принципиально возможно.

Для этого требуется только, чтобы элементы сервопривода автоматически возвращались в исходное поло­жение после отключения серводвигателя.
