Схемы защит по снижению напряжения

Минимальная защита

Вначале, как более простую, рассмотрим минимальную защиту, которая применяет

ся только в рулевых электропривода ( рис. 109, в ).

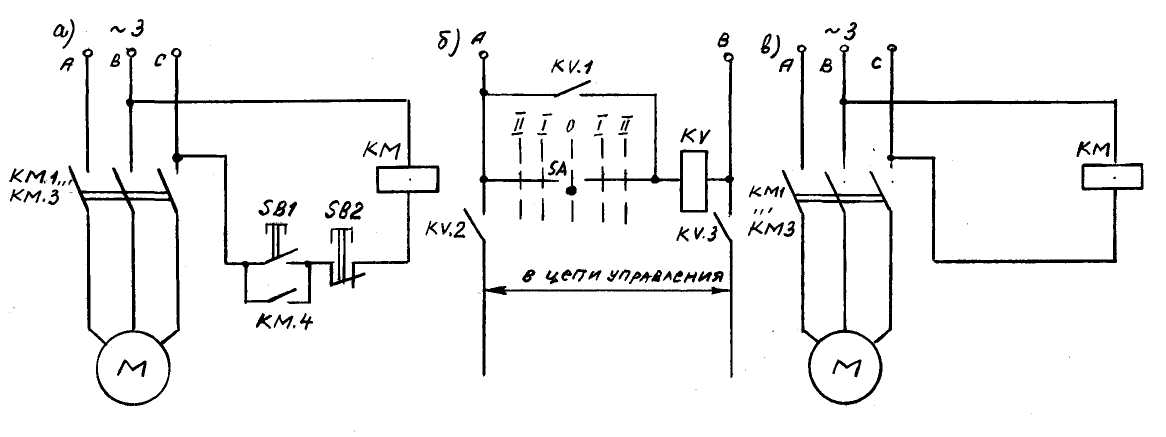

Рис. 109. Защиты по снижению напряжения: а, б – нулевая; в – минимальная.

Катушка контактора КМ питается от линейных проводов В и С. При номинальном напряжении сети контактор включен, через его главные контакты КМ1…КМ3 подается питание на обмотку статора двигателя М.

При снижении напряжения до недопустимого ( обычно до 60% номинального ) якорь контактора отпадает, контакты КМ1…КМ3 размыкаются, двигатель отключается от сети.

При восстановлении напряжения до номинального ток в катушке КМ становится номинальным, контактор включается, происходит повторный пуск двигателя.

Таким образом, данная схема обеспечивает автоматическое повторное включе-

ние электродвигателя после восстановления напряжения.

Нулевая защита Вариант №1

Схема защиты на рис. 109, а, применяется в случае, если в ней только один или два ( реверсивных ) контактора.

Для включения двигателя в сеть нажимают кнопку SB1 «Пуск», вследствие чего

включается линейный контактор КМ, который замыкает главные контакты КМ1...КМ3 и

вспомогательный КМ4.

Если после этого кнопку SB1 отпустить, ток в катушке КМ контактора поддержива

ется через вспомогательный контакт КМ4.

При снижении напряжения до недопустимого якорь контактора отпадает, контакты

КМ1…КМ3 размыкаются, двигатель отключается от сети и останавливается.

Кроме того, размыкается контакт КМ4, поэтому ток в катушке КМ контактора исче

зает.

При восстановлении напряжения до номинального ток в катушке КМ появится только после нажатия кнопки SB1 «Пуск».

Таким образом, данная схема исключает автоматическое повторное включение электродвигателя после восстановления напряжения. Пуск возможен только при участии человека.

Вариант №2

Схема на рис. 109, б применяется как часть более сложной схемы управления в эле

ктроприводах, с числом контакторов более двух. К таким электроприводам относятся грузовые лебедки и краны, якорно-швартовные устройства и другие, управляемые при помощи командоконтроллера.

Как следует из схемы, рукоятка командоконтроллера имеет 5 положений: нерабо-

чее «0» и по два рабочих «I» и «II» в обе стороны ( «Вперед» - «Назад» ).

В исходном положении «0» контакт SA командоконтроллера замкнут. Поэтому при

подаче напряжения на зажимы А и В ( род тока не играет роли ) через этот контакт образу

ется цепь тока катушки реле напряжения KV.

Реле KV включается и замыкает три своих контакта: KV1, KV2 и KV3. Контакт KV1 шунтирует контакт SA ( но только в нулевом положении ), через контакты KV2 и KV3 поступает питание на остальную часть схемы управления.

Схема готова к работе.

При работе, например, в направлении «Вперед», рукоятку командоконтроллера

выводят из положения «0» и устанавливают в положение «I». При этом контакт SA размы-

кается, но остается замкнутым контакт KV1. Через него катушка KV продолжает получать

питание из сети.

При переводе рукоятки в положение «II» схема не изменяется.

При снижении напряжения ниже допустимого якорь реле KV отпадает, все три его

контакта размыкаются.

При размыкании контакта KV1 ток в катушке реле KV пропадает, а при размыка-

нии контактов KV2 и KV3 снимается питание с остальной части схемы управления. Двига

тель отключается от сети и останавливается.

При восстановлении напряжения до номинального ток в катушке КМ появится только после возврата рукоятки командоконтроллера в нулевое положение. Только тогда замкнется контакт SA, через который снова получит питание катушка реле KV и повторно замкнутся контакты KV1, KV2 и KV3.

. Таким образом, и эта схема исключает автоматическое повторное включение электродвигателя после восстановления напряжения. Пуск возможен только при участии человека ( надо нажать кнопку SB1 «Пуск» ).

Схема нулевой защиты с аварийным выключателем

У электроприводов, управляемых при помощи командоконтроллера, заедание руко

ятки в промежуточном положении может привести к аварии, т.к. электродвигатель не оста

навливается.

Чтобы избежать аварии, в цепь катушки реле напряжения KV включают пакетный выключатель S1 ( рис. 110 ). Этот выключатель называют аварийным или выключателем управления. Выключатели устанавливают на тумбе командоконтроллера сбоку или сверху.

Рис. 108. Схема нулевой защиты с аварийным выключателем S1

При работе этот выключатель постоянно включен, поэтому включено реле напряже

ния KV. Через контакт KV:2 этого реле питание подается на основную часть схемы управ

ления.

В случае возникновения аварийной ситуации оператор ( лебедчик ) выключает S1.

Реле KV теряет питание и размыкает контакты KV:2 и KV:1.

При размыкании контакта KV:2 снимается питание с основной части схемы управ-

ления, двигатель отключается от сети и затормаживается.

Размыкание контакта KV:1 делает невозможным включение реле KV до тех пор, пока не замкнется контакт SM1 командоконтроллера, т.е. пока не рукоятка командокон-

троллера не будет возвращена в нулевое положение.

После этого реле KV получит питание и можно продолжить работу.

Выключатели управления могут быть одно- или двухполюсными.
