2.3. Регулирование скорости в системе двойного рода тока ( увп – д )

В таких системах исполнительный двигатель постоянного тока получает питание от судовой сети через управляемый вентильный преобразователь ВП ( рис. 9.5 ).

Рис. 9.5. Структурная схема тиристорного электропривода постоянного тока

В качестве вентилей используются управляемые полупроводниковые диоды – тиристоры.

В общем случае такой электропривод состоит из следующих основных элементов:

1. силовой трансформатор Тр;

2. вентильный преобразователь ВП;

3. сглаживающий фильтр СФ;

4. электродвигатель М;

5. система управления СУ.

Силовой трансформатор Тр служит для согласования номинального напряжения двигателя с выходным напряжением преобразователя.

Вентильный преобразователь выпрямляет напряжение и регулирует его в нужных

пределах. Для питания цепей якоря двигателя применяют однополупериодные схемы с нулевым выводом ( рис. 9.6, а ) или двухполупериодные мостовые схемы ( рис.9.6., б ).

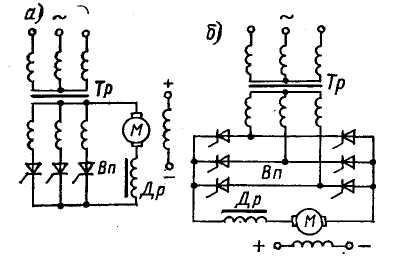

Рис. 9.6. Схемы включения якоря двигателей постоянного тока на вентильный преобразователь: с нулевым выводом ( а ); мостовая ( б )

В таких схемах обмотки возбуждения двигателей обычно получают питание от об-

щей сети переменного тока через маломощные однофазные выпрямители.

Сглаживающий фильтр ( дроссель Др на рис.9.6 ) предназначен для уменьшения пульсаций выпрямленного напряжения. При этом улучшаются условия коммутации и уменьшается нагрев обмотки якоря двигателя.

Система управления СУ изменяет угол отпирания тиристоров α. Вследствие чего изменяется выпрямленное напряжение на якоре исполнительного двигателя, а значит, и его скорость

При этом, при малых скоростях якоря этот угол близок к 90º, а для разгона якоря

СУ непрерывно уменьшает этот угол. При номинальном ( наибольшем ) напряжении на якоре угол α = 0º.

Механические характеристики двигателя при разных значениях угла отпирания тиристоров α приведены на рис. 9.7.

Они подобны механическим характеристикам исполнительного двигателя в систе-

ме Г – Д ( рис. 9.4 ).

Рис. 9.7. Электромеханические характеристики двигателя при разных значениях угла α

На рис. 9.7 штриховой линией показана граница между режимами непрерывного

( справа от пунктирной линии ) и прерывистого ( слева от этой линии ) токов якоря двига-

теля.

Электромеханические характеристики имеют такие особенности:

1. при уменьшении угла отпирания тиристоров от α = π / 2 = 90º ( характеристика

2 ) до α = 0º ( характеристика 7 ) скорость двигателя увеличивается, двигатель работает в двигательном режиме;

2. при увеличении угла α свыше 90º ( характеристика 1 ) ток якоря двигателя не

изменяет направление, но двигатель реверсирует и переходит в режим тормозного спуска.

при котором электромагнитный момент двигателя, направленный на подъем, ограничива-

ет скорость спуска тяжелого груза или судового якоря с якорь-цепью.

3. Электрическое торможение двигателей постоянного тока

3.1. Основные сведения

В электроприводах различают механическое и электрическое торможение.

Под механическим понимают торможение электропривода при помощи тормозных устройств, принцип действия которых основан на использовании трения.

Механическое торможение обеспечивает полную остановку электропривода и его фиксацию в заторможенном состоянии. Этот вид торможения применяется в судовых элек-

троприводах, работа которых связана с преодолением действия силы тяжести – грузоподъ-

ёмных и якорно-швартовных.

Под электрическим торможением понимают создание на валу электродвигателя электромагнитного момента, направленного навстречу вращению якоря ( ротора ). Для электрического торможения применяют специальные узлы в схемах управления электро-

приводами.

Как правило, электрическое торможение применяют не для полной остановки элект-

ропривода, а для предварительного уменьшения скорости до такой, при которой можно на-

чинать механическое торможение.

Например, существующие электромагнитные тормоза серий ДПМ постоянного то

ка и ТМТ переменного можно отключать при начальной скорости не более 750 об /мин.

Значит, в электроприводе 3-скоростной лебёдки со скоростями 3000, 1500 и 750 об / мин нельзя начинать торможение со скоростей 3000 и 1500 об / мин, иначе на валу двигателя возникнут большие динамические усилия, которые могут повредить двигатель, передачу и сам механизм. Кроме того, из-за увеличенного трения тормоз будет перегре

ваться и быстро изнашиваться.

Электрическое торможение применяют, в основном , в электроприводах судовых грузоподъемных механизмов, работающих с частыми пусками и остановками.

Различают 4 вида электрического торможения:

1. динамическое;

2. рекуперативное;

3. торможение противовключением при активном статическом моменте;

4. торможение противовключением при реактивном статическом моменте.

На судах из перечисленных видов торможения, в основном, применяется динамиче

ское и рекуперативное.
