7. Формулы.
Формулы в текстовый документ можно вводит тремя путями:
Включением редактора формул Microsoft Equation 3.0;
Введением готовых формул из коллекции встроенных готовых формул, появляющийся при щелкании по стрелке у команды «Формула»группы «Символы» вкладыша «Вставка»;
Непосредставенно командой «Формула» или командой «Вставить новую формулу», появляющейся при щелкании по стрелке у команды «Формула»группы «Символы» вкладыша «Вставка».
В
Microsoft Word для ввода в текст математические
формулы используется редактор формул
Microsoft Equation
3.0. Редактор формул вводится в работу
следующим образом: нужно щелкнуть по
пункту “Объект ...” группы
«Текст» вкладыша «Вставка» и в появившемся
диалоговом окне “Вставка объекта”
выбрать “Microsoft
Equation 3.0” и
нажать “Ок”. После

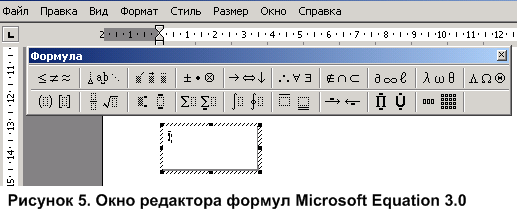

зхапуска редактора формул в окне
указывается место ввода формул в виде
четырехугольника, обрамленного косыми
линиями (рисунок 5). В это же время
появляется п
анель
инструментов редактора формул. Панель
инструментов состит из двух строк
значков. В верхнем ряду располагаются:
1) знаки отношении, 2) пробелы и многоточия,
3) надстрочные знаки, 4) операторы, 5)
стрелки, 6) логические символ, 7) символы
теории множества, 8) разные символы, 9)
буквы греческого алфавита, 10) прописные
буквы греческогоалфавитаі.
В нижнем ряду располагаются: 1) скобки, 2) дроби и радикалы, 3) нижние и верхние знаки, 4) қосынды, 5) интегралы, 6) подчеркивание сверху и снизу, 7) стрелки с текстом, 8) знаки умножение и теории множества, 10) матрицы.
Примечание. Эти формулы вычисления не производят. Они представляют рисунок в тексте.
Щелчок
по стрелке у команды «Формула» группы
«Символы» вкладыша «Вставка» выдает
поле со списком ранее встроенных формул.
Щелчком мыши можно вставить выбранную
формулу на указанное курсором место.
Примечательно то, что к данному списку
можно добавлять собственные формулы.

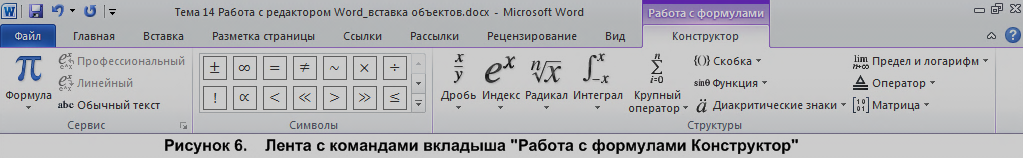

Щелчок по самой команде «Формула» группы «Символы» вкладыша «Вставка» на указанном курсором месте документа создает поле с надписью «Место для формулы» для ввода формулы и для этой цели появляется лента вкладыша «Работа с формулами Конструктор» (рис 6). На ленте вкладыша «Работа с формулами Конструктор» имеются следующие команды:
1
)
в группе «Сервис»
Формула – выдает список готовых формул для вставки в документ;
Профессиональный – преобразует выделенный фрагмент в двухмерную форму для профессионального отображения;
Линейный - преобразует выделенный фрагмент в одномерную форму дляупрощения редактирования;
Обычный текст – дает возможность использовать текст, не являющийся математическим, в области математических сиволов;

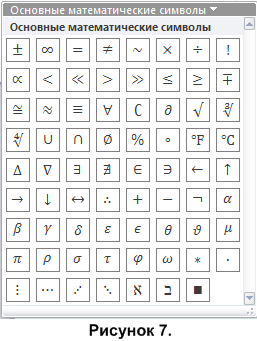

2) в группе «Символы» – представлен список (рис. 7) основных математических символов: арифметических, логических, теории множества и др.
3) в группе «Структура» - команды входящие в эту группу, выдают список разных форм представления данного математического элемента: дроби, индекса, радикала, интеграла, скобки, функции, диакритических знаков, пределов и логарифмов, операторов, матриц.
Во время работы с формулой символы вводятся с клавиатуры, если на ней они имеются, символы отсутствующиеся на клавиатуре вводятся с списка «Символов» (рис 7) на ленте. После завершения записи, щелкнув по стрелке «Параметры формулы», данную формулу можно «сохранить как новую формулу» в списке встроенных формул.Место для формулы.
