2)Связи в производственных зданиях.

В поперечном направлении устойчивость зданий с железобетонным каркасом обеспечивают защемлением низа колонн в фундаменты и образованием жесткого диска покрыТия путем сварки стропильных конструкции с закладными де­талями панелей. Горизонтальные силы, действующие на диск покрытия в поперечном направлении, передаются на попереч­ные ряды колонн.

Для повышения устойчивости зданий в продольном на­правлении, кроме того, предусматривают систему вертикаль­ных связей между колоннами и в покрытии. В целях снижения усилий в элементах каркаса от температурных и других воздей­ствий вертикальные связи располагают в середине температур­ных блоков в каждом ряду колонн. При шаге колонн 6 м при­меняют крестовые связи, а при шаге 12 и 18 м — портальные (рис. 31.6, А). Рядовые колонны соединяют со связевыми ко­лоннами распорками, размещаемыми по верху колонн, а в зда­ниях с мостовыми кранами — подкрановыми балками. Связи выполняют из уголков или швеллеров и крепят кколоннам с помощью косынок на сварке

Вертикальные связи по стальным колоннам, обеспечива­ющие продольную устойчивость каркаса, предусматриваются в каждом продольном ряду колонн. Связи подразделяют на основ­ные (подкрановые) и верхние (надкрановые). Основные связи предусматривают в середине зданияили температурного отсека, а верхние — по краям температурных отсеков и в тех панелях, где вертикальные и поперечные горизонтальные связевые конструк­ции расположены в фермах покрытия (рис. 31.8).

В зависимости от шага колонн, высоты здания и ширины по­перечных проездов применяют основные связи — крестовые и портальные. Верхние связи выполняют в виде подкосов и фер-мочек. Изготавливают связи из уголков и крепят к колоннам черными болтами, а в зданиях с кранами большой грузоподъем­ности тяжелого режима работы — монтажной сваркой и чистыми болтами. В сборных железобетонных каркасах многоэтажных зданий в поперечном направлении прочность и устойчивость обеспечивают рамы, образуемые из колонн и ригелей, жестко со­единенных между собой. В продольном направлении прочность

Помимо вертикальных связей устраивают также и горизон­тальные связи по верхнему (сжатому) поясу ферм или балок, а также связи по светоаэрационным фонарям.

К ак и вертикальные, горизонтальные связи работают вместе с основными элементами каркаса и обеспечивают жесткость и геометрическую неизменяемость здания в целом.

3)Изобразить стальную колонну одноэтажного производственного здания с мостовым краном.

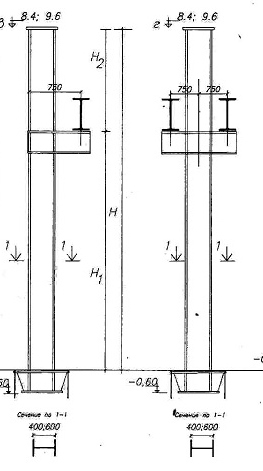

.  для зданий с мостовыми кранами грузоподъемностью от 10 до 50 тонн с шагом 6 м. в - колонны крайнего ряда; г - колонны среднего ряда; Н =(Hi +Н2)- высота цеха (колонны) от пола до низа несущих конструкций покрытия; Н] -высота подкрановой части колонны; Hj -высота надкрановой части колонны;

Билет 6

1)Объемно-планировочные решения одноэтажных производственных зданий.

На практике наиболее часто встречаются одноэтажные пол­носборные промышленные здания площадью 3...20 тыс. м2. Они могут быть бескрановыми или оборудованными мостовыми электрическими кранами. Пролеты зданий составляют 12, 18, 24 и 30 м, шаг колонн 6 и 12 м, высота зданий от 8,4 до 18 м. Масса сборных элементов составляет от 2,5 до 33 т. Здания ха­рактеризуются однотипными ячейками, конструкциями и боль­шими размерами в продольном и поперечном направлениях.

Основные достоинства одноэтажных промышленных зда­ний — относительная дешевизна, возможность применять раз­реженную сетку колонн и передавать нагрузки от технологиче­ского оборудования непосредственно на грунт. Такие здания обычно строят прямоугольного очертания в плане, без перепа­дов высот, с пролетами в одном направлении.

Разработаны универсальные объемно-планировочные и конструктивные решения зданий, которые позволяют приме­нять индустриальные методы монтажа. Установлено ограни­ченное число взаимосочетаний  параметров зданий или габаритных схем. Размеры пролетов связаны с определенными высотой и шагом колонн, надкрановыми габаритами. Все эле­менты каркаса, ограждения и покрытия одноэтажных зданий кратны номинальным размерам укрупненных модулей: плани­ровочного — 6 м, высотного — 1,2 м.
