2)Основные решения водоотвода с крыш зданий.

Здания разделяются по типам крыш, которые могут быть скатными и «плоскими». Более развернуто в разделе виды крыш

Скатные крыши обладают значительным уклоном от верхней точки конька к периметру, поэтому вода и снег, под действием силы тяжести быстро удаляются с их поверхности на площадь возле здания.

«Плоские крыши» имеют незначительный уклон и небольшую разницу между верхней точкой покрытия и минимальной, поэтому водоотвод с таких кровель организуется иначе – путём устройства системы внутренних водостоков.

Относительно небольшой объём отводимых поверхностных вод, позволяет ограничиться только системой водостока самого здания, наружной или внутренней, организовав выпуск воды на поверхность, как правило, на отмостку или тротуар. Но это не лучшее решение, которое можно рекомендовать только на начальной стадии благоустройства, как временную меру. Оптимально перенаправлять воду в наружную систему водоотведения и далее, в дренажную систему участка.

Наружные водостоки

В индивидуальном и малоэтажном строительстве доминируют скатные крыши, поэтому наиболее широко применяются наружные водосточные системы. Такой элемент зданий известен с давних пор и традиционно используется в строительстве.

В старину, для перенаправления поверхностных вод с кровель черепичных крыш (Кровля из черепицы), устанавливали керамические желоба, на Руси, где предпочитали деревянные кровли, использовали желоба из дерева, выдалбливая по периметру сердцевину бревна. Они и сегодня смотрятся весьма оригинально и привлекательно и иногда используются в качестве декорирующих компонентов.

Появление товарных количеств металла на рынках, по мере развития индустрии, привело к замене старинных материалов на металл. В 18-19 веках, из-за отсутствия подходящего катаного стального листа, использовали медные сплавы, трубы и желоба из них и сегодня считаются практически идеальными, если абстрагироваться от весьма высокой цены материала. Появление оцинкованной листовой стали (оцинкованной жести) ознаменовало завоевание монопольного положения водоотводящих элементов из этого материала.

Можно ещё упомянуть водоотводящие системы, выполняемые полностью из полимеров, которые визуально мало отличимы от стальных аналогов.

Наружные водостоки на основе стальных элементов, весьма разнообразны по внешнему виду и исполнению. Современное предложение всё более ориентируется на многослойные покрытия – металлической основы, совмещающей лёгкость и жёсткость металлических профилей с долговечностью, эстетической привлекательностью и высокими эксплуатационными свойствами полимеров.

Производители систем водостоков, для обеспечения рыночной ниши, зачастую ориентируются на производителей кровельных материалов и предлагают комплексное оборудование кровли элементами водостоков и снегозадержания, стилистически аутентичное основному покрытию.

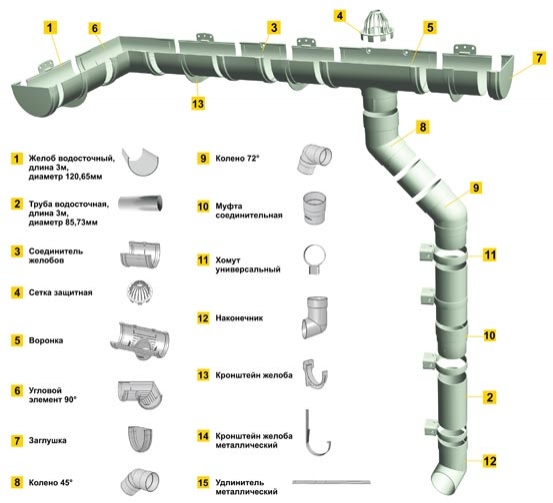

Наружные водостоки содержат два основных типа элементов, это горизонтальные подвесные желоба, осуществляющие накопление и отведение воды по периметру крыши в вертикально закреплённые водоотводящие трубы, через которые вода выпускается на рельеф или перенаправляется в организованные водоотводы и дренажную систему.

Внутренние водостоки

Внутренние водостоки, применяемые для плоских кровель, одновременно и проще, и сложнее. Они составляют часть системы внутренних коммуникаций здания и содержат приёмные воронки или дефлекторы, устанавливаемые в проектных точках крыши, где организуется сбор воды. В то же время, требования по эстетичному виду на них не распространяются, что упрощает их конструкцию и позволяет шире унифицировать изделия. Фасонные части и компоненты этих систем обычно выполняются из оцинкованной жести.

Антиобледенительные системы

Важным периодом работы системы водоотведения является осенне – зимнее время. Очень большую роль играет правильно выполненная теплоизоляция кровель, предотвращающая растапливание нижнего слоя снега, что приводит к накоплению ледяных масс и заграждению водотоков, эта проблема весьма остра именно для «плоских» кровель с малым уклоном и является одной из причин осторожного к ним отношения со стороны застройщика.

Современным решением для предотвращения обледенения участков кровель и частей водоотводящей системы, является установка антиобледенительной системы на основе гибких нагревательных элементов. Она позволяет предотвратить нештатную работу водотоков, накопления льда, образование сосулек на свесах кровли и наружных элементах водоотведения.

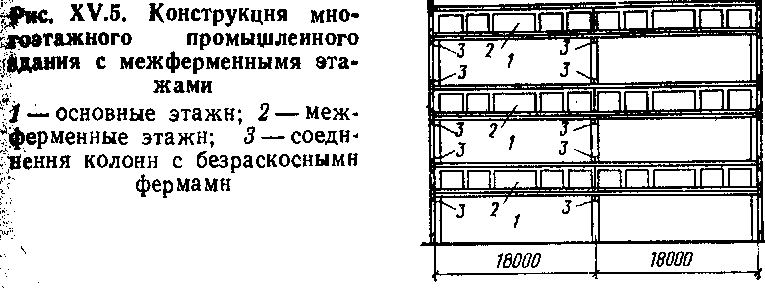

3)Изобразить здание с межферменными этажами.

Билет 12

1)Основные решения стен производственных зданий.

Стены производственных зданий выполняют из несгораемых или, в редких случаях, трудносгораемых материалов. Поэтому в качестве основных материалов для стен используют железобетонные панели, крупные бетонные блоки, шлакобетонные камни, кирпич, асбестоцементные и стальные волнистые листы, пластмассы, легкие сплавы, а также их сочетания. В зависимости от типа здания, материала стены, ее высоты, толщины и ряда других факторов применяют три конструктивных типа стен — несущие, самонесущие и фахверковые, или висячие. Несущие стены воспринимают нагрузки от междуэтажных и чердачного перекрытий, кровельного покрытия и нагрузки от ветра, а иногда и от внутрицеховых транспортных средств; пристенный каркас отсутствует. В настоящее время такое решение стен имеет ограниченное применение и употребляется в основном для небольших зданий вспомогательного назначения. Самонесущие стены воспринимают нагрузку только от собственного веса и гибко связаны с пристенным каркасом или перекрытиями (в многоэтажных зданиях). Нагрузки от покрытия и междуэтажных перекрытий, кранового оборудования и ветра передаются на несущий пристенный каркас здания. Самонесущие стены являются наиболее употребительным типом ограждения современных отечественных производственных зданий. Фахверковые стены не воспринимают никаких нагрузок и требуют расчленения на отдельные, относительно небольшие самонесущие участки, вес и усилия от которых передаются на пристенный каркас здания. Для этого создают фахверк, представляющий собой легкий вспомогательный каркас, который крепят к элементам основного каркаса. Фахверк выполняется из железобетона или стали и состоит из горизонтальных ригелей и вспомогательных стоек. Вспомогательные стойки опираются на фундаментную балку или на самостоятельные фундаменты, а горизонтальные ригели жестко крепятся к основным стойкам пристенного каркаса. Фахверк также обрамляет окна и ворота. Площади самонесущих участков стены определяют по специальным нормам. Роль вертикальных стоек фахверка часто выполняют стойки основного каркаса здания. Фахверковые стены являются основным видом наружных вертикальных ограждений для одноэтажных зданий со значительными динамическими нагрузками (от кранов с тяжелым режимом работы, молотов, прессов и т. п.) и с избыточными тепловыделениями, для неотапливаемых зданий, при строительстве в сейсмических районах, а также для ряда многоэтажных зданий. От типа стены зависит выбор строительных материалов, используемых для внешнего ограждения. Для несущих стен применяют каменные материалы — кирпич, кирпичные и бетонные блоки, монолитный железобетон. Самонесущие стены выполняют из крупных панелей или каменных материалов; первое решение является предпочтительным как более индустриальное. Фахверковые стены целесообразно выполнять из легких стеновых материалов, не требующих дополнительного усиления несущего каркаса; этому требованию отвечают многослойные панельные конструкции, а также листовые материалы (для неотапливаемых зданий). Возможно, но не рационально заполнение их кирпичом (в 1/2 кирпича, реже в 1 кирпич). Стены могут быть как с открытым, так и с утепленным каркасом и фахверком. В первом случае стеновое ограждение и остекление располагаются между каркасом (фахверком), который непосредственно выходит на фасад, что характерно для неотапливаемых зданий и для строительства в районах без отрицательных температур. Для отапливаемых зданий в большинстве климатических районов нашей страны во избежание промерзания каркас и фахверк требуют утепления. При этом стеновое ограждение и остекление располагают перед каркасом (фахверком). При проектировании одноэтажных производственных зданий особое внимание следует уделять решению торцов пролетов. Торцовые стены не воспринимают нагрузок от кранового оборудования и несущих конструкций покрытия, но часто, в силу большой высоты и величины пролета, воспринимают значительную ветровую горизонтальную нагрузку. Для обеспечения устойчивости торцовых стен в бескаркасных зданиях их усиливают пилястрами, в каркасных зданиях устанавливают дополнительные стойки фахверка на самостоятельных фундаментах. Торцовые стены, как правило, выполняют в той же конструктивной схеме и из тех же материалов, что и продольные стены. Исключение составляют стены со стороны предполагаемого расширения здания (предусматриваемого обычно с торца), которые во всех случаях целесообразно делать каркасными с заполнением из облегченных материалов для лучшего демонтажа при расширении. При проектировании стен следует иметь в виду, что выступающие внутрь помещения пристенные колонны ухудшают условия эксплуатации помещений. Поэтому, если наружный каркас при висячих (фахверковых) стенах не требует утепления, желательно внутреннюю грань стены совмещать с внутренней гранью колонн. В практике зарубежного строительства значительное распространение получил прием, когда колонны утепляют изнутри помещения, в связи с чем пристенный каркас сильно выступает за плоскость стены. Последнее используется для архитектурной выразительности фасада зданий. При этом, однако, усложняется утепление мест примыкания каркаса к перекрытиям и покрытию, а потому этот прием может быть рекомендован лишь для районов без отрицательных температур. Для предохранения стен от проникания грунтовой влаги в их нижней части устраивают гидроизоляционный слой, состоящий из рулонных материалов или цементного раствора. Слой гидроизоляции укладывают между рандбалкой и вышележащей стеной на отметке —0,030. Кирпичные стены целесообразно (применять для небольших отдельно стоящих зданий, а также для стен с большим числом ворот, дверей и технологических отверстий. Наиболее эффективными конструкциями стен из штучных материалов являются стены из керамических пустотелых блоков и облегченные конструкции кирпичных стен с воздушными прослойками, экранированными алюминиевой фольгой или заполненными пенопластом. Такие решения обеспечивают экономию материала, сокращение стоимости стен и улучшение их теплотехнических качеств. Для повышения эстетических качеств кирпичной кладки стены, выполняемые из силикатного или красного кирпича, могут иметь облицовку из керамического облицовочного семищелевого кирпича (рядового или профильного) либо из различных облицовочных плит (естественного камня, цветных глазурованных керамических, силикальцитных, бетонных плит на цветном или белом цементе, стеклоплитки и т. д.). Наиболее употребительна декоративная кладка из облицовочного кирпича, выполняемая без вертикальной перевязки швов и состоящая из чередующихся четырех ложковых и одного тычкового рядов. Возможна также организация микрорельефа стены путем выпуска отдельных кирпичей из плоскости стены или постановки их под углом к ней. Наиболее эффективна облицовка различными видами кирпича стен, выполненных из шлакобетонных блоков низких марок. Удачным примером декоративной кирпичной кладки наружных стен производственного здания может служить прецизионный корпус завода шлифовальных станков в Москве. Крепление панели к элементам несущего каркаса или фахверка позволяет расчленять стены на горизонтальные и вертикальные участки. При горизонтальной разрезке стену собирают из панелей, уложенных одна на другую и прикрепленных своими верхними концами к колоннам. Панели, располагаемые над оконными проемами, устанавливают на специальные стальные столики, укрепляемые к несущему каркасу здания. Вертикальные панели ставят на фундаментную балку, а другим концом крепят к конструкции покрытия. В многоэтажных зданиях вертикальные панели крепят к междуэтажным перекрытиям и покрытию. Наиболее распространенной является горизонтальная разрезка стены, при которой проще осуществляется крепление панелей и достигается большая герметичность швов. На лицевой поверхности бетонных панелей для декоративной отделки фасадов применяют обнажение заполнителя, слой цемента с включением битого стекла и крошки натурального камня, облицовку мелкой керамической и стеклянной плиткой, белый и цветные цементы и т. п. В настоящее время разрабатываются новые варианты решения панельных стен. По одному из них предусматривается устройство самонесущих стен одноэтажных зданий по схеме «стена — окно», т. е. глухой нижней и остекленной верхней части. В ряде случаев экономичной оказывается разрезка висячей стены на панели длиной 3 м, поскольку уменьшение рабочего пролета панели позволяет снизить ее толщину до размеров, необходимых исключительно по теплотехническим требованиям. Разработана также конструкция трехслойных стеновых панелей длиной 3 м, навешиваемых на металлический каркас— фахверк, решаемый независимо от основного каркаса здания. В зарубежном строительстве получила значительное распространение вертикальная разрезка панельньгх стен. В большинстве случаев такие панели имеют ярко выраженный вертикальный рельеф, используемый одновременно в конструктивных и архитектурных целях — для повышения жесткости панелей в горизонтальной плоскости и для увеличения пластической выразительности стены.
