2)Правила привязки осей в одноэтажных производственных зданиях.

Использование унифицированных объемно-планировочных и конструктивных решений промышленных зданий требует соблюдения единых правил привязки конструктивных элементов к разбивочным осям. Под размером привязки понимают расстояние от разбивочной оси до грани или геометрической оси сечения конструктивного элемента. Единые правила привязки конструкций к разбивочным осям и единство систем сопряжений их между собой обеспечивают взаимозаменяемость конструкций и позволяют исключить или свести к минимуму число доборных элементов. В одноэтажных каркасных зданиях при привязке колонн крайних и средних рядов, наружных продольных и торцевых стен, колонн в местах устроиства температурных швов, а также в местах перепада высот между пролётами и примыкания взаимно перпендикулярных направлений пролётов используют привязки "нулевая", "250" и "500" ("600") мм. Нулевая" привязка должна быть преимущественной, так как при ней исключается применение доборных ограждающих и несущих элементов вместах устройства температурных швов, высотных перепадов и примыкания пролетов различного направления. Ее используют при всех видах материалов каркаса в бескрановых зданиях и в зданиях с подвесными и опорными кранами, если высота от пола до низа несущих конструкций не превышает 14,4 м, а грузоподъемность кранов - 32 т. При "нулевой" привязке внешние грани колонн крайних продольных рядов (рис. IV-!, а, б) совмещают с разбивочными (координационными) осями. При этом внутренняя поверхность продольных наружных стен и положение разбивочной оси совпадают за исключением случаев применения крупноразмерных навесных (самонесущих) конструкций стен. В этих случаях для удобства монтажа и расположения приборов крепления предусматривают зазоры 30 мм между внешними гранями колонн и внутренней поверхностью стен. При привязке "250" и более (кратной 50 мм) внешние грани колонн смешают наружу с разбивочной оси на 250 мм (рис. IV-!, в). Такая привязка допускается в зданиях с мостовыми кранами грузоподъемностью более 32 т, при высоте пролета более 14,4 м и шаге колонн 6 м, а также в зданиях при шаге колонн 12 м и высоте пролетов более 12 м. В таких зданиях использование привязки "250" и более вызвано увеличением размеров сечения колонн и подколенников, а в ряде случаев необходимостью устройства проходов для ремонта и обслуживания подкрановых путей мостовых кранов. В торцах зданий геометрические оси сечения основных колонн средних и крайних рядов смешают с разбивочной оси внутрь на 500 мм, а сама разбивочная ось совмещается с внутренней поверхностью торцевой стены. В случае необходимости между поверхностью стены и разбивочной осью оставляется зазор 30 мм (рис. IV-!, г). Такое правило привязки позволяет производить конструктивно оправданное размещение фахверковых колонн у торцевых стен и подстропильных и стропильных конструкций покрытия без доборных элементов.

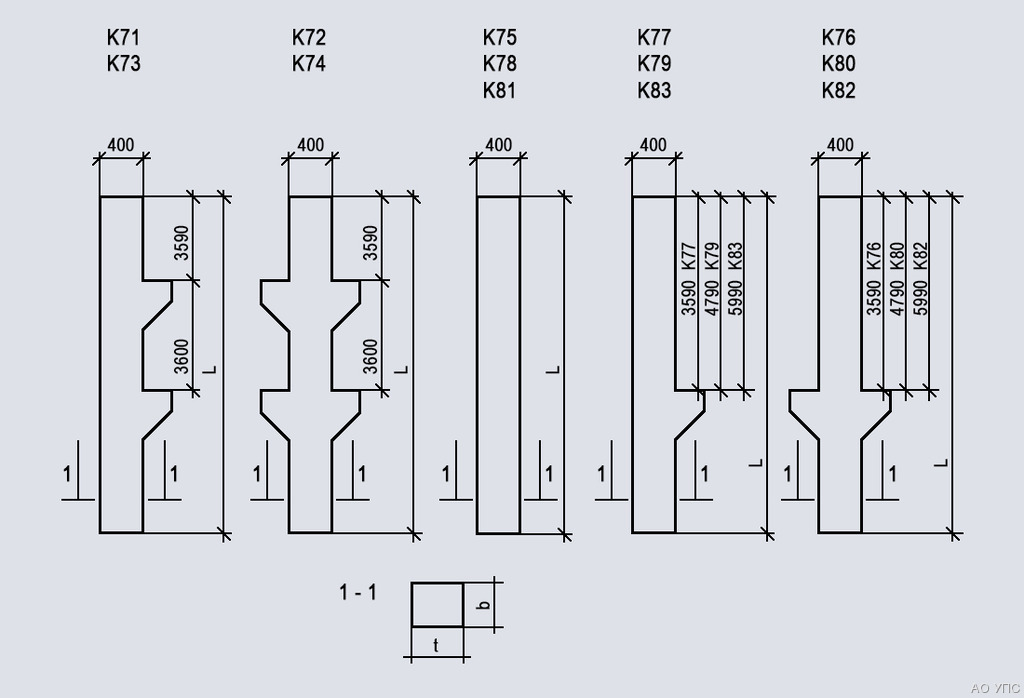

3)Изобразить колонну многоэтажного производственного здания.

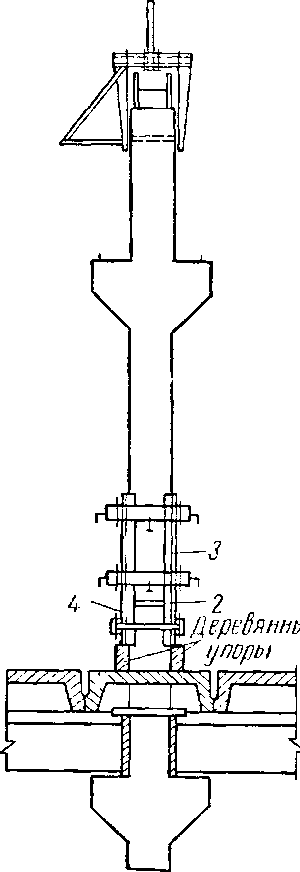

Монтаж колонны многоэтажного промышленного здания: 1 — полуавтоматический захват; 2 — стык; 3 — кондуктор; 4 — риски; 5 — деревянные подкладки

Билет 10

1)Несущие конструкции одноэтажных производственных зданий.
