Приложения
Приложение 1
Условные знаки
№ п/п |
Название условных знаков |
Изображение на планах М 1:500, 1:1000 |
1 |
2 |
3 |
1 |
Пересечение координатных линий |
|
2 |
Луговая растительность |
|
3 |
Лес |
|
4 |
Мосты деревянные однопролетные |
|
5 |
Постройки огнестойкие нежилые выше одного этажа |
|
6 |
Выгоны |
|
7 |
Линии электропередачи низкого напряжения на столбах |
|
8 |
Точки съемочного обоснования |
|
9 |
Горизонтали |
|
10 |
Грунтовые дороги проселочные |
|
11 |
Заборы деревянные сплошные с воротами |
|
12 |
Отдельно стоящие деревья а)широколиственные б)ель или пихта |
а) |
Окончание прил. 1 |
||
1 |
2 |
3 |
13 |

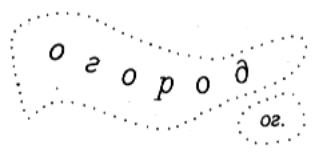

Огороды |
б) |
|

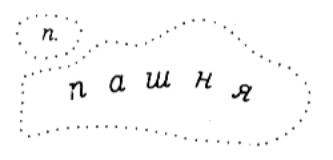

Пашни |
а) |
14 |
Кустарники |
|
15 |

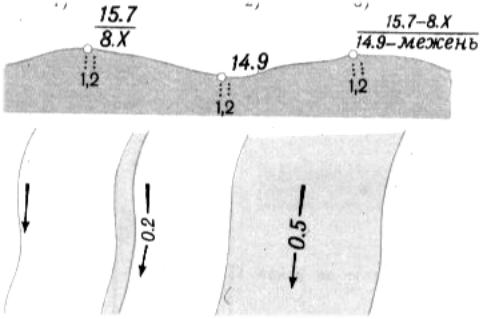

Береговые линии постоянные и определенные Отметки урезов воды и даты их измерения
Реки и ручьи |
|
б)
Приложение 2

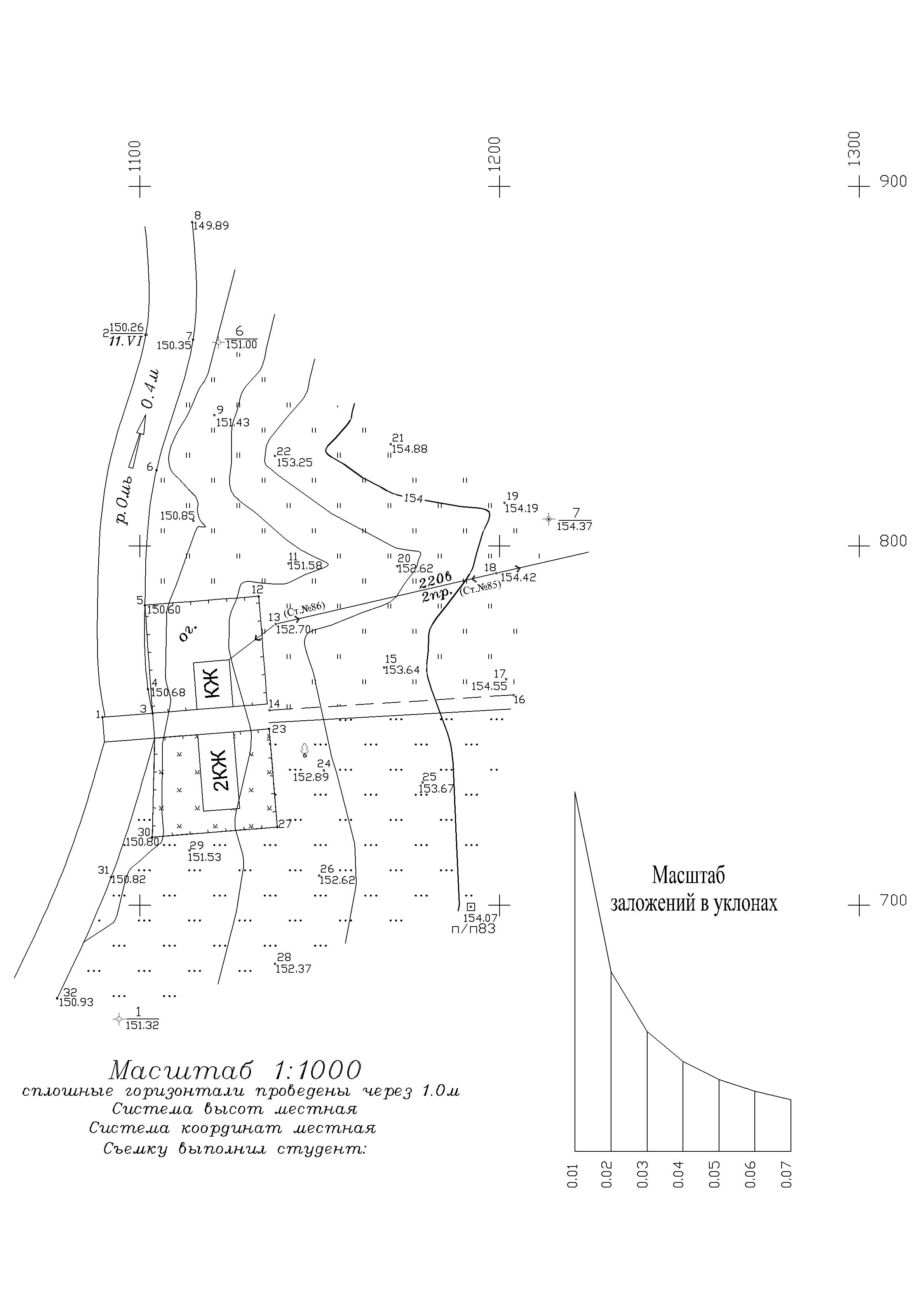

Топографический план местности
Приложение 3

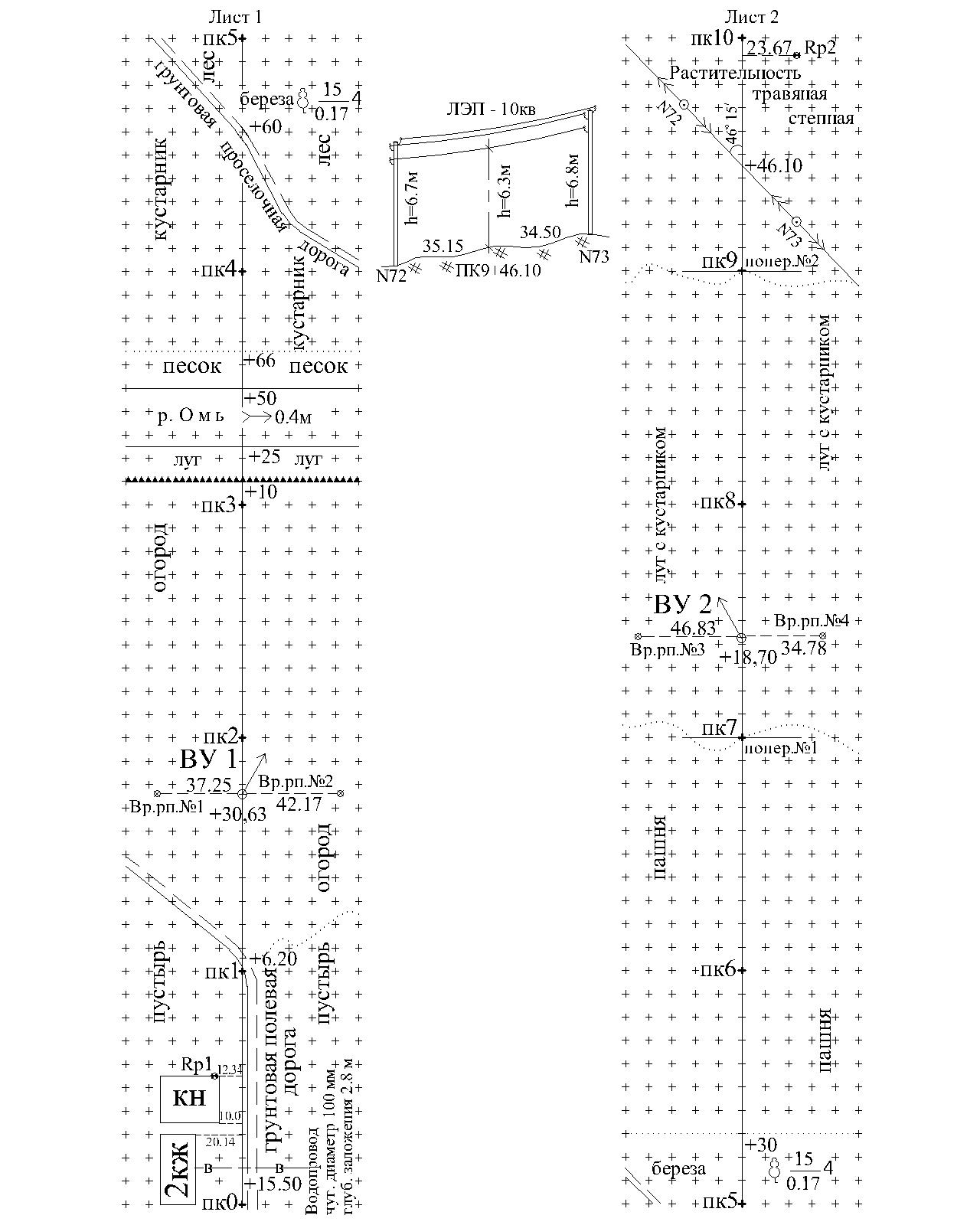

Пикетажная книжка
Приложение 4
Ведомость прямых и кривых
Номера точек |
Пикетажное значение ВУ |
Углы поворота φ |
Элементы кривых, м |
|||||||
правый |
левый |
R |
T |
K |
Д |
Б |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
||
НТ |
ПК0 |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
||
ВУ 1 |
ПК2 + 30.63 |
18˚ 20΄ |
|
660 |
106, 50 |
211,18 |
1,82 |
8,54 |
||
|
|
|
|
|
|
|
|
|
||
ВУ 2 |
ПК7 + 18.70 |
|
23˚05΄ |
860 |
175,62 |
346,48 |
4,76 |
17,75 |
||
|
|
|
|
|
|
|
|
|
||
КТ |
ПК 10 |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
||
|
Σφправых =18˚20΄ |
|
ΣК=557,66 м |
|||||||
|
Σφлевых =23˚05΄ |
|
|
ΣД=6,58 м |
||||||
|
Σφп – Σφл=-4˚45΄ |
|
|
|
|
|
||||
Окончание прил. 4
Пикетажное положение точек |
Прямая вставка |
Расстояние между вершинами |
Дирекционный угол |
Румб |
||
НК |
КК |
|||||
P(м) |
S(м) |
α |
r |
|||
10 |
11 |
12 |
13 |
14 |
15 |
|
|
|
|
|
|
|
|
|
|
124,13 |
230,63 |
132˚40΄ |
ЮВ 47˚20΄ |
|
ПК1 +24,13 |
ПК3+35,31 |
|
|
|
|
|
|
|
207,77 |
489,89 |
151˚00΄ |
ЮВ 29˚00΄ |
|
ПК5 +43,08 |
ПК8+89,56 |
|
|
|
|
|
|
|
110,44 |
286,06 |
127˚55΄ |
ЮВ 52˚05΄ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ΣР =442,34 м |
|
|
|
||
|
|
ΣS = 1006,58 м |
|
|
||
|
|
|
|
αк- αн= -4˚45΄ |
||
ΣР+ΣК=442,62 м +557,38 =1000,00 м |
|
|
||||
ΣS–ΣД=1006,86 –6,86=1000,00 м |
|
|
||||
Приложение 5
