5.2 Второй этаж
На втором этаже здания находятся 10 сотрудников, и для каждого сотрудника выделяется личный персональный компьютер (синий квадрат на плане этажа «С»). Красным квадратом выделен сервер сети «Сс», а зеленым – расположение коммутатора «К».
С
С
С
С
С
С
С
С
С
К
Ссс
Рисунок 6 – план второго этажа
Рассмотрим кабинеты сотрудников:
Центр информатизации: Общая площадь помещения составляет 12 м2. В данном помещении работают 2 человека, на каждого из которых выделено по 3,5 м2. В кабинете установлен один персональный компьютер и сервер (рис.6).
Кабинет председателя суда: Общая площадь данного помещения составляет 12 м2. В кабинете установлен один персональный компьютер (рис. 6).
Кабинет заместителя: Общая площадь помещения составляет 12 м2. В кабинете установлен один персональный компьютер (рис. 6).
Кабинеты судей: На этаже расположено 6 кабинетов судей, площадь пяти из них составляет 12 м2, а оставшегося 10 м2. В каждом кабинете расположено по одному персональному компьютеру (рис. 6).
5.3 Третий этаж

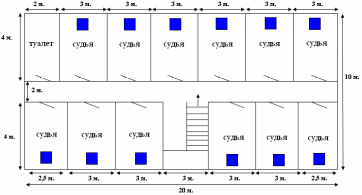

На третьем этаже здания находятся 12 кабинетов судей, два из которых имеют площадь по 10 м2, а остальные по 12 м2. Для каждого судьи выделяется личный персональный компьютер (синий квадрат на плане).
С
С
С
С
С
С
С
С
С
С
С
С
Рисунок 7 – план третьего этажа
6. Расчет необходимого оборудования
Таблица 1 – Количество необходимого сетевого оборудования
№ |
Товар |
Ед. |
Кол-во |
1 |
Коммутатор D-Link Smart Switch, DES-1250G, 48-port. |
шт. |
1 |
2 |
Коннектор RJ-45 |
шт. |
44 |
3 |
СКС “Exalan +” Кабель UTP, 4 пары, кат. 5е, PVC, 305 м. |
м. |
687 |
4 |
Розетка внешняя 1xRJ45 UTP, кат. 5е |
шт. |
44 |
5 |
Патч-корд UTP, кат. 5е, 3м. |
шт. |
46 |
6 |
Монтажный короб |
м. |
145 |
Рассмотрим расположение сетевого оборудования на первом этаже
С
С
С
С
С
С
С
С
С
С
С
С
С
С
С
С
С
С
С
С
С
С
С
С
Рисунок 8 – организация сети первого этажа
Для организации сети первого этажа потребуется 380 м. кабеля, 24 розетки RJ45, 24 патч-корда, 55 м. монтажного короба и 24 сетевых карт на каждый компьютер соответственно.
На плане первого этажа (рисунок 8), красной линией показана прокладка кабеля. Кабель прячется в монтажный короб. Учитывая, что в здании предполагаются навесные потолки, то проблемы с прокладкой кабеля в коридорах отпадает. Сетевые платы компьютеров соединяются с кабелем при помощи патч-кордов. На плане так же отмечен желтым цветом(треугольником) монтажный короб, ведущий всю сеть первого этажа на второй, к коммутатору.
Рассмотрим расположение сетевого оборудования на втором этаже
С
С
С
С
С
С
С
С
С
К
Ссс
Рисунок 9 – организация сети второго этажа
Для организации сети второго этажа потребуется 96 м. кабеля, 8 розеток RJ45, 10 патч-кордов, 33,5 м. монтажного короба, 10 сетевых карт на каждый компьютер соответственно и коммутатор на 48 портов.
С целью экономии, было принято решение установить коммутатор, к которому будут подключены все компьютеры сети. Коммутатор DES-1250G представляет собой экономически эффективное решение для малого и среднего бизнеса и обеспечивает простоту настройки производительности и безопасности сети. Этот коммутатор имеет 48 портов Ethernet 10/100BASE-TX и 2 комбинированных порта 1000BASE-T/SFP для гибких подключений Gigabit Ethernet. Он поддерживает функции, важные для интенсивно использующих полосу пропускания приложений, что позволяет реализовать качество сервиса QoS (Quality of Service) и безопасность сети не требует настройки сложных функций сетевого управления, обычно предоставляемые в других управляемых коммутаторах.
Рисунок 10 – коммутатор D-Link DES-1250G
На плане второго этажа (рисунок 9), красной линией показана прокладка кабеля. Кабель прячется в монтажный короб. Сетевые платы компьютеров соединяются с кабелем при помощи патч-кордов. На плане так же отмечен желтым цветом (треугольник) монтажный короб, ведущий сеть из первого этажа и третьего на второй, к коммутатору.
Рассмотрим расположение сетевого оборудования на втором этаже
С
С
С
С
С
С
С
С
С
С
С
С
Рисунок 11 – организация сети третьего этажа
Для организации сети третьего этажа потребуется 211 м. кабеля, 12 розеток RJ45, 12 патч-кордов, 56,5 м. монтажного короба и 12 сетевых карт на каждый компьютер соответственно.
На плане третьего этажа (рисунок 11), красной линией показана прокладка кабеля. Кабель прячется в монтажный короб. Сетевые платы компьютеров соединяются с кабелем при помощи патч-кордов. На плане так же отмечен желтым цветом монтажный короб, ведущий всю сеть третьего этажа на второй, к коммутатору.
