14. Узо применение. Принцип действия.

Устройство защитного отключения (сокр. УЗО; более точное название: устройство защитного отключения, управляемое дифференциальным (остаточным) током, сокр. УЗО−Д) или выключатель дифференциального тока (ВДТ) или защитно-отключающее устройство (ЗОУ) — механический коммутационный аппарат или совокупность элементов, которые при достижении (превышении) дифференциальным током заданного значения при определённых условиях эксплуатации должны вызвать размыкание контактов. Может состоять из различных отдельных элементов, предназначенных для обнаружения, измерения (сравнения с заданной величиной) дифференциального тока и замыкания и размыкания электрической цепи (разъединителя)^[1].

Основная задача УЗО — защита человека от поражения электрическим током и от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.

Широкое применение также получили комбинированные устройства, совмещающие в себе УЗО и устройство защиты от сверхтока, такие устройства называются УЗО−Д со встроенной защитой от сверхтоков, автоматический выключатель дифференциального тока (АВДТ), либо просто диффавтомат. Часто диффавтоматы снабжаются специальной индикацией, позволяющей определить, по какой причине произошло срабатывание (от сверхтока или от дифференциального тока).

УЗО предназначены для

• Защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при непосредственном прикосновении (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением). Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 мА).

• Предотвращения возгораний при возникновении токов утечки на корпус или на землю.

Принцип работы УЗО основан на измерении баланса токов между входящими в него токоведущими проводниками с помощью дифференциального трансформатора тока. Если баланс токов нарушен, то УЗО немедленно размыкает все входящие в него контактные группы, отключая таким образом неисправную нагрузку.

Обнаружение токов утечки при помощи УЗО является дополнительным защитным мероприятием, а не заменой защиты от сверхтоков при помощи предохранителей, так как УЗО никак не реагирует на неисправности, если они не сопровождаются утечкой тока (например, короткое замыкание между фазным и нулевым проводниками).

15. Электробезопасность. Защитное зануление, область применения, назначение. Принцип действия.

 Зануление - это преднамеренное электрическое соединение открытых проводящих частей электроустановок с глухозаземленной нейтральной точкой генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.

Для соединения открытых проводящих частей потребителя электроэнергии с глухозаземленной нейтральной точкой источника используется нулевой защитный проводник.

Нулевым защитным проводником называется проводник, соединяющий зануляемые части (открытые проводящие части) с глухозаземленной нейтральной точкой источника питания трехфазного тока или с заземленным выводом источника питания однофазного тока, или с заземленной средней точкой источника питания в сетях постоянного тока.

Область применения зануления:

• электроустановки напряжением до 1 кВ в трехфазных сетях переменного тока с заземленной нейтралью (система

TN – S; обычно это сети 220/127, 380/220, 660/380 В);

• электроустановки напряжением до 1 кВ в однофазных сетях переменного тока с заземленным выводом;

• электроустановки напряжением до 1 кВ в сетях постоянного тока с заземленной средней точкой источника.

Принцип действия зануления. При замыкании фазного провода на зануленный корпус электропотребителя (рис. 4.10) образуется цепь тока однофазного короткого замыкания (то есть замыкания между фазным и нулевым защитным проводниками). Ток однофазного короткого замыкания вызывает срабатывание максимальной токовой защиты, в результате чего происходит отключение поврежденной электроустановки от питающей сети. Кроме того, до срабатывания максимальной токовой защиты происходит снижение напряжения поврежденного корпуса относительно земли, что связано с защитным действием повторного заземления нулевого защитного проводника и перераспределением напряжений в сети при протекании тока короткого замыкания.

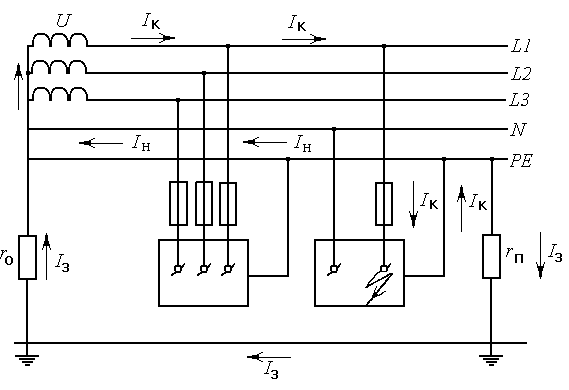

Рис. 4.6. Принципиальная схема зануления в системе TN - S

1 – корпус электроустановки (электродвигатель, трансформатор и т. п.); 2 – аппараты защиты от токов КЗ (предохранители): R₀ – сопротивление заземления нейтрали обмотки источника тока; R_П– сопротивление повторного заземления нулевого защитного проводника; I_к – ток КЗ; I_н – часть тока КЗ, протекающего через нулевой защитный проводник; I_з – часть тока КЗ, протекающего через землю – корпус электроустановки (электродвигатель, трансформатор и т. п.); 2 – аппараты защиты от токов КЗ (предохранители): R₀ – сопротивление заземления нейтрали обмотки источника тока; R_П – сопротивление повторного заземления нулевого защитного проводника; I_к – ток КЗ; I_н – часть тока КЗ, протекающего через нулевой защитный проводник; I_з – часть тока КЗ, протекающего через землю – корпус электроустановки (электродвигатель, трансформатор и т. п.); 2 – аппараты защиты от токов КЗ (предохранители): R₀ – сопротивление заземления нейтрали обмотки источника тока; R_П – сопротивление повторного заземления нулевого защитного проводника; I_к – ток КЗ; I_н – часть тока КЗ, протекающего через нулевой защитный проводник; I_з – часть тока КЗ, протекающего через землю

Следовательно, зануление обеспечивает защиту от поражения электрическим током при замыкании на корпус за счет ограничения времени прохождения тока через тело человека и за счет снижения напряжения прикосновения.
