3.4 Обозначение листов графической части курсового и дипломного проекта (работы)
При кодировке различных видов графических документов рекомендуется обозначать их следующим учебным шифром:
-ПЛ - генеральные планы, планировка помещений, оборудования;
-ТК - технологическая карта;
-ГР - графики и диаграммы;
-МЧ - монтажный чертеж;
-ГЧ - габаритный чертеж;
-СБ - сборочный чертеж.
Пример обозначения листов графической части дипломного проекта:
-00.2011.2-74 06 01.1.12ук.01 ТК;
- 00.2011.2-74 06 01.1.12ук.03.000 СБ и т. д.
4 Общие требования к оформлению графической части проекта (работы)
Запрещается представление графического материала на изделия сборочные единицы промышленного производства, если в них не внесены конструкторские изменения, предложенные автором проекта. Изменения конструкции изделия, предложенные в дипломном проекте, показываются на чертеже сплошной основной линией толщиной S = 0,5 -1,4 мм. Остальные элементы конструкции вычерчивают сплошной тонкой линией, толщиной S/2. Графическая и иллюстрационная документация проекта (работы), не помещенная в пояснительную записку, должна выполняться карандашом на чертежной бумаге стандартных форматов. Диаграммы и таблицы допускается выполнять черной или цветной тушью.
4.1 Форматы
4.1.1 ГОСТ 2.301-68 устанавливает основные и дополнительные форматы (рисунок 2). Основные форматы обозначаются так: А0 А1, А2, A3, А4, А5. Форматы А0 и А5 допускается применять при необходимости. Допускается использовать для чертежей дополнительные форматы А2х3, А2х4, А3х3, А4х3, А4х4 и др.
4.1.2 Форматы листов определяются размерами внешней рамки, выполненной тонкими линиями, или кромки листа. Внутри внешней рамки или кромки листа сплошной линией, равной толщине основной линии чертежа, проводится внутренняя рамка на расстоянии 5 мм справа, сверху и снизу и 20 мм слева для брошюровки.
4.2 Масштабы
4.2.1 Масштабом называется отношение линейных размеров изображения предмета на чертеже к его действительным размерам.
В соответствии с ГОСТ 2.302-68 установлены следующие масштабы:
- масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.
- масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.
В графе основной надписи масштаб обозначается цифрами: 1:1; 1:2; 2:1 и т. д.
Масштаб изображения на чертеже, отличающийся от указанного в основной надписи, указывают рядом с надписью, относящейся к изображению, например: А-А (1:1); Б (5:1).
4.2.2 При выполнении чертежей изделий, сборочных единиц и их деталей рекомендуется применять масштаб изображения 1:1, так как он позволяет лучше представлять действительные размеры элемента. Применение других масштабов согласовывается с руководителем проекта.
4.3 Основная надпись
4.3.1 На всех листах графических документов в правом нижнем углу (на листах формата А4 вдоль короткой стороны листа) располагают основные надписи. Для чертежей, схем и других листов графической части основные надписи выполняют по форме 1 ГОСТ 2.104 - 2006 (рисунок 3).

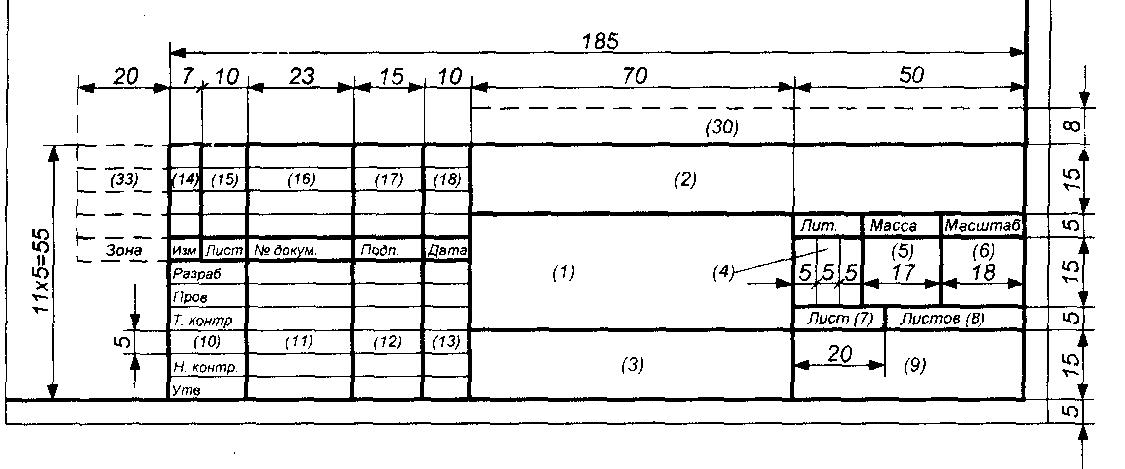

Рисунок 3 – Основная надпись по форме 1
Если сборочный чертеж представлен на нескольких листах, основную надпись по форме 1 выполняют на первом листе с главной проекцией, а на остальных - по форме 2а (рисунок 4).

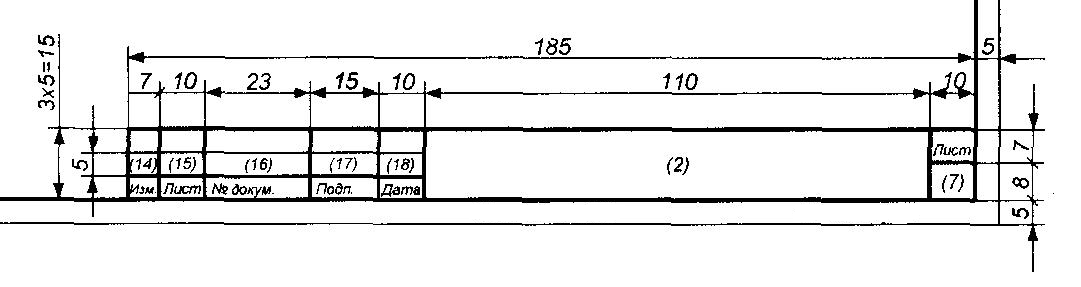

Рисунок 4 – Основная надпись по форме 2а
На текстовых документах, состоящих из нескольких листов (ведомость дипломного проекта, пояснительная записка, спецификация и др.), основную надпись на заглавных листах необходимо выполнять по форме 2 (рисунок 5), а на последующих - по форме 2а. На листах стандартных форматов с иллюстрационным материалом основную надпись выполняют по форме 2.

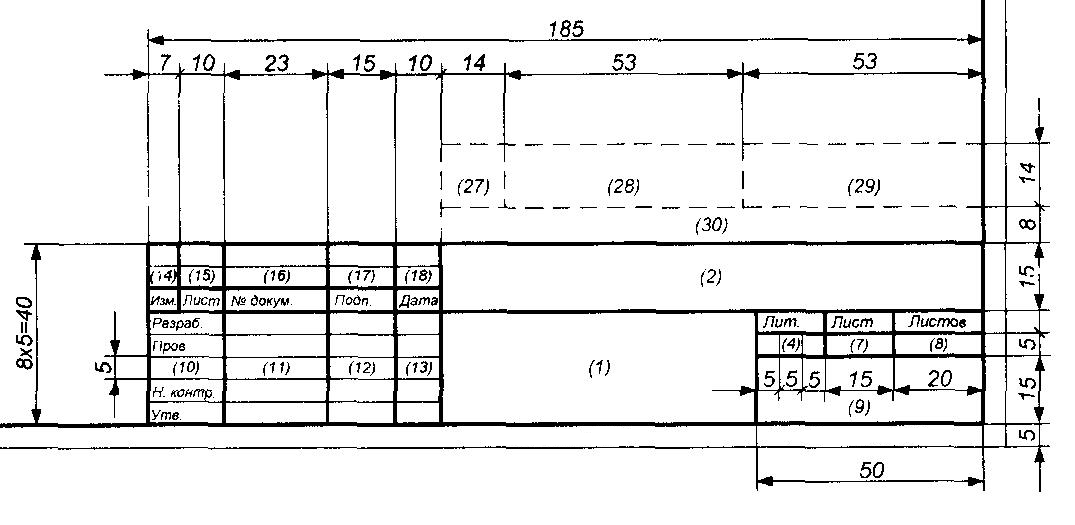

Рисунок 5 – Основная надпись по форме 2
На строительных чертежах выполняется основная надпись в соответствии с ГОСТ 21.101-93.

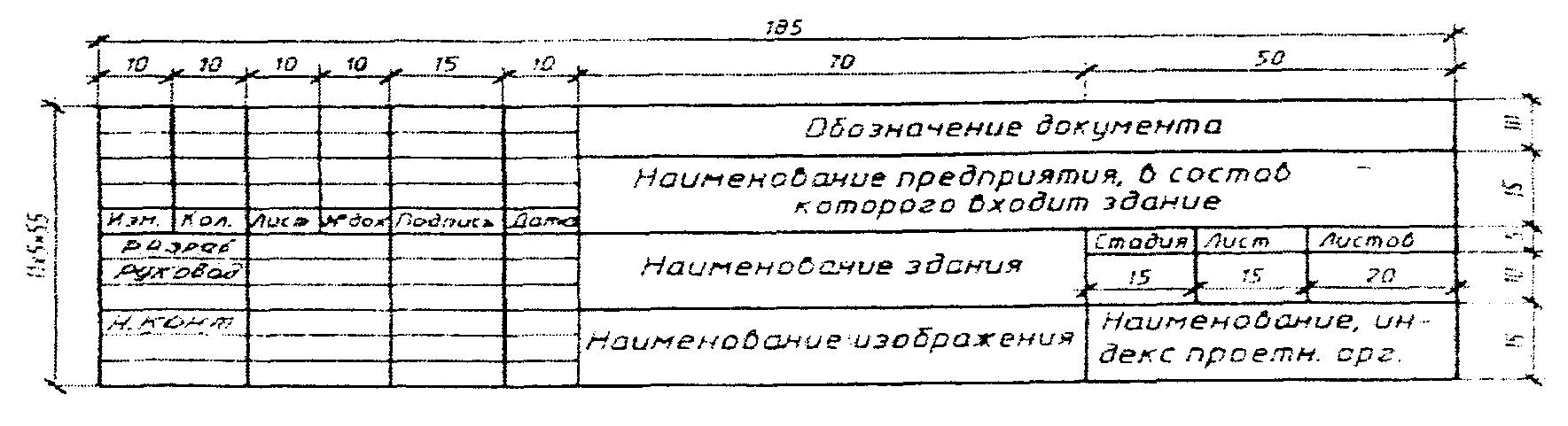

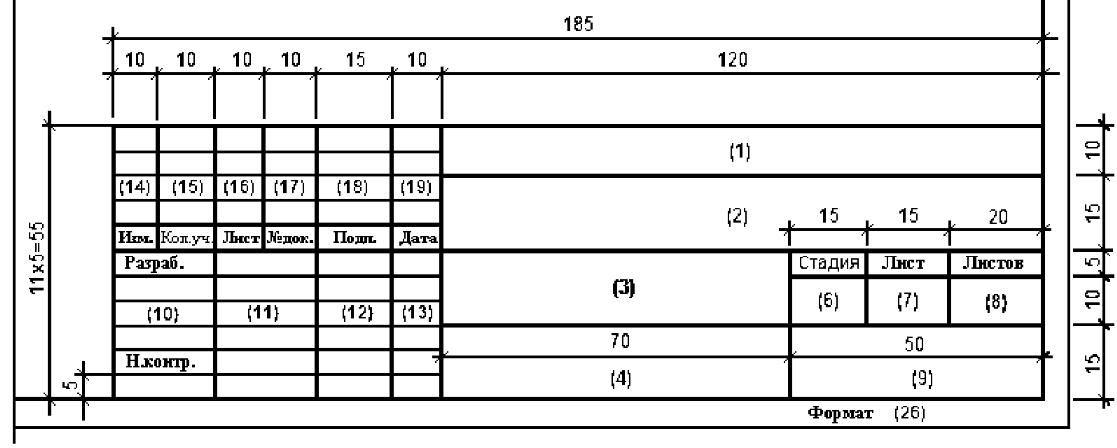

Рисунок 6 – Основная надпись на строительных чертежах
Заполнение граф основных надписей делают чертежным шрифтом 3,5 или 5 строчными буквами. Первая буква начала надписи в графе должна быть прописной.
В графах основной надписи (номер графы на рисунке показан в скобках) указывают следующее.
В графе 1 - наименование изделия (листа графической части проекта). Наименование изделия (листа) записывается в именительном падеже в единственном числе. В наименовании, состоящем из нескольких слов, должен быть прямой порядок слов, например: «Вал распределительный», «Схема грузопотока», «Планировка центральной ремонтной мастерской» и т. д.
В графе 2 - обозначение документа: чертежа, графика, схемы, спецификации и т. д.
В графе 3 - обозначение материала детали (заполняется только на чертежах деталей). Обозначение металла в конструкторской документации должно соответствовать его обозначению, приведенному в стандарте, с той полнотой, которая необходима в каждом отдельном случае. Если сортамент металла не устанавливается, обозначение должно содержать наименование материала, марку и номер стандарта или технических условий, например: СЧ15 ГОСТ 1412-85, сталь 45 ГОСТ 1050-88. Если деталь должна быть изготовлена из сортового материала определенного вида обработки, состояния материала, профиля и размера, то в графе 3 материал такой детали записывается в соответствии с обозначением, присвоенным ему в стандарте на сортамент. Например, сталь калиброванная диаметром 20 мм, класса точности 4 по ГОСТ 7417-75, марки 35, нагартованная, пятой категории, качество поверхности группы Б по ГОСТ 1050-88 обозначают следующим образом
Сталь горячекатаная обычной точности прокатки В диаметром 50 мм, марки 30, 2-й категории, подгруппы б
То же, полосовая, толщиной 36 мм, шириной 90 мм, марки 45, 4-й категории, диаметр заготовки 60 мм, подгруппы б, термически обработанная Т
Прокатная угловая неравнополочная сталь размером 63х40х4 мм, марки Cт 2 сп, обычной точности прокатки (Б)
Допускается в условном обозначении материала не указывать класс точности, категорию, качество поверхности и другие параметры, если они не влияют на эксплуатационные качества детали. Например:
В графе 4 - литеру, присвоенную проекту. Графа заполняется с левой клетки. Документации дипломных и курсовых проектов (работ) присваивается литера «У» (учебный).
В графе 5 - массу изделия без указания единицы измерения. На чертежах дипломных и курсовых проектов (работ) графа не заполняется.
В графе 6 - масштаб (проставляется в соответствии с ГОСТ 2.302-68 и ГОСТ 2.109-73). Если сборочный чертеж выполняется на двух и более листах и изображения на отдельных листах выполнены в масштабе, отличающемся от указанного в основной записи первого листа, графу в основной надписи на этих листах не заполняют. На графиках, схемах и других листах графической части, которые выполняются без масштаба, графу не заполняют.
В графе 7 - порядковый номер листа. Если один лист, то графу не заполняют.
В графе 8 - общее количество листов (графа заполняется только на первом листе).
В графе 9 - указывается наименование учреждения образования (УО«КГАТК»).
В графе 10 - характер работы, выполняемой лицом, подписывающим документ. Свободную строку заполняют по усмотрению разработчика, например: «Заказчик проекта», «Консультант» (по разделам «Проектирование технологии», «Конструкторская разработка», «Охрана природной среды» и др.).
В графе 11 - фамилии лиц, подписавших документ.
В графе 12 - подписи лиц, фамилии которых указаны в графе 11. Подписи лиц, разработавших данный документ и ответственных за нормоконтроль, являются обязательными.
В графе 13 - даты подписания документа.
Графы 14-18 в основных надписях на документации проектов (работ) не заполняют.
