3 Обозначение документации проекта (работы)

3.1 Пояснительная записка

Пояснительной записке, всем чертежам, схемам, графикам и диаграммам, не помещенным в записку, должно быть присвоено обозначение. Обозначение записки указывается на титульном листе, документации графической части и иллюстрационного материала в графе 2 основной надписи.

3.2 Кодирование текстовых документов курсовых и дипломных проектов пояснительной записки

3.2.1 Обозначение дисциплины:

00 – дипломный проект;

01 – курсовой проект по дисциплине «Техническая механика»;

02 – курсовой проект по дисциплине «Производственная эксплуатация машинно-тракторного парка»;

03 – курсовой проект по дисциплине «Техническое обслуживание сельскохозяйственной техники»;

04 – курсовая работа по дисциплине «Организация и планирование сельскохозяйственного производства»;

05 – курсовой проект по дисциплине «Электрооборудование сельскохозяйственного производства»;

06 – курсовой проект по дисциплине «Электроснабжение сельского хозяйства»;

07 – курсовая работа по дисциплине «Организация и планирование электрификации в сельскохозяйственном производстве»;

08 – курсовой проект по дисциплине «Автоматизация технологических процессов»;

09 – курсовая работа по дисциплине «Технология производства продукции растениеводства»;

10 – курсовая работа по дисциплине «Растениеводство»;

11 – курсовая работа по дисциплине «Менеджмент на сельскохозяйственном предприятии;

12 – курсовая работа по дисциплине «Организация сельскохозяйственного производства;

13-20 - резервные обозначения.

3.2.2 Год выполнения проекта (работы) обозначаются цифрами, например: 2010, 2011 и т. д.

3.2.3 Обозначение специальности:

2-74 06 01 - «Техническое, обеспечение процессов сельскохозяйственного производства»;

2-74 06 31 - «Энергетическое обеспечение сельскохозяйственного производства».

3.2.4 Обозначение вида обучения:

1 - дневное обучение;

З - заочное обучение.

3.2.5 Обозначение номера раздела:

Номер раздела обозначается в соответствии с проектным заданием.

Первый номер задания «Производственно-экономическая характеристика».

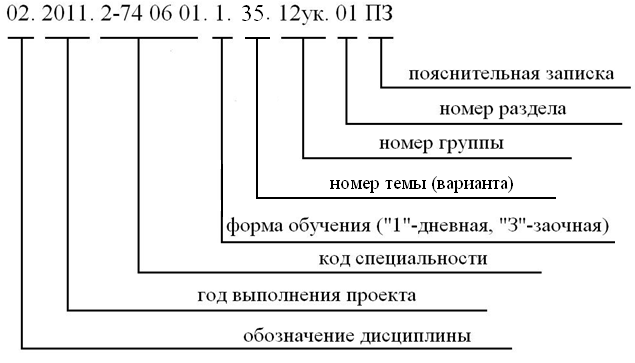

3.2.6 Полное кодирование ПЗ курсовых и дипломных проектов (работ) выполняется только в основной надписи по форме 2 и на первых листах разделов, а на последующих листах раздела может указываться только номер раздела в ПЗ, например: 01 ПЗ; 02 ПЗ и т. д.

3.3 Наименование и код схем

Наименование и код схем определяют их видом и типом. Наименование схемы комбинированной определяют комбинированными видами схем и типами схемы.

Наименование схемы объединенной определяют видом схемы и объединенными типами схемы.

Код схемы должен состоять из буквенной части, определяющей вид схемы, и цифровой части, определяющей тип схемы.

Виды схем обозначают буквами:

- электрические - Э;	- деления - Е;
- гидравлические - Г;	- комбинированные - С;
- пневматические - П;	- оптические - Л;
- кинематические - К;	-вакуумные-В;
- энергетические - Р;	- газовые - X.

Типы схем обозначают цифрами:

- структурные - 1;	- подключения - 5;
- функциональные - 2;	- общие-6;
- принципиальные (полные) - 3;	- расположения - 7;
- соединений (монтажные) - 4;	- объединения - 0.

Например: схема электрическая принципиальная – Э3; схема гидравлическая соединения - Г4; схема деления структурная - Е1; схема электрогидравлическая принципиальная – С3; схема электрогидропневматическая принципиальная – С3; схема электрическая соединений и подключений - Э0.
