О тветы

+1.4шт 2.5шт 3.6шт 4.7шт 5.8шт

4 6.Определить мощность, выделяемую на участке цепи:

U=120В; R=40Oм

Ответы:

1.480Вm +2.360Вm 3.300Вm 4.160Вm 5.3Вm

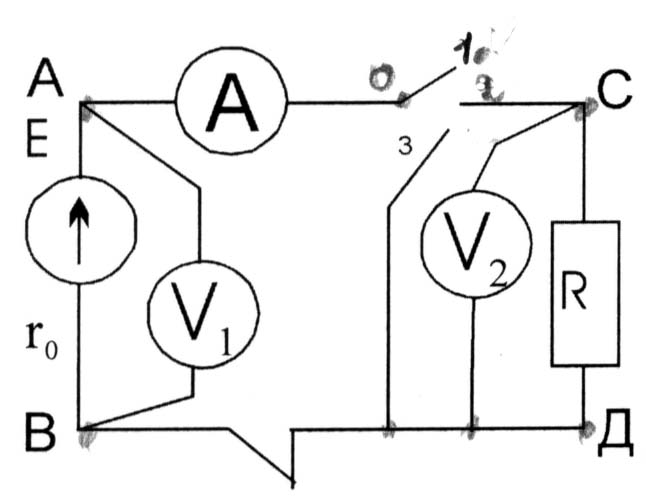

47?. В приведенной электрической цепи показания измерительных приборов позволяют судить о режиме цепи.

У казать ошибку в названии режима работы цепи или несоответствие уравнения указанному режиму работы

1. U₁=U₂=Е-Ir_о– рабочий режим

2. +U₁=Е=U₂ I=0 – холостой ход (0-1)

3. U₁=Е-Ir_о=О U₂=0 I= E/r₀=Imax -режим короткого замыкания (0-3)

48?. При каком способе соединения увеличивается общая ЭДС источников энергии?

Ответ : -1. При параллельном; + 2. При последовательном.

49.? Источник энергии( Е= 25 В; r₀=0.1 Ом) питает энергией электрическую лампу (R=4.9Ом). Определить мощность лампы.

+ 1)122,5 Вт 2) 241 Вт 3) 340 Вт 4) 421,2 Вт 5)36,5 Вт

50.? Какую мощность теряет генератор на внутреннем участке, если

E=13,2В I=24А r₀=0,050Ом

Ответ:1.64,0Вm; 2,31,6Вт ;3.26,52Вm ; + 4.28,8Вm; 5. 52,88Вт.

51.? Какую мощность развивает генератор , если

E=13,2В R=0.2Ом; r₀=0,050Ом

Ответы:(ответ округлен до целого значения)

+1.640Вm 2.558Вm 3.448Вm 4.697Вm 5.1112Вm

52.? Указать ошибку среди указанных формул:

1.g=g₁+g₂+g₃ 2.P=U²/R 3.R= /gS +4.R₁₂=R₁+R₂/R₁R₂ 5.P=P₁+P₂+P₃

53. ? Определить напряжение на зажимах аккумулятора, если известно: Е=13,2В; I=50А; r₀=0,02 Ом

Ответы: 1.13,2В; 2.13,0В; 3.12,5В; +4.12,2В; 5.12В

54.? Представлены упрощенные схемы электрооборудования автомобиля. Указать на котором из них происходит процесс зарядки аккумулятора.

1)– а; 2)– б; +3)– в;

55?. Какая из приведенных формул не соответствует данной схеме, если известно:

R ₁= 10 Ом; R₂ =20 Ом; R₃ =15 Ом ?

1. U₁+U₂+U₃=U;

2. I₁=I₂=I₃=I;

3. U₁>U₂;

+4)U₂>U₃;

56.? По величинам напряжений установить у какого из конденсаторов емкость будет наибольшей?

+ 1)С₁;

2)С₂;

3)С₃;

4)С₁=С₂=С₃;

5)Для ответа недостаточно данных;

57?. Дано: P_Л1=50 Вт; P_Л2=20 Вт; P_Л3=75 Вт;

К акая из ламп, приведенных в данной схеме будет гореть ярче. Лампы рассчитаны на одинаковое рабочее напряжение.

1. Л₁; +2)Л₂; 3)Л₃; 4)Все одинаково;

58?. Какую мощность развивает генератор, если

Дано: E=13,2В I=24А r₀=0,050Ом

Ответы:

1.640Вm 2.265,2Вm 3.288Вm 4.28,8Вm +5.316,8Вm

5 9. Известны величины сопротивлений элементов цепи и общее напряжение. R₁=12 (Ом); R₂ =20 (Oм) R₃ =30(Oм). U=120B. Какое значение покажет амперметр А_0Б?

1) 5А; 2). 10А; 3). 15А; +4).20А; 5).25А

6 0.? Дано: r1 ¹ r2 ¹ r3 На каком из резисторов падение напряжения будет наибольшим.

1. Сопротивление которого будет средним.

+2).Сопротивление которого наибольшее.

3).Сопротивление которого наименьшее.

4). Напряжение на всех участках будет одинаковым, согласно свойству последовательного соединения.

61?. Источники энергии включены согласно схемы. Указать номинальную

характеристику этой батареи, если:E₁=E₂=…=E_n=2,2 В; I₁=I₂=…=I_n=1 A

1 ).3 A ;6,6 B; 2).2 A; 8,2 B; + 3).1 A; 8,8 B;

4).8 A; 17,6 B; 5).1 A; 2,2 B;

62?. На каком из конденсаторов заряд будет минимальный ?

С ₁ = 10 мкФ;

С₂ = 20 мкФ;

С₃ = 30 мкФ;

1) +на С₁; 2) на С₂; 3) на С₃;

62а. ? На каком из конденсаторов заряд будет максимальный?

С ₁ = 10 мкФ;

С₂ = 20 мкФ;

С₃ = 30 мкФ;

1) на С₁; 2) на С₂; +3) на С₃;

6 3.? ПО величинам напряжений на участках батареи конденсаторов установить: у какого из конденсаторов емкость будет наименьшей?

1)С₁;

+2)С₂;

3)С₃;

4)С₁=С₂=С₃;

5)Для ответа недостаточно данных

64.? Три резистора включены параллельно: R₁₌ 18Oм R₂=14Oм R₃=7Oм. На участке какого из резисторов амперметр покажет наименьшее значение? Ответы: +1) R₁ 2)R₂ 3). R_{3 .}

65.?Два конденсатора (С₁ = 6мкФ; С₂= 12 мкФ) включены последовательно под напряжение U =120 В. Определить напряжение на участке С_2..

+1) 40 В 2) 80 В 3) 90В 4) 30В

66.? Определить напряжение на зажимах источника энергии (Е=48 В; r₀=0.25 Ом), к зажимам которого подключен потребитель R=11.75 Ом.

Ответ: 1). 1В; 2)11,75В; 3)12 В; 4) 38 В; + 5) 47,5В.

67.? При каком способе соединения источников энергии увеличивается общий ток.? Привести формулу. 1). При последовательном; + 2) При параллельном

68.?Определить напряжение на зажимах источника энергии (Е=40 В; r₀=0.25 Ом), к зажимам которого подключен потребитель R=9.75 Ом.

1В; 2)9,75В; 3)10 В; 4) 27 В; + 5) 39В.

69.Какое уравнение не соответствует работе источника энергии в режиме генератора? 1. U=Е-Ir_о +2. U=Е+Ir_о 3. Е = U+Ir_о

70.?При каком соединении двух резисторов к одному и тому же источнику питания увеличивается общая мощность?

1). При последовательном; + 2) При параллельном

71.? Электрические лампы накаливания с одинаковым рабочим напряжением

(U_раб=220 В) включены параллельно. Яркость свечения какой из ламп будет наибольшей, если их мощности равны соответственно:

Р_л1=100 Вт; Р_л2=150 Вт; Р_л3=75 Вт; Р_л4=200 Вт;

Ответы: 1).R_л1; 2) R_л2; 3) R_л3; +4) R_л4;

72.? Какое уравнение соответствует работе источника энергии в режиме потребителя? 1. U=Е-Ir_о +2. U=Е+Ir_о 3. Е= U+Ir_о

73. ?. . Какое значение тока покажет амперметр А₁ в цепи, если

U=150 В R₁=30 Ом?

Ответы: 1.10А 2.6А 3.4А

4.3А 5.+5А

74?. ? Какое напряжение покажет вольтметр в приведенной схеме, если замкнуть выключатель?.

Дано: E=13,2В R=9,95Ом r₀₌0,05ОМ

Ответы: 1.+12В; 2.12,5В; 3.13,0В; 4.13,1В: 5.13,2В.

75.? Определить потерю напряжение внутри источника энергии (Е=48 В; r₀=0.25 Ом), к зажимам которого подключен потребитель R=11.75 Ом.

Ответ: +1). 0,5В; 2). 1В; 3)11,75В; 4)12 В; 5) 47,5В.

76.? Указать уравнение работы генератора в режиме холостого хода.

1. U_АВ+U₀=E 2.E=IR+Ir₀ +3.E=U_АВ 4.E=0 5.U₀=E-IR

7 7?. В контуре указано действительное направление тока. Какие из источников работают в режиме потребителя?

1. Е₁ и Е₂? 2. Е₃ и Е₄ ; +3. Е₂ и Е₃ ; 4. Е₁ иЕ₄

7 8?. В контуре указано действительное направление тока. Какие из источников работают в режиме генератора?

1. Е₁ и Е₂? 2. Е₃ и Е₄ ; 3. Е₂ и Е₃ ; + 4. Е₁ иЕ₄

79. Какое уравнение не соответствует параллельному соединению источников энергии?

1.I=I₀₁+I₀₂+I₀₃ +2.E=E₀₁+E₀₂+E₀₃ 3.r=r₀/m 4.P=E₀I₀m

80?. При каком способе соединения увеличивается общая ЭДС источников энергии?

Ответ : 1. При параллельном; +2. При последовательном.

81?. Если в цепи произошел обрыв линии. В каком режиме будет находиться эта электрическая цепь?

1. +Под напряжением.

2. Под током.

82?. Какое значение тока покажет амперметр А₃ в цепи, если

I=45А I₂=20А I₁=17А Ответы: 1.10А +2.8А 3.6А

4.4А; 5.2А

83?. Определить К.П.Д. по мощности простой цепи, если известно:Р₀ = 240 Вт; Р_Г = 6000 Вт Указать правильный ответ. Ответы:1.98,5% 2.100% 3.97,5% +4.96% 5.50%

84?. Указать уравнение работы источника в режиме потребителя.

1. U+U₀=E +2.E=U-Ir₀ 3.I=0 4.E=0 5.U₀=E-IR

85.?Указать уравнение работы источника в режиме генератора.

1. U+U₀=E +2.E=IR+Ir₀ 3.I=0 4.E=0 5.U₀=E-IR

86? . Источник энергии( Е= 25 В; r₀=0.1 Ом) питает энергией электрическую лампу (R=4.9Ом). Определить мощность лампы.

+1)125 Вт 2) 241 Вт 3) 340 Вт 4) 421,2 Вт 5)36,5 Вт
