2.Принципы проектирования крыш жилых зданий.
Крыши жилых зданий рекомендуется проектировать чердачными с применением сборных железобетонных элементов. Для зданий менее 5 этажей чердачные крыши допускается проектировать скатными с кровлей из штучных материалов.
Чердачные железобетонные крыши подразделяются:
по тепловому режиму чердака - с холодным (в том числе открытым) и теплым чердаком;
по способу удаления воздуха из вытяжной вентиляции здания - на крыши с выбросом воздуха из вентиляции наружу (холодный чердак) и с выбросом воздуха из вентиляции в чердачное пространство (теплый и открытый чердак);
по конструкции покрытия - из железобетонных плит (без теплоизоляции или утепленных плит) покрытия;
по виду кровли - рулонные и безрулонные с защитной мастичной (окрасочной) гидроизоляцией или без нее (при атмосферостойком бетоне).
В крыше с холодным чердаком (рис. 56) внутреннее пространство вентилируется наружным воздухом через отверстия в стенах, площадь сечения которых при железобетонном покрытии должна быть не менее: в I и II климатических районах - 1/500, в III и IV - 1/50 площади перекрытия. В крыше с открытым чердаком площадь вентиляционных отверстий в стенах определяется теплотехническим расчетом по зимним и летним условиям эксплуатации.
Рис. 56. Схема крыши с холодным чердаком
а - покрытие с рулонной кровлей; б ¾ покрытие с безрулонной кровлей
1 - железобетонная кровельная панель под рулонную кровлю; 2 - железобетонная кровельная панель с безрулонной кровлей; 3 - железобетонный водосборный лоток; 4 - опорная панель; 5 - панели перекрытия; 6 -слой утеплителя с защитным слоем; 7 - приточно-вытяжные отверстия в стенах; 8 - блок вентиляционных каналов; 9 - утепленный патрубок внутреннего водостока
При скатной кровле из штучных материалов чердачное пространство вентилируется через зазоры между его листами, поэтому в I и II климатических районах вентиляционные отверстия допускается уменьшать до 0,01.
При крыше с холодным открытым чердаком (рис. 57) теплоизоляция укладывается по плитам чердачного перекрытия. Теплоизоляционный слой по периметру чердака на ширину не менее 1 м рекомендуется защищать от увлажнения. Вентиляционные шахты и вытяжки канализационных стояков при холодном чердаке должны быть утеплены выше чердачного перекрытия.

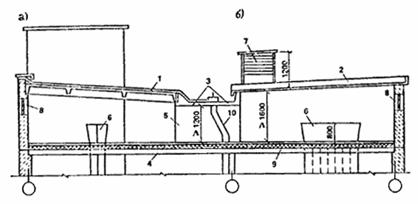

Рис. 57. Схема крыши с открытым чердаком
а - покрытие с рулонной кровлей; б - покрытие с безрулонной кровлей
1 - железобетонная кровельная панель под рулонную кровлю; 2 - железобетонная кровельная панель с безрулонной кровлей; 3 - железобетонный водосборный лоток; 4 - панели перекрытия; 5 ¾ опорная панель; 6 - оголовок вентиляционного блока; 7 - вытяжная вентиляционная шахта; 8 - вентилирующее отверстие в наружной стене; 9 - слой утеплителя с защитным слоем; 10 - утепленный патрубок внутреннего водостока
В крыше с теплым чердаком (рис. 58) чердачное пространство, имеющее утепленные фризовые наружные стены и утепленное кровельное покрытие, обогревается теплым воздухом, который поступает из вытяжной вентиляции дома. Для удаления воздуха из чердачного пространства следует предусматривать вытяжные шахты по одной на каждую секцию. Чердачное пространство следует посекционно разделять стенами на изолированные отсеки. Дверные проемы в стенах, обеспечивающие сквозной проход по чердаку, должны иметь уплотненные притворы. Для защиты вытяжных вентиляционных шахт от атмосферных осадков при холодном чердаке рекомендуется устанавливать над ними защитные зонты.

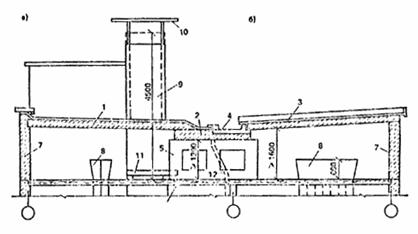

Рис. 58. Схема крыши с теплым чердаком
а - покрытие с рулонной кровлей; б - покрытие с безрулонной кровлей
1 - легкобетонная панель покрытия под рулонную кровлю; 2 - то же, лотка; 3 - двухслойная панель покрытия с безрулонной кровлей; 4 - то же, лотка; 5 - опорная панель; 6 - панели перекрытия; 7 - сплошные наружные стены;8 - оголовок вентиляционного блока; 9 - вытяжная вентиляционная шахта; 10 - защитный зонт; 11 ¾ водосборный поддон; 12 - внутренний водосток
Крыши с холодным чердаком разрешается применяй в жилых зданиях любой этажности. Крыши с теплым чердаком рекомендуется применять в зданиях высотой 9 и более этажей.
Допустимость применения крыш с теплым чердаком в зданиях высотой менее 9 этажей необходимо обосновать технико-экономическим расчетом. В зданиях высотой менее 5 этажей крыши с теплым чердаком применять не рекомендуется,
Вентиляционные блоки с каналами, проходящими через чердак с выпуском воздуха наружу, должны быть выше уровня покрытия не менее чем на 0,7 м (при уклоне кровли до 10 %).
В крышах с выбросом вентилируемого воздуха в чердачное пространство, выполняющее функции вентиляционной камеры статического давления, вытяжка осуществляется через вытяжные шахты, а при крышах с открытым чердаком - также вентилирующие отверстия в фризовых стенах.
Железобетонное покрытие чердачной крыши состоит из скатных плит, образующих наклонные поверхности для стока атмосферных вод, и лотковых плит, служащих для сбора и отвода атмосферных вод в систему внутреннего водостока.
Ширину открытой части лотковых плит рекомендуется принимать не менее 0,9 м, а расстояние между ее низом и чердачным перекрытием не менее 1,2 м.
При крышах с внутренним водостоком водосточные воронки рекомендуется устанавливать в лотковых плитах покрытия не менее одной на каждую секцию. Водосточные стояки и патрубки в пределах холодного чердака следует утеплять. В малоэтажных зданиях при наружном неорганизованном водостоке (в зданиях высотой 1 - 2 этажа) необходимо здание размещать с отступом от красной линии на 2 м, с установкой козырьков над входами и балконами.
Железобетонные элементы чердачного покрытия (кровельные плиты и плиты лотков) рекомендуется проектировать с опиранием по двум сторонам. Применение неразрезных конструкций не рекомендуется.
Кровельные плиты рекомендуется опирать на наружные стены и лотковые плиты, располагаемые вдоль средней оси здания. При наружных не несущих стенах в плоскости наружных стен рекомендуется предусматривать установку железобетонных балок, опертых на несущие поперечные стены жилых этажей.
Принятая схема опирания сборных элементов покрытия должна обеспечивать свободу температурных деформаций покрытия или его частей. При этом следует обеспечивать устойчивость конструкций кровли.
При рулонной кровле кровельные плиты проектируют с гладкой верхней поверхностью. В стыках плит рекомендуется предусматривать устройство бетонных шпонок.
При рулонной кровле рекомендуется на карнизе укладывать профильные бетонные камни.
При безрулонной кровле стыки кровельных плит рекомендуется проектировать с бортовыми ребрами высотой не менее 10 см, перекрываемыми бетонными нащельниками. В местах опирания на водосборный лоток кровельных плит рекомендуется образовывать консольный свес длиной не менее 30 см со сливным ребром по краю. При безрулонном покрытии рекомендуется кровельные панели опирать на наружные стены с образованием свеса. При необходимости карнизный узел выполняется с бетонным парапетом.
Сборные элементы рекомендуется изготовлять в перевернутом положении («лицом» вниз) и переводить в рабочее положение с помощью кантователей. Для обеспечения требуемых показателей бетона по морозостойкости и водонепроницаемости рекомендуется применять виброударную технологию изготовления кровельных элементов и предусматривать тепловлажностную обработку по «мягкому режиму».
Плиты покрытия крыш с холодным чердаком рекомендуется проектировать в виде тонкостенных ребристых панелей из железобетона: ребрами вниз - при рулонной кровле и ребрами вверх - при безрулонной кровле. Толщину полки кровельных плит рекомендуется принимать не менее 40 мм, а толщину безрулонного лотка - не менее 60 мм.
Плиты покрытия теплого чердака при безрулонной кровле должны иметь верхний кровельный слой не менее 40 мм из плотного бетона и бортовые ребра высотой 100 мм. Плиты рекомендуется проектировать двухслойными, в том числе с теплоизоляционными вкладышами.
Плиты покрытия теплого чердака под рулонную кровлю рекомендуется проектировать однослойными из легкого бетона, в том числе с термовкладышами или трехслойными.
Плиты чердачного перекрытия рекомендуется проектировать аналогичными по конструкции междуэтажным перекрытиям.
