Вопрос 3.

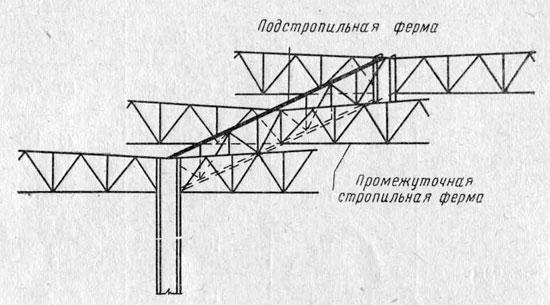

Подстропильная ферма - ферма, служащая опорой для стропильной фермы.

1 - стропильная ферма; 2 - подстропильная ферма

Билет 19

1. Пневматические конструкции зданий.

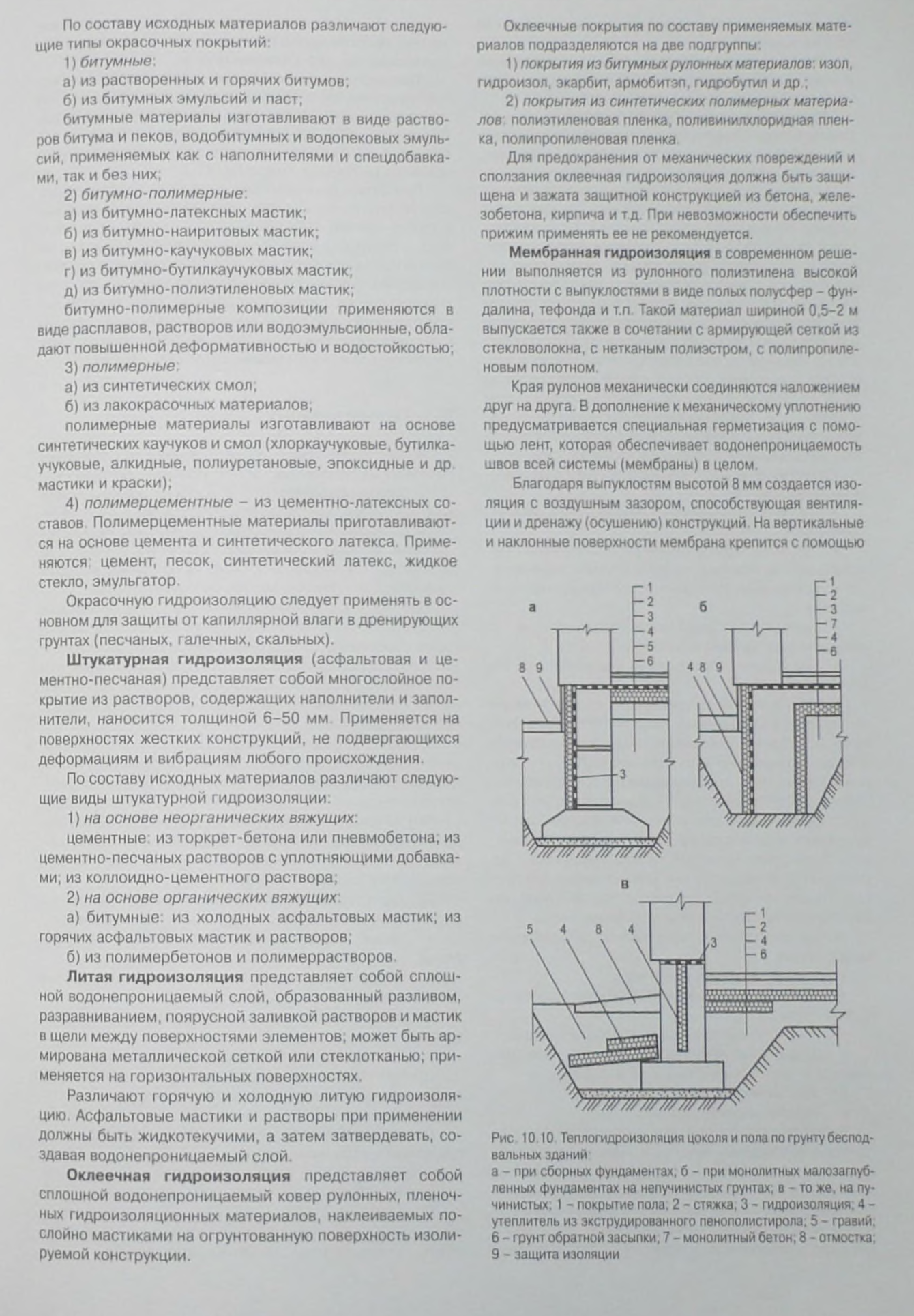

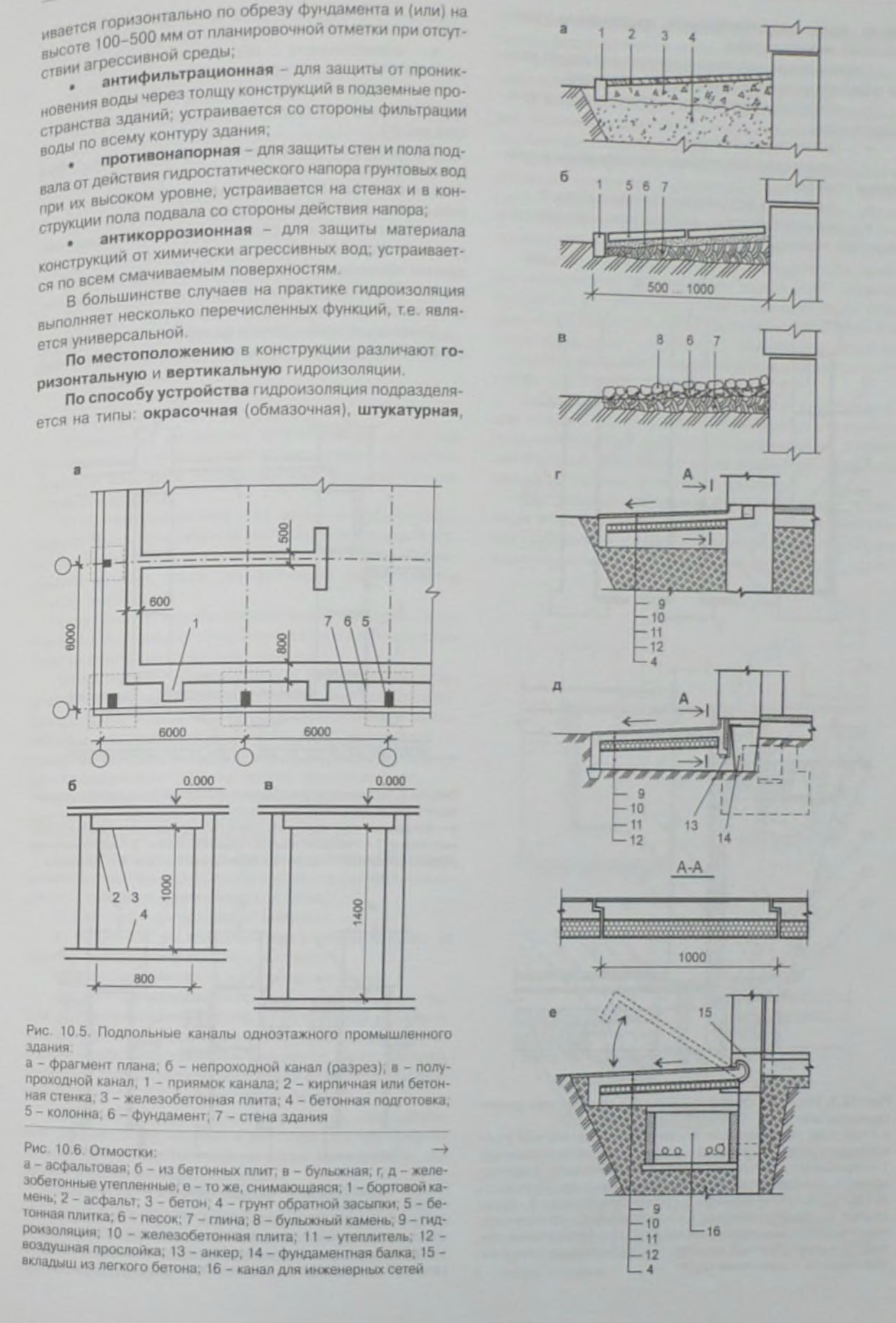

2. Гидроизоляция подземных частей здания.

3. Утепленная кровля пром. здания:

- утеплитель

- гидроизоляция

- утеплитель

- плита покрытия

20 Билет.

1.Рациональные области применения деревянных, стальных и железобетонных конструкций. Многолетний опыт строительства позволил определить рациональные области применения деревянных конструкций: зрительные и общественные здания, спортивные сооружения, рынки, выставочные павильоны, пролетом 18-100 м, здания с химически агрессивной средой, пролетом до 45 м, малоэтажное домостроение, производственные с/х здания, неотапливаемые производственные здания, быстровозводимые здания, мосты небольшой грузоподъемности.

Д. к. — один из древнейших видов строительных конструкций (см. Деревянная архитектура). К основным достоинствам Д. к. относятся: возможность использования местных материалов, малая объёмная масса, транспортабельность. В современном строительстве находят применение 2 основных типа Д. к.: конструкции, изготовляемые без применения клея, с элементами из брусьев и досок и податливыми соединениями на нагелях и гвоздях (например, металло-деревянные треугольные сегментные фермы, составные балки и др.), а также клеёные конструкции, имеющие в своем составе деревянные клеёные элементы заводского изготовления. Наиболее эффективны клеёные Д. к. (см. рис.). Важнейшие преимущества клеёных Д. к.: возможность получения монолитных элементов практически любых размеров и форм поперечного сечения, обладающих повышенной несущей способностью, долговечностью и огнестойкостью; высокая эффективность использования материала (главным образом маломерного и разносортного пиломатериала). Основные области рационального применения клеёных Д. к. — покрытия производственных, с.-х., общественных (спортивных, выставочных и др. зданий), некоторых промышленных зданий и сооружений (в том числе с химически агрессивной средой), строительство градирен, шахтных сооружений, мостов, эстакад, зданий и сооружений на Крайнем Севере, в отдалённых и лесоизбыточных районах, сейсмостойкое строительство.

Бетонные и железобетонные конструкции — наиболее распространённые (как по объёму, так и по областям применения). Для современного строительства особенно характерно применение железобетона в виде сборных конструкций индустриального изготовления, используемых при возведении жилых, общественных и производственных зданий и многих инженерных сооружений. Рациональные области применения монолитного железобетона — гидротехнические сооружения, дорожные и аэродромные покрытия, фундаменты под промышленное оборудование, резервуары, башни, элеваторы и т.п. Специальные виды бетона и железобетона используют при строительстве сооружений, эксплуатируемых при высоких и низких температурах или в условиях химически агрессивных сред (тепловые агрегаты, здания и сооружения чёрной и цветной металлургии, химической промышленности и др.). Уменьшение массы, снижение стоимости и расхода материалов в железобетонных конструкциях возможны на основе использования высокопрочных бетонов и арматуры, роста производства предварительно напряженных конструкций, расширения областей применения лёгких и ячеистых бетонов.

Стальные конструкции применяются главным образом для каркасов большепролётных зданий и сооружений, для цехов с тяжёлым крановым оборудованием, домен, резервуаров большой ёмкости, мостов, сооружений башенного типа и др. Области применения стальных и железобетонных конструкций в ряде случаев совпадают. При этом выбор типа конструкций производится с учётом соотношения их стоимостей, а также в зависимости от района строительства и местонахождения предприятий строительной индустрии. Существенное преимущество стальных конструкций (по сравнению с железобетонными) — их меньшая масса. Этим определяется целесообразность их применения в районах с высокой сейсмичностью, труднодоступных областях Крайнего Севера, пустынных и высокогорных районах и т.п. Расширение объёмов применения сталей высокой прочности и экономичных профилей проката, а также создание эффективных пространственных конструкций (в т. ч. из тонколистовой стали) позволят значительно снизить вес зданий и сооружений.

2. Оконные проемы стен и их заполнение.

В зависимости от назначения зданий, расчетного перепада температур наружного и внутреннего воздуха и особенностей климата заполнения оконных проемов могут быть одинарными, двойными и тройными. Оконные проемы заполняют отдельными переплетами и панелями. По материалу оконные переплеты могут быть деревянными, железобетонными, металлическими или комбинированными деревянно-алюминиевыми. В качестве светопрозрачного материала применяют листовое или пакетное стекло.

В окнах с одинарными переплетами остекление может быть выполнено однослойным стеклом или двухслойными стеклопакетами. В конструкциях со спаренными переплетами остекление выполняется двухслойным из листового стекла или трехслойным с использованием двухслойного стеклопакета и одинарного стекла.

При этом стеклопакеты целесообразно размещать во внутренних створках. Номенклатура окон включает конструкции глухие и открывающиеся, з одинарным и раздельными переплетами.

К ним относятся крупные стеклоблоки, листы из стеклопластика и профильное стекло. Конструкции из пустотелых стеклянных блоков или профильного стекла применяют только для заполнения глухих участков светопроемов. Рои устройстве одинарного остекления используют швеллерное профильное стекло, а для двойного — коробчатое или размещенное в два ряда швеллерное профильное стекло.

1 — цокольная панель; 2 — слив; 3 — стальная пластинка;4 — профильное стекло; 5 — резиновая насадка; 6 — стальная обвязка; 7 — герметик

3 . Не утепленная кровля промышленного здания

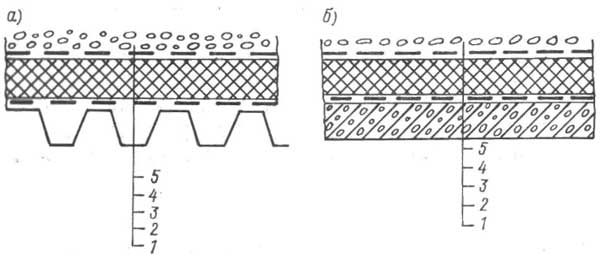

Облегченные покрытия производственных зданий на металлических профильных листах (а) и на железобетонных панелях (б)

1 — несущий элемент; 2 — пароизоляция; 3 — легкий утеплитель; 4 — кровля (рулонная или безрулонная — мастичная); 5 — защитный слой
