3. Изобразить разрез одноэтажного промышленного здания с мостовым краном

Для металлургической, машиностроительной, легкой и других отраслей промышленности возводятся одно­этажные каркасные здания (рис. XIII.1,а). Конструк­тивной и технологической особенностью таких зданий яв­ляется оборудование их транспортными средствами — мостовыми и подвесными кранами. Мостовые краны пе­ремещаются по специальным путям, опертым на колон­ны; подвесные краны перемещаются по путям, подвешен­ным к элементам покрытия. Покрытие одноэтажного производственного здания может быть балочным из ли­нейных элементов или пространственным в виде оболо­чек.

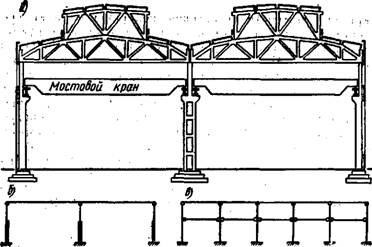

Рис.'. XIlI. l. Одноэтажное промышленное здание с мостовыми кранами

А — конструктивный поперечный разрез; б — схема поперечной ра­мы; в — схема продольной рамы

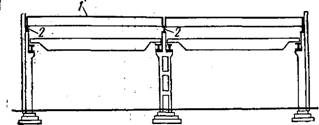

Рис. XII 1.2. Одноэтажные промышленные здания с плоским покры­тием

1 — длинномерные плиты покрытия; 2 — продольные балки

К элементам конструкции одноэтажного каркасного здания с балочным покрытием относятся колонны (стой­ки), заделанные в фундаментах, ригели покрытия (балки, фермы, арки), опирающиеся на колонны, панели покрытия, уложенные по ригелям, подкрановые балки, све - вые или аэрационные фонари. Основная конструкция каркаса — поперечная рама, образованная колоннами и ригелями.

Пространственная жесткость и устойчивость одно­этажного каркасного здания достигаются защемлением колонн в фундаментах. В поперечном направлении про­странственная жесткость здания обеспечивается попереч­ными рамами, в продольном — продольными рамами, образованными теми же колоннами, подкрановыми балками и вертикальными связями ( XIII. 1,6, в).

Одноэтажные производственные здания могут быть Также с плоским покрытием без фонарей. Примером мо­жет служить конструктивная схема здания, в кото­рой длинномерные панели покрытия на пролет уло­жены по продольным балкам и служат ригелями поперечной рамы (рис. XIII.2).

Билет №15

1. Стоечно-балочная конструкция зданий.

Стоечно-балочная конструкция является наиболее простой и распространенной среди плоскостных. Эта конструкция состоит из вертикальных и горизонтальных стержневых несущих элементов.

Вертикальный элемент – стойка (колонна, столб) представляет собой прямолинейный стержень, который воспринимает все вертикальные нагрузки от горизонтального элемента (балки) и передает усилие на фундамент, при этом сама стойка работает на сжатие и изгиб.

Сопряжение колонны с балкой может быть шарнирным или жестким. При жестком сопряжении обеспечивается совместность их деформаций и перемещений в узле сопряжения и возможность передачи изгибающего момента от балки на стойку.

Стоячно-балочная система также носит название рамы.

Система несущих конструкций в виде многопролетной и многоэтажной стоечно-балочной системы называется каркасной системой.

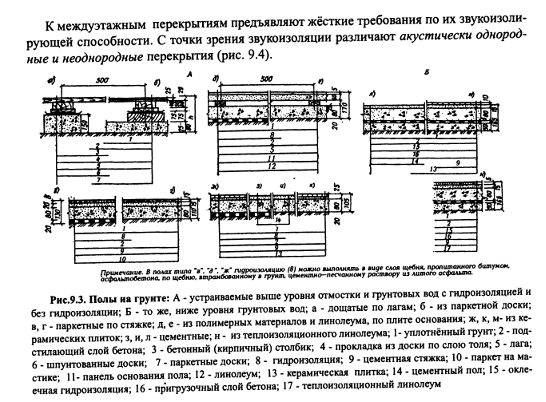

2. Принципы проектирования полов в жилых и общественных зданиях.

3. Изобразить ригель междуэтажного перекрытия промышленного здания.

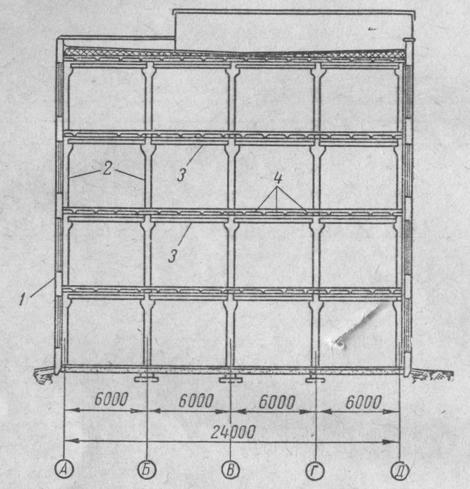

Разрез многоэтажного производственного здания:

1 — наружные стеновые панели,

2 — колонны каркаса,

3 - ригели,

4 — плиты междуэтажных перекрытий

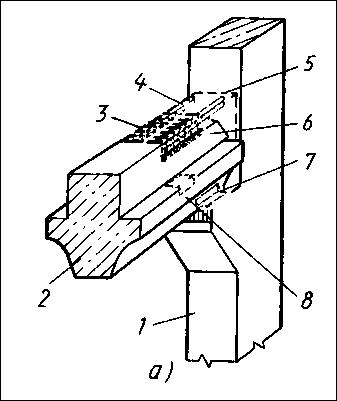

Соединение ригеля с полками и колонной крайнего ряда,

1 – колонна, 2 – ригель, 3 – хомуты, 4 – спаренные выпуски ригеля и колонны, 5 – контур замоноличивания стыка, 6 – закладные детали ригеля, 7 – закладная деталь колонны, 8 – закладная деталь для соединения плиты перекрытия с ригелем, 9 – межколонная плита, 10 – стальные накладки

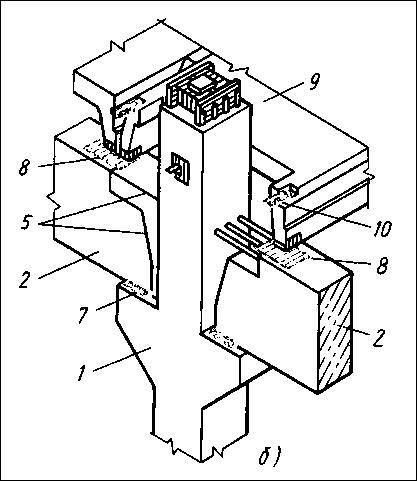

Соединение прямоугольного ригеля с колонной среднего ряда

Билет № 16.
