3.)Изобразить стеновую панель из профилированного стального листа .

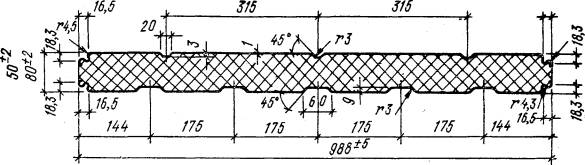

Панель стеновая трехслойная со стальными профилированными листами и утеплителем из пенополиуретана

1. Стальной профилированный лист 2. Утеплитель

3. Стальной профилированный лист

Билет 13

1. Объемно-планировочное решение зданий.

Одноэтажные здания:

1. Здания сплошной застройки.

Заблокированный корпус простой квадратной или прямоугольной формой плана без пристроек площадью 30-35 тыс. м кв. Дальнейшее увеличение площади нерационально, так как вызывает удорожание здания и усложнение перемещения людей и грузов по нему. Применяют две разновидности зданий сплошной застройки:

А) Фонарные

Используют естественное верхнее освещение и естественный воздухообмен за счет аэрации

Б) Бесфонарные

Искусственное освещение и механическая вентиляция.

2. Здания павильонной застройки.

С относительно небольшим количеством пролетов возводят для предприятий с производственными процессами, нуждающимися в активной аэрации, естественном освещении с вертикальным технологическим процессом и оборудованием размещаемых на разных отметках, а так же горячих цехов. В зданиях такого типа оборудование размещают га встроенных ж/б или стальных каркасах.

3. Пролетные здания.

Используют для предприятий с постоянной единой направленностью технологического процесса.

4. Ячейковые здания.

С квадратной или близкой к квадрату сеткой колон чаще проектируются в виде зданий сплошной застройки. В зданиях ячейкового типа применяют сетку колон 18х18, 24х24, что обеспечивает экономию производственной площади, по сравнению с сетками 6х6, 8х9.

5. Здания зального типа.

С пролетами до 100 м и более и не являются массовыми и их объемно-планировочные конструктивные решения не подвергается жесткой унификации.

2. Принципы проектирования двухэтажных промышленных зданий.

Двухэтажные здания с укрупненной сеткой колонн на верхнем этаже представляют собой новый тип пром.здания , применение которого широко распространяется при проектировании предприятий различных отраслей – легкая, пищевая, автомобоильн0-строительная, металлургическая промышленность.

На 1ом этаже таких зданий размещают подсобновспомогательные помещения, инженерное оборудование и коммуникации. На 2ом этаже – основное производство с равномерным естественным освещением через окна и световые фонари. Такие здания проектирую обычно со сплошной застройкой.

Классификация параметров для 3ех типов 2ух этажных зданий осуществлена по величинам вершинных нагрузок на межэтажные перекрытия.

1 тип : нагрузка 1,5-3 тонны на 1 м кв. применяют для легкой, пищевой, полиграфической, химической промышленности.

2 тип: нагрузка 3-5 тонн на 1 м кв. применяют в машиностроении

3 тип: нагрузка 5-15 тонн на 1 м кв. предназначены для предприятий черной металлургии .

В основном 1 и 2 не требуют мостовые краны.

3. Разрез одноэтажного промышленного здания без мостового крана.

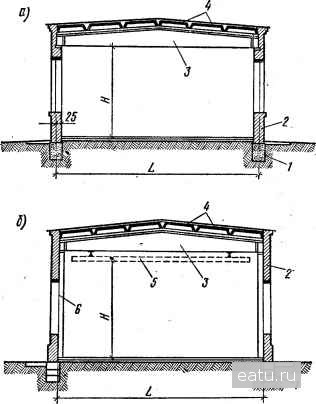

Поперечный разрез одноэтажного промышленного здания с несущими наружными стенами:

о - без пилястр; б - с пилястрами; / - фундамент; 2 - несущая наружная стена; 3 -балка покрытия; <-плита покрытия; 3 - подвесная краи-балка; 6 - пилястра

Билет № 14.

1.Несущие конструкции зданий

1) Стоечно-балочные

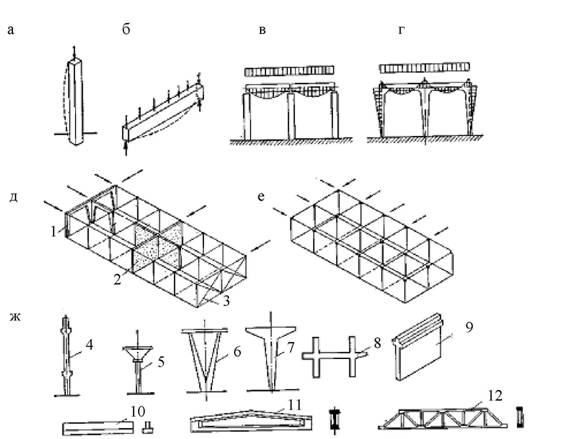

Рис. 18 Стоечно-балочная конструктивная система

а – стойка; б – балка; в – стоечно-балочная система с шарнирным сопряжением элементов; г – то же, с рамным; д – рамно-связевая схема каркаса с вариантами конструкций вертикальных связей жесткости в виде рам (1), стен (2), раскосов (3); е – рамная схема каркаса; ж – сборные железобетонные элементы стоечно-балочной системы; 4 – двухэтажная колонна; 5 – колонна безбалочного перекрытия; 6 и 7 V и Т – образные колонны; 8 – совмещенный стоечно-балочный элемент; 9 – совмещенная конструкция ригеля и стенки жесткости; 10 – ригель перекрытия; 11 – балка покрытия; 12 – ферма

2)Арочно-сводчатые

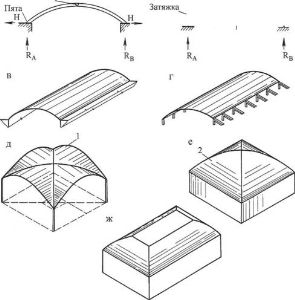

Арочно — сводчатые конструкции: а — арка; б — арка с затяжкой; в — цилиндрический свод; г — цилиндрический свод на стоечно — подкосных опорах; д — крестовый свод; е — сомкну­тый (монастырский) свод; ж — зеркальный свод; ЯАиКв — вертикальные реакции опор; Н — рас­пор; f — стрела подъема арки; 1 — распалубка; 2 — лоток 54

3)Стеновые конструкции

4)Оболочки

-Двоякой кривизны

-Одинарные

Складки

-Перекрестно-стержневые

-Висячие

-Пневматические

пространственные: д — оболочки одинарной кривизны, е — оболочки двоякой кривизны; ж — оболочки двойкой кривизны в виде гиперболического параболоида; и — складки; к — висячее пантовое; л — перекрестное;м — пневматическое воздухоопорное; н — пневматическое воздухонесущее

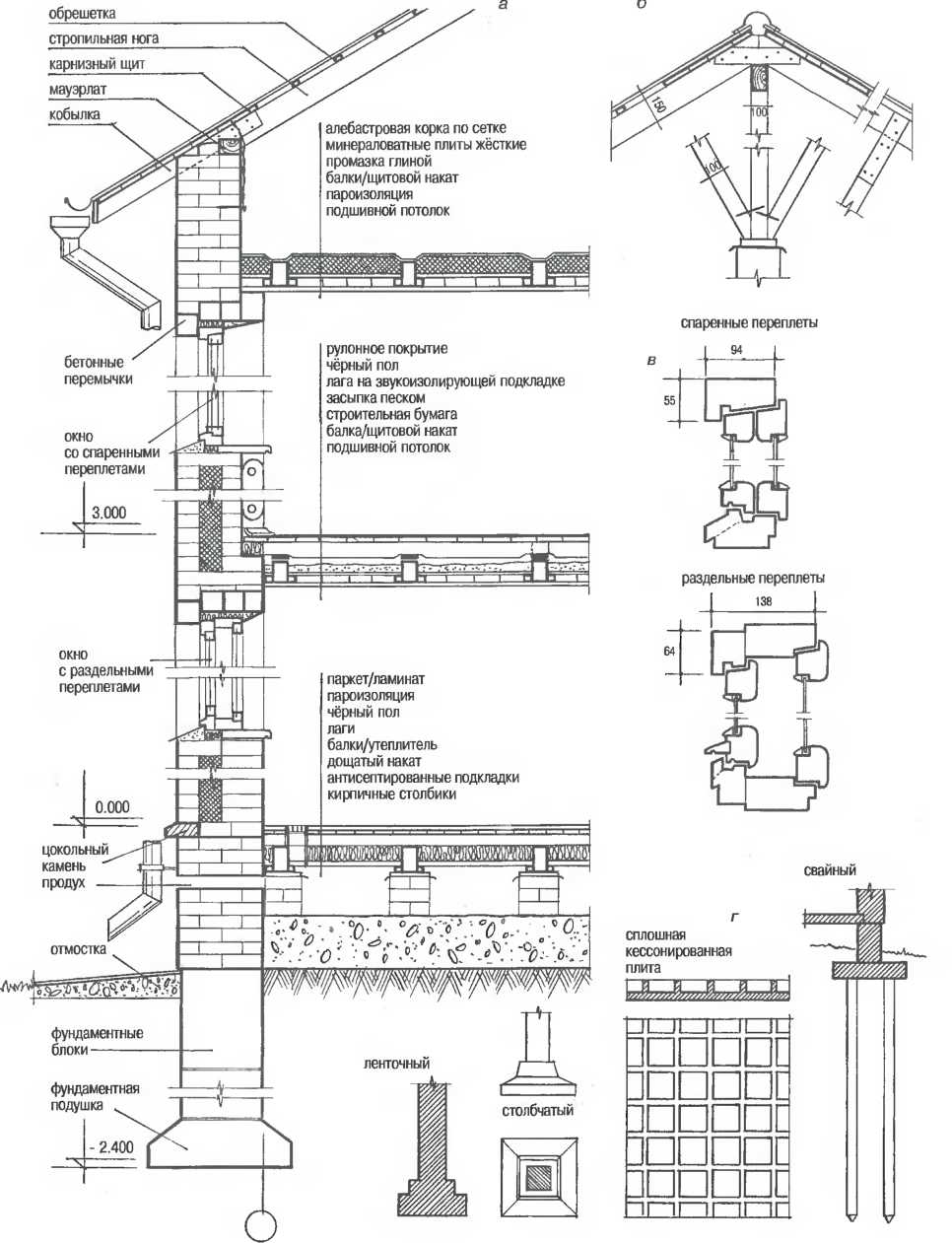

2. Конструкции малоэтажных жилых зданий
