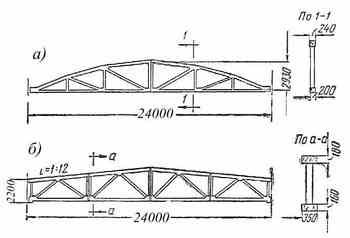

3 Изобразить железобетонную ферму пролетом Ом 24 метра.

Билет 11

1. Укрупненные модули в жилых, общественных и промышленных зданиях.

В жилищном ст-ве принят укрупненный планировочный модуль 6М. В проектах массовых общественных зданий ( школ, детских учреждениях и т.д) так же используется модуль 6М, если для их возведения исп. конструкции жилых зданий. Для всех остальных случаях разработка планировочных решений общ. зданий осуществляется на основе мульти модулей – 12М, 15М, 30М, 60М. Высота этажа жилого здания для строительства во II и III климатических районах равна – 2,8 м, а для I и IV – 3м. Размеры высоты этажей для общ. зданий и пром. зданий составляет след. Модулированный ряд : 3,3; 3,6; 4,2; 4,8; 5,4; 6; 7,2; 8,4; 9,6; 10,8; 12,6; 14,4; 16,2; 18 м. Выбор высоты этажа опр. назначением здания, например: 3,3 – для школ и больниц, 4,2 – для торговых залов и т.д.

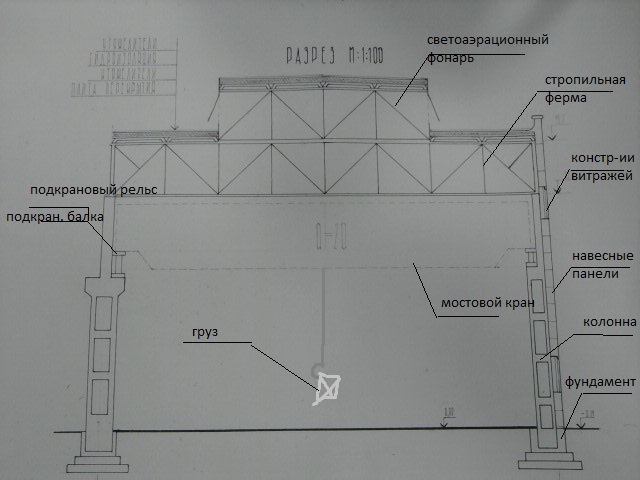

Конструкции одноэтажных промышленных зданий.

Одноэтажные промышленные здания содержат крупные помещения-цехи, а иногда полностью состоят из 1го помещения. характер и технологическое оборудование производственных процессов требует больших размеров помещений, а необходимость естественного освещения - в больших светопроемах в наружных стенах и спец. световых фонарях на крышах цехов. Одноэтажные промышленные здания проектируют чаще всего по каркасной системе, образованной стояками (колоннами), вмонтированными в фундамент, и ригелями (фермами или балками). Специальные связи (горизонтальные и вертикальные) обеспечивают пространственную жесткость каркаса. Габариты сборных элементов для промышленных зданий унифицированы, и соответственно унифицированы габариты конструктивных элементов на основе укрупненного модуля

.

Изобразить стальную ферму пролетом 24 м.

Билет 12

1. Типовое проектирование в России.

В нашей стране развитие типового проектирования – обширная и богатая событиями история развития и совершенствования инженерной и научной мысли. Внедрение в СССР типовых проектов зданий в массовую застройку, начатое в 50-х годах с целью оптимизировать расходы на постройку жилья для расселения нуждающихся в нем населения, ознаменовало прорыв в области социального жилья, который повлек за собой также рационализацию проектных решений для зданий других видов и назначения – промышленных, общественных и т.д.

Была введена модульная координация размеров в строительстве (МКРС), разработаны решения по межотраслевой унификации геометрических параметров составных строительных элементов, объемно-планировочных и конструктивных решений. Также, был сформирован Общесоюзный строительный Каталог типовых конструкций и изделий из различных материалов для зданий и сооружений всех видов строительства. Проектирование и строительство зданий различного назначения стало походить на сборку конструктора из готовых блоков-элементов, проверенных в эксплуатации и оптимизированных по строительным издержкам. При этом достигалось, хоть и в пределах заданных ограничений, разнообразие архитектурного облика и пространственно-планировочных решений.

Значение данной вехи развития строительства в нашей стране трудно переоценить – при всем очевидном снижении потенциального разнообразия проектных решений, типовое проектирование позволило поднять индустриализацию строительного и проектного производства на ранее недоступную высоту, обеспечив значительную массу населения нашей страны доступным жильем и объектами гражданской и промышленной инфраструктуры.

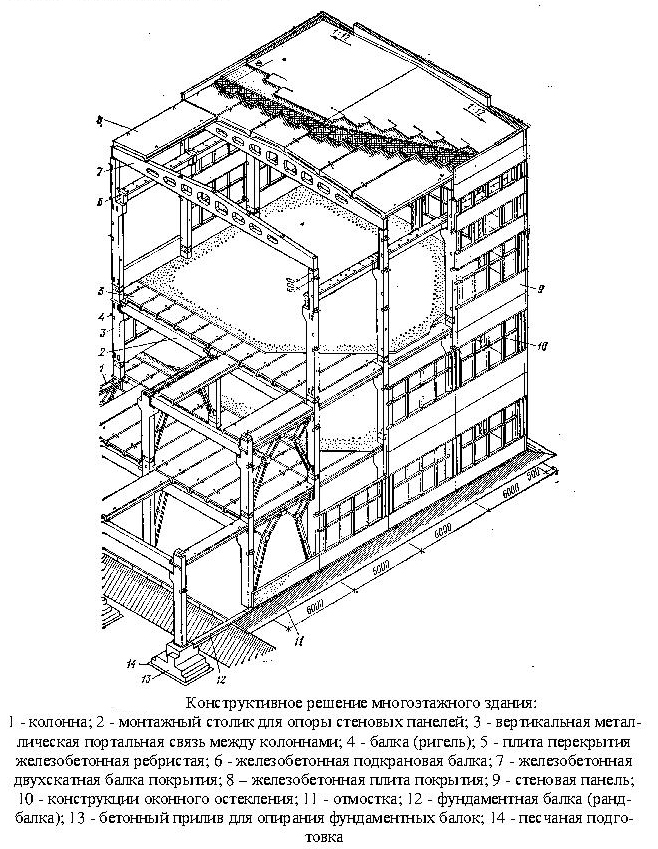

2. Конструкции многоэтажных промышленных зданий.

а - регулярная; б - регулярная с мостовым краном на последнем этаже; в - регулярно чередующаяся; г – нерегулярная
