Р исунок 1.6 – Стандартизация цсп
В США и Японии в качестве базовой (первичной) цифровой системы передачи используют ИКМ-24, на выходе которой формируется ПЦП (Т1) со скоростью 1544 кбит/с (1,5 Мбит/с).
Система, объединяющая ЦСП, не связанные единой системой синхронизации, и имеющие генераторное оборудование, допускающее определённый разброс номиналов тактовых частот получила название плезиохронной цифровой иерархии (ПЦИ или PDH)
Аппаратура объединения цифровых потоков
При формировании группового цифрового сигнала объединяются 4 цифровых потока (например, 4 ПЦП объединяются в 1 ВЦП).
Импульсы цифровых сигналов объединяемых потоков укорачиваются и распределяются во времени так, чтобы в освободившихся интервалах могли разместиться вводимые импульсы других потоков.
Объединение цифровых потоков осуществляется в оборудовании временного группообразования (ОВГ), принцип построения которого показан на рисунке 1.7.
Цифровые потоки поступают в блоки цифрового сопряжения (БЦС), где записываются в запоминающее устройство. Передатчик синхросигнала (ПСС) вырабатывает синхросигнал, который вместе с сигналами от БЦС передачи поступает на вход устройства объединения (УО). Генераторное оборудование (ГО) передачи вырабатывает управляющие импульсы, обеспечивающие сдвиг по времени между вводимыми цифровыми потоками.
Существует 2 способа объединения цифровых потоков:
Синхронное объединение цифровых потоков
При таком способе скорость записи сигнала в запоминающее устройство БЦС (fз) и скорость считывания из запоминающего устройства БЦС (fс) этой информации будут кратными, т.к. вырабатываются одни и тем же генераторным оборудованием.
Асинхронное объединение потоков
При таком объединении ГО устройств формирования цифровых потоков низшего порядка (ГО формирования ПЦП) и ГО устройств объединения цифровых потоков высшего порядка (ГО формирования ВЦП) работают независимо. В этом случае возможно некоторое расхождение между скоростями записи и считывания.

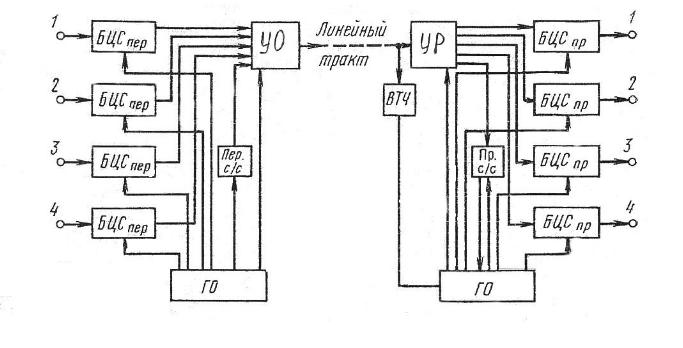

Рисунок 1.7 – Оборудование временного группообразования
При асинхронном сопряжении возможны ситуации, когда частота записи в запоминающем устройстве больше частоты считывания (fз > fс), тогда память запоминающего устройства будет переполнена, а если наоборот, fз < fс, то память ЗУ будет пуста и в очередной момент считывать будет нечего.
В первом случае часть информации пропадает, а во втором случае – появятся дополнительные временные позиции (нули), которые в исходном потоке отсутствуют. Чтобы не допустить возникновения этих нарушений, нужно обеспечить согласование скоростей.
Если fз < fс, то производится положительное согласование скоростей (ПСС): при этом в считываемую последовательность вводится дополнительный балластный тактовый интервал, который на приеме должен быть изъят из передаваемого сигнала.
Если fз > fс, то производится отрицательное согласование скоростей (ОСС): при этом из считываемой последовательности изымается один тактовый интервал, информация которого передается по специальному временному каналу и на приеме вводится в передаваемый поток на свое место.
Устройство разделения (УР) на приемной станции обеспечивает распределение цифровых потоков по своим блокам цифровых сопряжений, где восстанавливаются первоначальные длительности импульсов и скорости передаваемого потока с помощью записи информационного потока в запоминающее устройство блока цифрового сопряжения приема и считывания его с тактовой частотой 2048 кГц.
Выделитель тактовой частоты (ВТЧ) выделяет из линейного ИКМ-сигнала колебание тактовой частоты и подаёт его в ГО приёма, тем самым, обеспечивает равенство скоростей вторичного цифрового потока на передающей и приемной части станции. Приемник синхросигнала принимает цикловой синхросигнал и подаёт его в генераторное оборудование приёма, за счёт чего обеспечивается правильный порядок работы ключей на передающей и приёмной станциях.
