1 Плезиохронная цифровая иерархия – пци

1.1 Построение МТС с временным разделением каналов (ВРК) (рисунок 1.1)

При ВРК сигналы различных каналов передаются по общей линии поочередно во времени путем периодического подключения передающего и соответствующего ему приемного устройства каждого из каналов к общей линии на определенный промежуток времени.

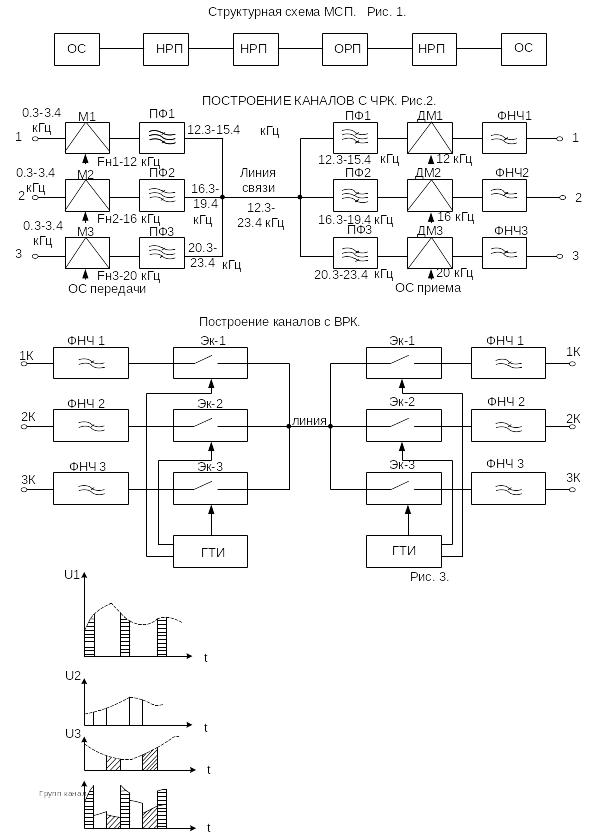

Рисунок 1.1 - Структурная схема системы с ВРК

Фильтр нижних частот на передаче (ФНЧ) на передаче ограничивает максимальную частоту исходного спектра частотой 3,4 кГц. Электронные ключи (ЭК) одновременно подключают передающие и приемные устройства каждого из каналов к линии на определенный короткий промежуток времени, в течение которого проходит импульс сигнала данного канала.

Работой электронных ключей на приеме и передаче управляют импульсы, поступающие от генератора тактовых импульсов (ГТИ). ГТИ приема и ГТИ передачи должны быть синхронизированы, чтобы при передаче сигнала по первому каналу были замкнуты ключи только этого канала. В следующий момент замыкаются ключи 2 канала и т.д.

Таким образом, при ВРК передача непрерывного сигнала осуществляется в виде посылок импульсов, соответствующих мгновенным значениям непрерывного сигнала в момент открывания эл. ключа.

На приеме электронные ключи, которые называют ещё временными селекторами, служат для выделения из последовательности отсчетов многоканального сигнала отсчетов своего канала. Выделенные отсчеты поступают на ФНЧ, который выделяет огибающую этих импульсов, тем самым, преобразуя последовательность этих отсчетов в исходный непрерывный сигнал 0,3-3,4 кГц.

Возможность восстановления исходного непрерывного сигнала из последовательности его отсчетов доказана теоремой Котельникова в соответствии с которой:

Непрерывная функция, имеющая ограниченный спектр от Fн до Fв полностью характеризуется своими мгновенными значениями, отсчитанными через интервалы времени, равные периоду дискретизации, в, где Fв – это верхняя частота спектра исходного непрерывного сигнала. Для телефонного канала Fв = 3,4 кГц. Во всех отечественных и зарубежных системах с ВРК период дискретизации Тд, и, соответствующая ему частота дискретизации Fд, одинаковые и, соответственно, равны: Тд=125 мкс, Fд=8 кГц.

Согласно теореме Котельникова частота дискретизации должна быть равна или больше удвоенной максимальной частоты исходного сообщения Fд ≥ 2Fмах. Только в этом случае возможно правильное восстановление исходного сигнала из последовательности его отсчётов.
