Определение расхода тепла на нагрев инфильтрующего воздуха.
С учетом исходных данных ниже определяются необходимые значения Ре, Gинфл и др.

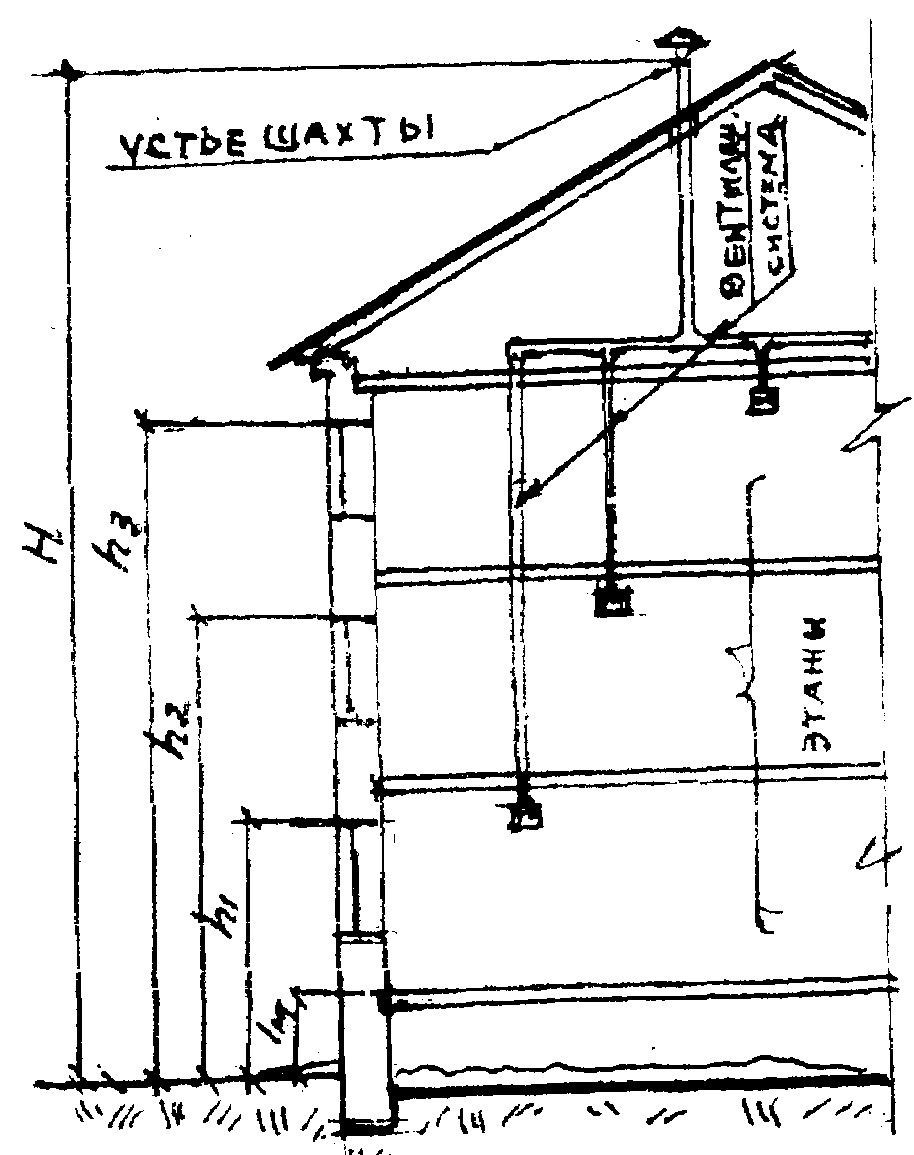

Из рис. 8 определяются Н, как сумма высот этажей ∑hэт, устье шахты от верха чердачного перекрытия -4,5 м и высота уровня первого этажа от уровня земли-1,0 м:
Далее вычисляется высота
, а также значения γ и ρ:
Сtn, , Ctp, K, Сtn, Ctn+0.8; Ctр= -0.7; К=0,45; Ро=60 Па, вычисляется условное постоянное давление воздуха в здании по формуле:
w2=5.42=29.16 м/с
Подставив найденные значения выражений, входящих в формулу определяем ΔРе для верхнего этажа рассматриваемого здания:
Определяется величина инфильтрации:
И значение Qинфл:
Определяется расход тепла на подогрев приточного воздуха естественной вентиляции
Вычисляются теплопоступления:
Результаты определения мощности отопительной системы помещения №101 сведены в таблице.
Таблица. заполняется для всех помещений здания Qос вычислен по формуле:
Qос суммируется для каждого этажа и по всему зданию. Результат расчета значения Qос проверяется по формуле. Если результаты не отклоняются более чем на 5-7 %, то они используются в остальных расчетах системы отопления.
Пример расчета 101 комнаты:
1. № помещения 101
2. Температура Ж.К. tв= +20 оC
3.
Расчётные теплопотери
4.Значение инфильтрации
5.Расход тепла на подогрев приточного воздуха ест. вентиляции
6.
Значение величины бытовых теплопоступлений
7.
Расчетная величина Qос,
теплопотерь
отдельной комнаты:
Конструирование отопительной системы и расчет ее элементов
Отопление проектируется для создания в помещениях комфортного температурного эксплуатационного режима в холодный и переходный периоды года. Все решения по отоплению должны соответствовать требованиям СНиП 2.04.05-91* [6] и изменениям № 3 Госстроя России от 20.10.2002, № 37.
Проектирование должно предусматривать возможность применения поквартирных и секционных однотрубных систем с устройствами для учета расхода тепловой энергии и автоматизации работы. Конструкция системы должна позволять переводить работу на другие виды энергии, в частности, на электрическую энергию, на газ (в аварийных ситуациях). При этом предполагается обеспечение нормальных условий жизни или же ведения технологического процесса.
Проектирование теплоснабжения
Проектом (работой) предусматривается разработка двух видов теплоснабжения:
а) обеспечение теплом от малой встроенной котельной, оборудованной секционными котлами типа ВНИИСТО и б) теплоснабжение от городских теплофикационных сетей.
Вид теплоснабжения оговаривается техническим заданием на курсовую работу.
Вид теплоснабжения оговаривается техническим заданием на курсовую работу.
