Основанием для разработки проекта является задание. Согласно которому в здании проектируется двухтрубная водяная отопительная система с котельной. В специальном подвале проектируется котельная с мастерской и санитарным узлом.
Жилое здание, для которого проектируется отопление и вентиляция строятся в городе Владимире, исходные данные приведены в таблице
-
N
п/п
Наименование и обозначение исходных данных
значения исх. данных
1.
Расчётная температура для проектирования отопления t н. р. о.= t ср
-35 0С
2.
Расчетная температура для проектирования вентиляции tн. р. в
-16 0С
3.
Наружная расчетная температура холодной tхпср
-27 0С
4.
Средняя температура отопительного периода tоп
-4 0С
5.
Продолжительность отопительного периода Zoп
214 суток
6.
Средняя скорость ветра холодного периода wcp
4,5 м/с
7.
Зона влажности: н - нормальная, с-сухая, в - влажная
Н
8.
Расчетная температура внутреннего воздуха tв
+180С
ПРОЕКТИРОВАНИЕ И РАСЧЕТ ЭЛЕМЕНТОВ
ОТОПИТЕЛЬНО-ВЕНТИЛЯЦИОННЫХ СИСТЕМ
Расчет и проектирование отопления
Теплотехнический расчет ограждающих конструкций здания
Ограждающие конструкции делятся на наружные и внутренние и назначаются для защиты помещений от воздействия наружного климата. Теплотехнический расчет производится для тех ограждений, которые разделяют воздух, имеющий в зоне разделения разность температур, равную 6 оС и более. При подборе материала ограждающих конструкций учитывается экономический анализ, требования энергосбережения и амортизационный срок службы материала в благоприятных условиях эксплуатации.
В
основу теплотехнического расчета
ограждающих конструкций принимается
условие, при котором проектное термическое
сопротивление теплопередачи должно
соответствовать равенству
Расчет наружных стен
С учетом принятого материала и эскиза стены определяется по формуле
где Ro - проектное термическое сопротивление теплопередачи ограждающей конструкции
1,523<3,06
Rотр - термическое сопротивление теплопередачи ограждения, при котором обеспечиваются нормативные санитарно-гигиенические требования
где tВ - нормативная температура внутреннего воздуха помещения, °С.
tн - расчетная температура наружного воздуха, принимаемая равной средней температуре наиболее холодной пятидневки за 50 лет в районе строительства, оС;
ав - коэффициент теплоотдачи от внутреннего воздуха к внутренней поверхности наружной стены,
tи- санитарно-нормативная разность между температурой внутреннего воздуха и температурой поверхности наружной стены, °С
n- коэффициент, учитывающий соприкосновение наружной поверхности ограждения с наружной атмосферой
Для выполнения условия равенства вычисляется значение градуcо-сутки отопительного периода (ГСОП) по формуле
ГСОП = (tв – tот. пер.)Zот. пер
ГСОП = 214х(18-(4)) = 214 х 22 = 4708 град/сут,
где Zo - количество суток отопительного периода, сутки
tв - температура помещения, °С;
tн - температура отопительного периода, °С

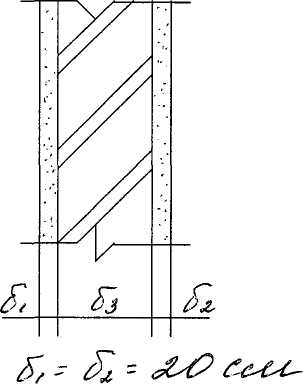

б1-б2 - штукатурка
б3 - кирпичная кладка
б1=б2=20мм
б3=1800мм
По найденному значению ГСОП,. по таблицам или графикам подбирается величина Rопр согласно равенству и назначается проектное значение R0 по формуле
Расчет чердачного перекрытия
Определяется величина термического сопротивления по требованию санитарно-гигиенических норм по формуле
1,828<4,55

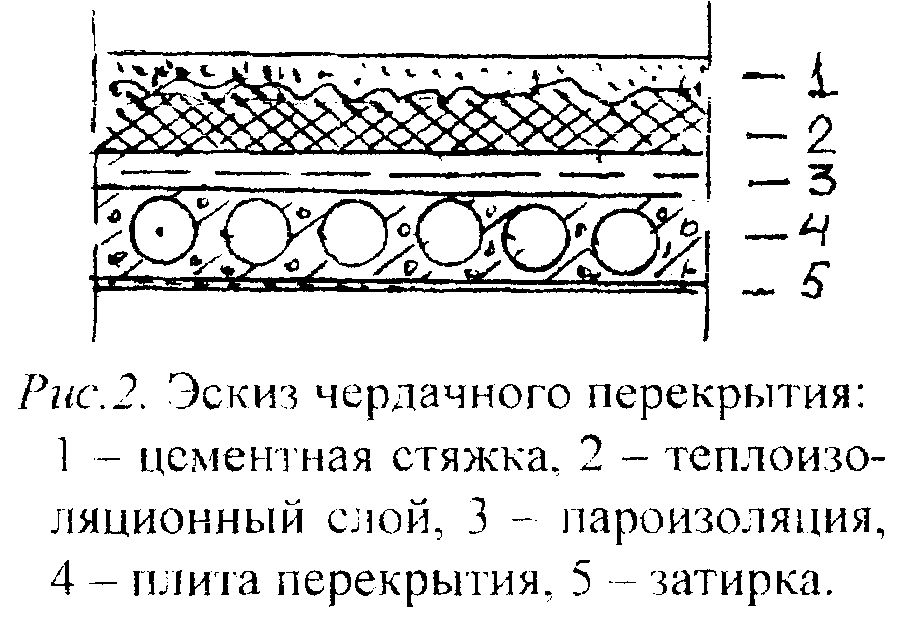

Значение R0тр проверяется по требованию условия равенства и далее Рис.2. Эскиз чердачного перекрытия: подбирается проектное значение сделанное к расчету наружной стены).

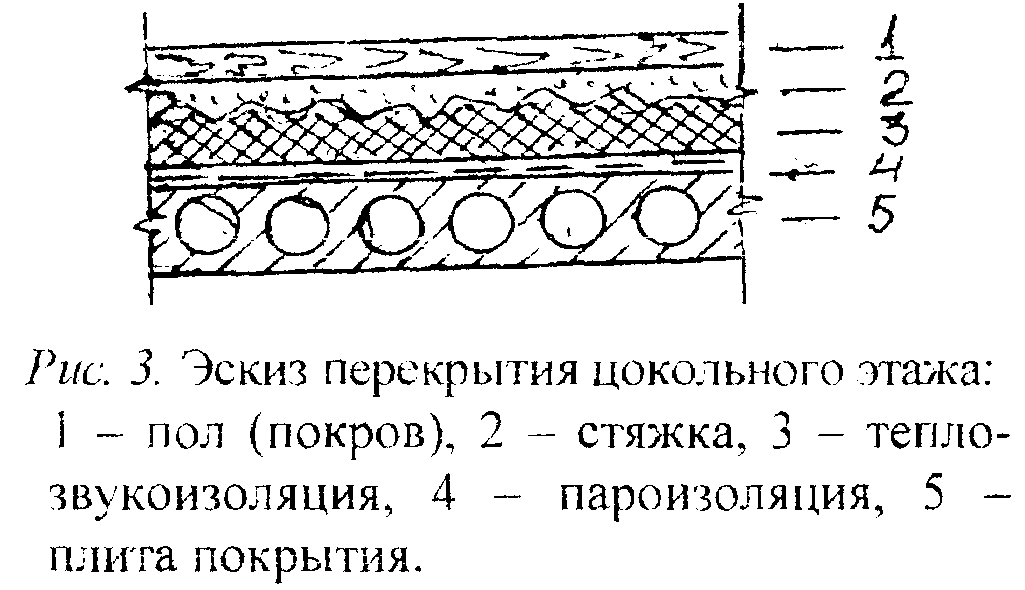

Расчет перекрытия цокольного этажа
О
пределяются
значения Rотр
и Rопр
и по формуле уточняется проектное
значение, и далее согласно примечанию
1 (смотри ранее).
На основе табличных данных или номограмм], определяются значения термических сопротивлений заполнений оконных, дверных и балконных проемов и др. Значения R0 сводятся в удобную для пользования табличную форму.
1,218<4,02
Пример расчета термических сопротивлений
Определить термическое сопротивление теплопередаче (R.0) наружной кирпичной стены жилого здания, строящегося в г. Владимире с исходными данными: tн = tхпср - расчетная температура наружного воздуха, равная средней температуре холодной пятидневки ( - 35 °С); toп,- средняя температура отопительного периода (- 4 °С); tнрв - расчетная температура для проектирования вентиляции (-16 °С); tнро - расчетная температура проектирования центрального отопления (- 27°С); wср -средняя скорость ветра для трех самых холодных месяцев (4.5 м/с); Zо - продолжительность отопительного периода (214 суток). Учитывая требование равенства, определяется термическое сопротивление наружной стены по требованию санитарных норм (Roтр)
где - tв температура внутренних помещений (нормы проектирования жилых зданий), оС.
Далее вычисляется величина ГСОП района строительства здания:
N п/п |
Наименование наружного ограждения |
м2град Ro(---------) Вт |
1. |
Наружная стена |
3.06 |
2. |
Чердачное перекрытие |
4.55 |
3. |
Перекрытие под холодным подпольем |
4.02 |
4. |
Двойные окна |
0.418 |
