32. Дощатоклееные колонны
Дощатоклееные колонны для зданий с напольным транспортом и подвесными кранами проектируют, как правило, постоянного по высоте сечения. Для зданий с

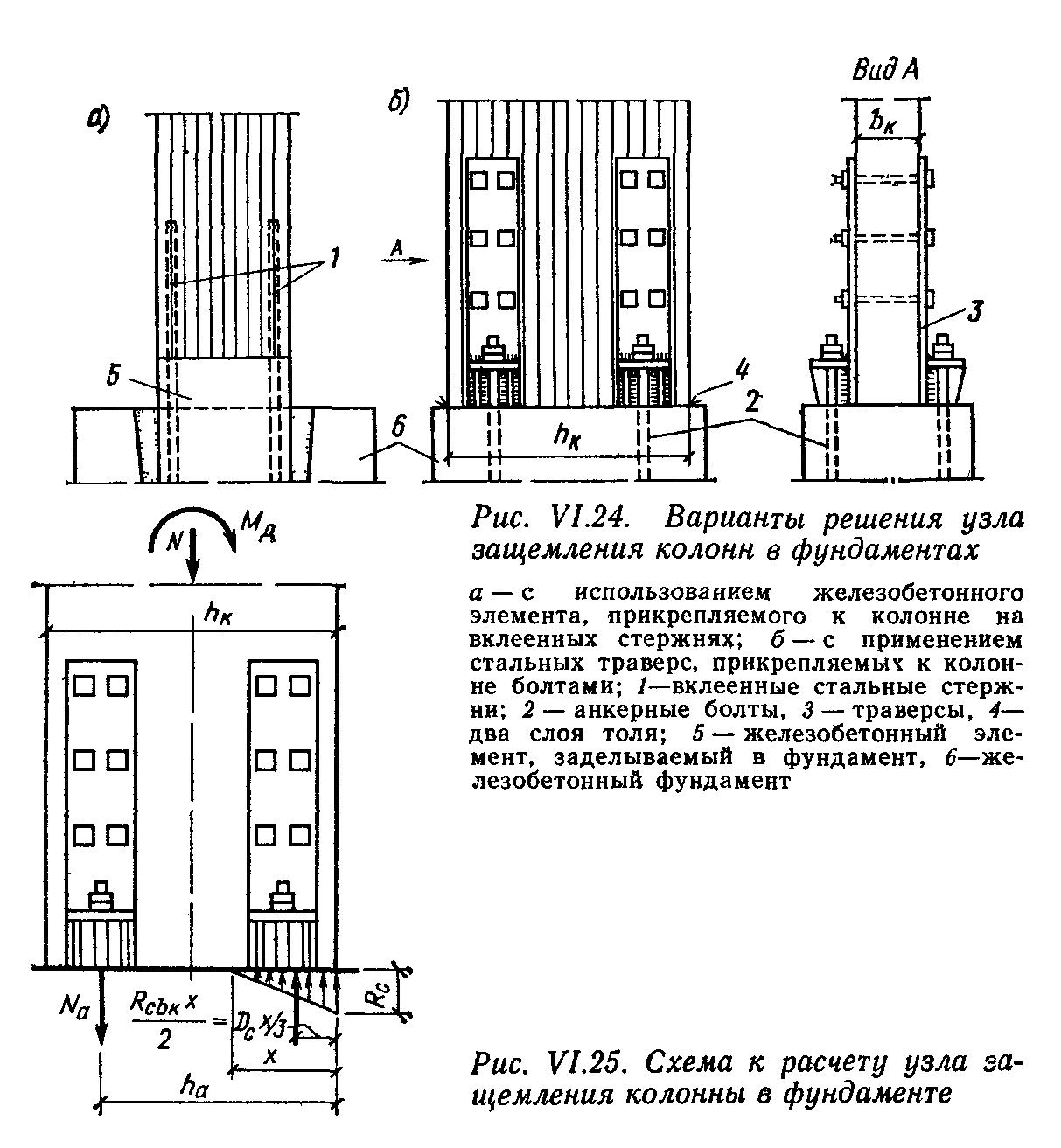

мостовыми кранами характерно применение колонн с уступом для укладки подкрановых балок (рис VI 22). Колонны в фундаментах защемляют одним из способов, показанных на рис. VI.24.
Колонны рассчитывают: на вертикальные постоянные нагрузки от веса покрытия, стенового ограждения и собственного веса; на вертикальные временные снеговые нагрузки, нагрузки от кранов и различных коммуникаций, размещаемых в плоскости покрытия; на горизонтальные временные ветровые нагрузки и нагрузки, возникающие при торможении мостовых и подвесных кранов.
Поперечная рама, состоящая из двух колонн, защемленных в фундаментах и шарнирно связанных с ригелем (балкой, фермой, аркой), представляет собой однажды статически неопределимую систему (рис. VI.23), Продольное усилие в ригеле такой рамы От равномерно распределенной ветровой нагрузки на колонны
От стенового ограждения (условно считая, что вертикальное усилие от стенового ограждения приложено по середине высоты колонны)
(VI 82)
После определения усилия в ригеле определяют изгибающие моменты и поперечные силы. Высоту сечения колонны Лк принимают в пределах 1/8—1/15//; ширину Ь^Лк/5. Принятое с учетом сортамент? пиломатериалов и условий опирания ригеля на колонну сечение колонн проверяют на расчетное сочетание нагрузок.; в плоскости рамы — как сжатоизгибаемый элемент; из плоскости рамы— как центрально сжатый элемент.
Предельная гибкость для колонн 120. При определении гибкости расчетную длину колонны в плоскости рамы принимают /0=2,2Я (при отсутствии соединения верха колонн с жесткими торцами здания горизонтальными связями). При вычислении гибкости колонны из плоскости рамы расчетную длину принимают равной расстоянию между узлами вертикальных связей, поставленных по колоннам в плоскости продольных стен.
Наиболее ответственным в колоннах является жесткий узел, который обеспечивает восприятие изгибающего момента. Для варианта узла, показанного на рис. VI.24, б, усилия в анкерах Na и анкерных болтах Na.6 находят, исходя из расчетной схемы, показанной на рис. VI.25.
При определении усилия iVa снеговую и другие временные вертикальные нагрузки, не вызывающие изгибающего момента, не учитывают, момент берут максимальным.
35. § 7.2. Дощатоклееные арки
Дощатоклееные арки применяют кругового или стрельчатого очертания с затяжками или с непосредственным опиранием на фундаменты или контрфорсы. При наличии затяжек пролеты арок обычно не превышают 24 м, при опирании на фундаменты или контрфорсы пролеты зданий, осуществленных в СССР, достигали 63 м (здание летнего катка в Архангельске). За рубежом имеются отдельные примеры применения арок с пролетами более 100 м.
Арки обычно склеивают из пакета досок прямоугольного по высоте сечения, что менее трудоемко. При больших пролетах может оказаться целесообразным применение арок переменного по высоте сечения, принятого с учетом изменения момента по длине арки.

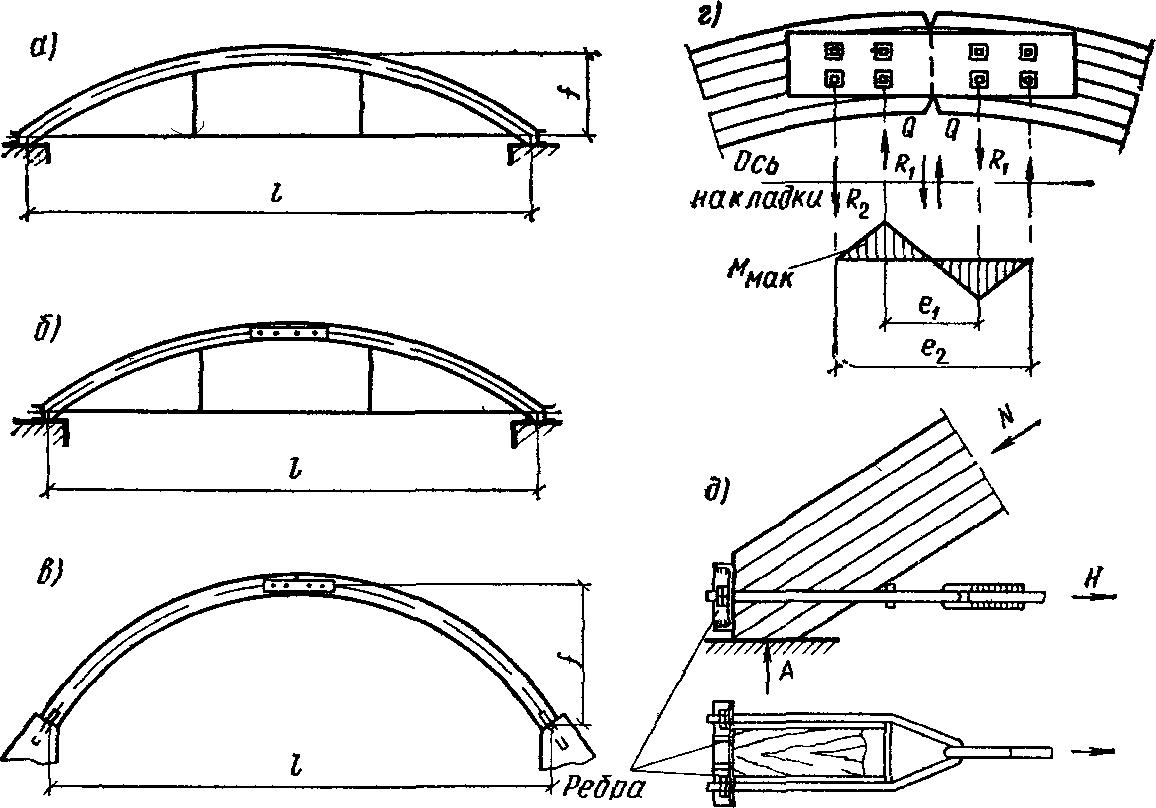

Дощатоклееные арки бывают двух- и трехшарнирны-ми (рис. VI.28). При пролетах до 24 м и ///=1/8—1/6 целесообразно применять двухшарнирные арки как более экономичные во всех случаях, когда возможна транспортировка криволинейных элементов арок. Криволинейные арки, Как правило, делают с постоянным радиусом кривизны, так как изогнуть доски по окружности легче. В дощатоклееных арках толщину слоев (досок после острожки) для удобства их гнутья целесообразно применять, как правило, не более 1/300 радиуса кривизны и не более 33 мм.
Коньковый узел в трехшарнирных арках можно выполнять с деревянными накладками на болтах, воспринимающими поперечную силу от временной нагрузки и обеспечивающими жесткость узла арки из ее плоскости. В случае, если распор воспринимается затяжкой, она выполняется из профильной или круглой стали.
Арки рассчитываются на нагрузки и воздействия в соответствии со СНиП П-6-74. В результате расчета арок определяют значения М, N, Q.
Нормальные напряжения в арках вычисляют по обычной формуле для сжато-изгибаемого стержня в сечении с максимальным изгибающим моментом и соответствующей ему нормальной силой.
принимают: а) при расчете на прочность по деформированной схеме:
для двухшарнирных арок при симметричной нагруз ке /0=0,35S; ■
для трехшарнирных арок при симметричной нагруз ке /0=0,585; _. '
для двухшарнирных и трехшарнирных арок при ко-сосимметричной нагрузке — по формуле
/0 = nS/2 У яг—а2 г ' (VI. 93)
где а — центральный угол полуарки, рад; S — полная длина дуги арки.
Для трехшарнирных арок при расчете на несимметричную нагрузку расчетную длину допускается принимать /o=O,58S, Для трехшарнирных стрельчатых арок с углом перелома в ключе более 10° при всех видах нагрузок /0=0,5S.
Расчет арок на устойчивость плоской формы деформирования производят по формуле Ш-39.
Клеевые швы проверяют на скалывание по формуле QS/Jbl<RCK, (VI.94)
Накладки в коньковом узле рассчитывают на поперечную силу при несимметричном загружении арки. Накладки работают на поперечный изгиб. Нагибающий Момент накладки (см. рис. VI.28,г). ,
Ma = Qe1/2. (VI.95)
Усилия, действующие на болты (см, рис. VI.28,г):
*i = Q/(l-ei/ej); (VI.96)
R2 = QKe2/e1— 1). (VI.97)
Несущую способность болтов определяют с учетом направления сил поперек волокон; она должна быть больше действующих усилий R\, /?г.
Крепление арки в опорных узлах рассчитывают на максимальную поперечную силу, действующую в этих узлах. В арках больших пролетов опорный и коньковый узлы конструктивно сложнее. Их можно выполнить

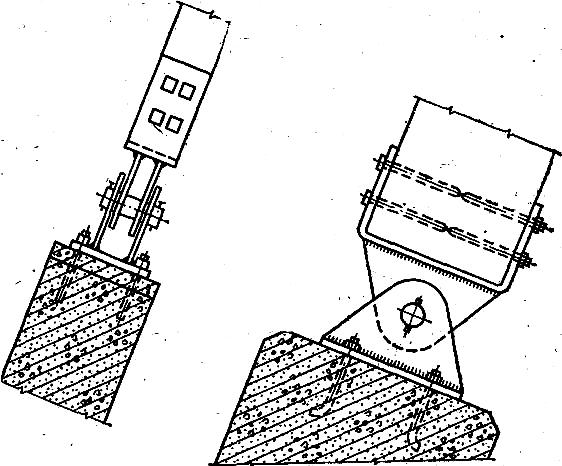

Рис. VI.29. Опорный узел дощатоклееной арки большого пролета .
где Q — расчетная поперечная сила в арке; S — статический момент; / — момент инерции; b — ширина арки; /?<,-к— расчетное сопротивление скалыванию для клееных элементов.
нижнего пояса для образования строительного подъема,_либо устраивают раздвинутый стык (с накладками большей длины). При выполнении стыков болты следует располагать в два ряда.
При создании верхнего и нижнего поясов бревенчатых треугольных ферм на лобовых врубках бревна располагают так, чтобы их комли были обращены к опорным узлам. Комли бревен для раскосов обращают в сторону верхнего пояса. Соединение верхнего пояса с нижним в опорном узле ферм выполняют на лобовой врубке.
Опорные узлы современных треугольных ферм на лобовых врубках осуществляют лобовым упором на металлических натяжных хомутах или тяжах, передающих усилие от вкладыша, в который упирается верхний пояс, на накладки, соединенные с нижним поясом нагелями из круглой стали и болтов. Подобное решение полностью исключает работу на сдвиг со скалыванием древесины нижнего пояса в опорном узле фермы. В современных треугольных фермах подвесной потолок крепят только к узлам нижнего пояса вместо крепления его между узлами, как это делалось раньше.
Разработаны новые разновидности ферм на лобовых врубках с нижним поясом из профильной стали, благодаря чему существенно повысилась надежность ферм.
Раскосы ферм обычно соединяют с поясами на лобовых врубках одним зубом и дополнительно крепят бол-тами или скобами. Исключение составляет средний узел нижнего пояса ферм, где сходятся два раскоса. Данные раскосы либо вводят в промежуток между парными нас кладками растянутого стыка нижнего пояса и крепят к ним болтами, либо упирают в специально предназначенную для этой цели бобышку со скошенными торцами.
Для того чтобы снизить напряжения в ослабленных врубками сечениях поясов ферм из брусьев, центрирование в опорных и промежуточных узлах производят по центру ослабленного сечения пояса.
Узлы ферм из бревен центрируют по осям поясов, так как ослабление бревна врубкой приводит лишь к незначительному смещению оси ослабленного сечения по отношению к оси бревна.
