Глава 4 предотвращение пескования скважин
4.1 Причины разрушения призабойной зоны продуктивных пластов
Газовые и газоконденсатные месторождения севера Западной Сибири, такие как Медвежье, Уренгойское, Ямбургское, находятся на поздней стадии разработки. Такая стадия сопровождается снижением пластового давления, обводнением ПЗП конденсационными и пластовыми водами, интенсивным выносом механических примесей в ствол скважины, образованием глинисто-песчаных пробок на забое и в стволе НКТ, гидратным режимом работы шлейфов, снижением рабочих дебитов. Наличие механических примесей и жидкости в добываемом газе подвергает коррозионному износу внутрискважинное и наземное оборудование и является доминирующим фактором выхода эксплуатационных скважин из действующего фонда. Поэтому предотвращение разрушения ПЗП и исключение выноса пластового песка в ствол скважин особенно остро стоит при эксплуатации газовых месторождений Западной Сибири, считающихся приоритетными по объему добываемого природного газа [2].
При разработке технологических жидкостей и технологии крепления слабосцементированных пород призабойной зоны пласта необходимо отметить, что механизм ее разрушения представлен широким многообразием причин, ведущих к интенсификации выноса пластового песка в ствол скважин, и обуславливается геологическими, техническими, технологическими, физико-химическими и механическими факторами [69 - 72].
Применительно к условиям эксплуатации газовых скважин сеноманской залежи месторождений Западно-Сибирского региона механизм воздействия различных факторов на призабойную зону пласта изучен недостаточно и поэтому первоочередными задачами борьбы с пескопроявлениями является изучение факторов, действующих на границе скважина-пласт, установление механизма разрушения горных пород продуктивного горизонта.
При разработке Уренгойского и Ямбургского НГКМ основные причины осложнений, возникающие при добыче газа, связаны с естественными процессами, влияющими на изменение состояния пласта-коллектора и ведущими к ее разрушению. Эксплуатация месторождений, находящихся на завершающей стадии разработки, сопровождается снижением пластового давления, как это показано на примере Ямбургского НГКМ (рис. 4.1).
Падение пластового давления ведет к увеличению эффективного сжимающего давления и напряжений в приствольной зоне продуктивного пласта, к изменению порометрических характеристик продуктивного интервала. Увеличение эффективного сжимающего давления в призабойной зоне пропорционально снижению пластового давления [73]. Наличие порового цемента ведет к тому, что при изменении пластового давления в процессе эксплуатации происходит ощутимая деформация пород коллектора.
Номер газового промысла
Рис. 4.1. Профили пластового давления по Ямбургскому НГКМ
Вследствие изменений структуры породы снижаются силы сцепления между песчаными частицами. В результате изменения структуры пласта снижается коэффициент проницаемости. При постоянном градиенте давления потока газа происходит значительное увеличение скоростей его движения, что в совокупности с другими факторами усугубляет процесс разрушения скелета породы.
По мнению специалистов газопромыслового управления ООО «Газпром добыча Уренгой», в начальный период эксплуатации в скважинах разрушения продуктивных коллекторов не происходило, так как депрессия на пласт не превышала предельной ее величины для данного типа коллекторов. Для суперколлекторов предельная величина составляла 0,5-0,6 МПа, для более плотных коллекторов 1,0-1,2 МПа. При увеличении объемов добычи газа до 300-400 млн м3 и более, а также при наличии скопившихся конденсационных вод ПЗП разрушается при депрессии 0,3 МПа. В условиях поступления пластовой воды разрушение призабойной зоны происходит при меньших объемах накопленной добычи и депрессии 0,1 МПа. По мере роста объема накопленной добычи газа, увеличения водопритока, снижения пластового давления величина предельной депрессии снижается [74].
В период падающей добычи в связи с закономерными проявлениями естественных признаков «старения» месторождений большое количество скважин работают с выносом механических примесей на всех режимах исследований (по Уренгойскому НГКМ - 57 %, по Ямбургскому НГКМ - 27 %). Осложнения, связанные с разрушением призабойной зоны и выносом пластового песка в ствол эксплуатационных скважин Уренгойского НГКМ, начали проявляться с 1990-1991 гг. [75 - 78]. Уже в 1994 г. (на основании результатов исследований специалистов ВНИИГАЗа) по 881 эксплуатационным сеноманским скважинам установлено, что вынос пластового песка в количестве выше 5 г/сут присутствовал в 504 скважинах [79]. Механизм выноса таких фракций описан в работе [80] на основе физической модели псевдосжижения. Условие выноса мелких фракций – зависит от соотношения градиента сил трения и градиента силы тяжести (они должны быть равны).
На основании результатов промысловых исследований работы газовых скважин Уренгойского и Ямбургского НГКМ за 2000-2001 гг. выявлено, что основными причинами пескопроявлений в скважинах является их обводнение как пластовой, так и, в первую очередь, конденсационными водами. При снижении производительности скважин на забое происходит образование песчано-жидкостных пробок. А так как приток газа в скважину носит пульсирующий характер, то пробка (или песчано-водяная пульпа) находится в псевдосжиженном состоянии на забое. Следствием этого является увеличение влагосодержания в ПЗП, приводящее к размыву порового цемента, выносу пластового песка и образованию отдельных каналов повышенной проводимости.
Основной же причиной разрушения ПЗП является поступление пластовых вод в зону перфорации продуктивных пластов. В настоящее время на месторождениях региона наблюдается интенсивный подъем ГВК к интервалам перфорации эксплуатационных объектов (рис. 4.2). По состоянию на 2000-2001 гг. уровень подъема газоводяного на ряде кустов сеноманской залежи Ямбургского НГКМ достиг 20-40 м. При этом ежегодный темп подъема ГВК увеличился на некоторых скважинах до 4-6 м в год.
Рис. 4.2. Профили подъема газоводяного контакта по Ямбургскому НГКМ
В процессе эксплуатации скважин пластовая вода конусообразно подтягивается к фильтровой зоне, вторгаясь в газонасыщенную часть пласта, обводняет ее, и вследствие этого дебит по газу существенно снижается из-за интенсивного разрушения ПЗП [80].

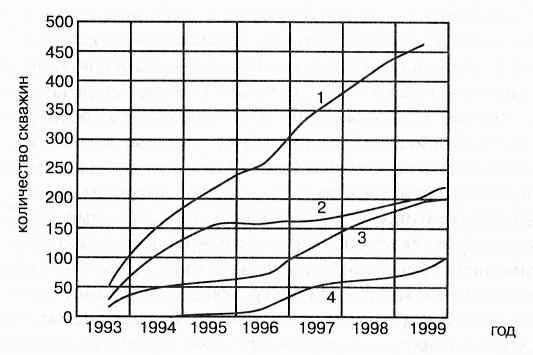

Обводнение скважин происходит по отдельным, наиболее проницаемым пропласткам продуктивного пласта из-за крайне неравномерной выработки послойно-неоднородных продуктивных пластов, характерных для данных месторождений. Прорыв воды в скважины и полное их обводнение (до пределов рентабельной эксплуатации) в подавляющем большинстве случаев происходит задолго до достижения потенциально возможного отбора пластового флюида. Объем добываемой воды особенно возрастает в зимнее время при увеличении общих объемов газа. Следовательно, обводнение ПЗП играет определяющую роль в процессах развития интенсификации выноса пластового песка и разрушения слабосцементированных пород продуктивного горизонта сеноманской залежи месторождений Западной Сибири. На рис. 4.3 представлена динамика роста количества эксплуатационных скважин (сеноман) ООО «Газпром добыча Уренгой», работающих с ограничением дебита из-за выноса пластового песка и воды.
