Тема 9. Пальові фундаменти, їх застосування. Класифікація пальових фундаментів за характером роботи, роду матеріалу, їх улаштування. Фундаменти із забивних та набивних паль. Ростверк

Свайные фундаменты __________________________________________________________

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Конструкции свайных фундаментов классифицируют:

- по характеру работы___________________________________________________________

____________________________________________________________________________________________________________________________________________________________________

Рис. 31. Свайные фундаменты

а – ____________________________________________________________________________

б – ____________________________________________________________________________

1 – ____________________________________________________________________________

2 – ____________________________________________________________________________

3 – ____________________________________________________________________________

- по роду материала______________________________________________________________

- по глубине заложения: __________________________________________________________

- по конструктивным решениям; __________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Забивные _______________________________________________________________________

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

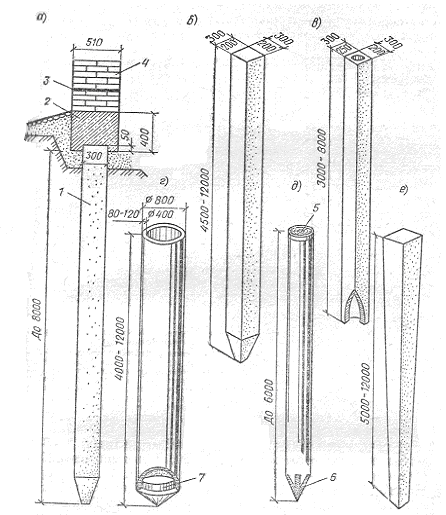

Рис. 32. Фундаменты из забивных свай

а – ____________________________________________________________________________

б – ____________________________________________________________________________

в – ____________________________________________________________________________

г – ____________________________________________________________________________

д – ____________________________________________________________________________

е – ____________________________________________________________________________

1 – ____________________________________________________________________________

2 – ____________________________________________________________________________

3 – _____________________________________________________________________________

4 – ____________________________________________________________________________

5 – ____________________________________________________________________________

6,7 – ___________________________________________________________________________

Набивные ______________________________________________________________________

_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

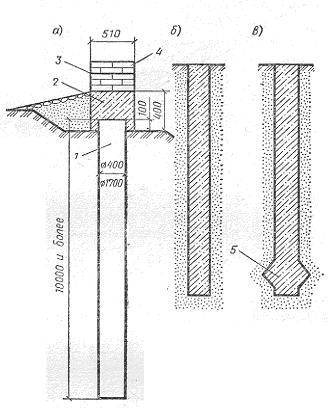

Рис. 33. Фундаменты из набивных свай

а – ____________________________________________________________________________

б – ____________________________________________________________________________

в – ____________________________________________________________________________

1 – ____________________________________________________________________________

2 – ____________________________________________________________________________

3 – ____________________________________________________________________________

4 – ____________________________________________________________________________

5 – ____________________________________________________________________________

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

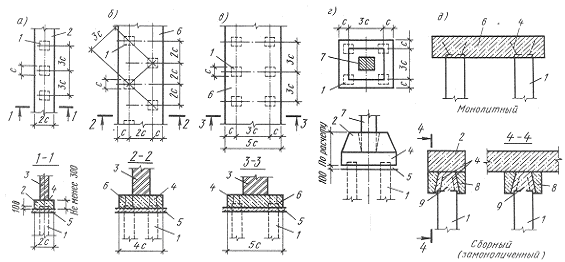

Рис. 34. Размещение свай

а – ____________________________________________________________________________

б – ____________________________________________________________________________

в – ____________________________________________________________________________

г – ____________________________________________________________________________

д – ____________________________________________________________________________

1 – ____________________________________________________________________________

2 – ____________________________________________________________________________

3 – ____________________________________________________________________________

4 – ____________________________________________________________________________

5 – ____________________________________________________________________________

6 – ____________________________________________________________________________

7 – ____________________________________________________________________________

8 – ____________________________________________________________________________

9 – ____________________________________________________________________________

_______________________________________________________________________________

Ростверк – _____________________________________________________________________

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

СРС Тема 10. Гідроізоляція підвалу від ґрунтової вологи та ґрунтової вади. Відмостки та приямки.

Гидроизоляция

Фундаменты, являясь стенами подземного этажа здания, образуют помещения подвалов и технических подполий. Помещения высотой более 2м, предназначенное для хозяйственных нужд, называют подвалом, а при меньшей высоте такого помещения – техническим подпольем (в них размещают инженерное оборудование, прокладывают коммуникации).

Рис. 35. Подземные этажи

а – техническое подполье;

б – подвал;

1 – отмостка;

2 – траншея с уложенными коммуникациями.

Стены подвалов и подполий должны иметь необходимую теплоизоляцию, надежную гидроизоляцию.

Наружными стенами подвала, как правило, служат фундаментные стеновые блоки или цокольные ж/б панели в панельных зданиях.

Фундаменты, стены и пол подвала, соприкасающиеся с грунтом подвержены воздействию грунтовой влаги, а также просачивающейся через грунт атмосферной влагой. В таких случаях конструктивные элементы защищают гидроизоляцией.

Гидроизоляция может быть горизонтальная и вертикальная.

Горизонтальная гидроизоляция (ГГИ) устраивается в двух уровнях:

Первый – между блок-подушкой и фундаментным стеновым блоком в виде выравнивающей цементно-песочной стяжки толщиной 20 – 30мм или в виде двух слоев рубероида на битумной мастике.

Второй – располагается в цоколе выше отмостки на 150 – 200 мм в виде слоя рубероида, а во внутренних стенах на 100 – 200мм ниже уровня пола.

Оклеенная гидроизоляция выполняется как сплошной водонепроницаемый ковер из рулонных или гибких листовых материалов, наклеиваемых на изолируемые поверхности в 1-4 слоя. Рулонные материалы с битумной пропиткой наклеивают на битумной мастике, а с дегтевой – на дегтевой. Толщина слоя приклеивающей мастики для каждого слоя изоляции – 1,5 - 2 мм. В качестве изоляционных материалов применяют изол, бризол, рубероид, толь, гидроизол и др.

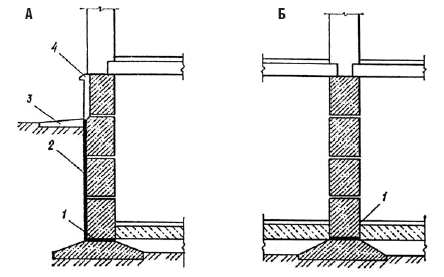

Рис. 36. Горизонтальная гидроизоляция

1 – фундамент;

2 – пол первого этажа;

3 – стена;

4 – рулонный ковер;

5 – цементная стяжка.

Вертикальная гидроизоляция (ВГИ) устраивается по наружной плоскости стен подземной части здания соприкасающейся с грунтом. Конструктивным решением гидроизоляции может быть нанесение на плоскость стен битумной мастики. Мастичные гидроизоляционные материалы образуют водонепроницаемую, однородную, бесшовную поверхность. Мастичные покрытия наносят на основание механизированным способом или вручную. Нанесение мастик проводится в 1–3 слоя в зависимости от типа мастики и плотности армирующего материала.

Рис. 37. Гидроизоляция фундаментов при расположении грунтовых вод ниже подошвы

1 – горизонтальная гидроизоляция;

2 – вертикальная гидроизоляция;

3 – отмостка;

4 – цоколь.

Защита подвалов от напорной грунтовой воды осуществляется устройством сплошного гидроизоляционного ковра из 2 – 4 слоев гидроизола, стеклоткани и других гнилостойких рулонных материалов, склеенных соответствующими мастиками. Горизонтальный ковер располагают в толще пола на бетонной подготовке, пропускают через стены подвала и заводят на поверхность наружных стен до высоты, превышающей уровень грунтовых вод на 0,5 м. На гидроизоляционный ковер укладывают пригрузочный слой бетона, уравновешивающий давление воды. Если гидростатический напор более 1,0 м., то устраивают сплошную железобетонную плиту, защемленную в стенах подвала. Гидроизоляционный ковер, расположенный с наружной стороны стен, защищают от возможных повреждений облицовкой из хорошо обожженного глиняного кирпича на цементном растворе. Выше облицовки поверхность обмазывают битумом.

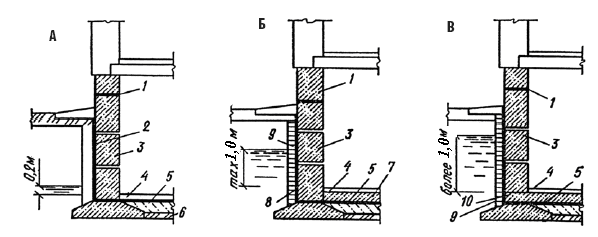

Рис. 38. Гидроизоляция фундаментов при напоре грунтовых вод

а – при напоре грунтовых вод менее 200 мм;

б – при напоре 200-1000 мм;

в – при напоре выше 1000 мм;

1 – горизонтальная рулонная гидроизоляция;

2 – вертикальная окрасочная гидроизоляция;

3 – фундаментные блоки;

4 – чистый пол;

5 – подготовка;

6 – мягкая глина;

7 – бетон;

8 – оклеечная гидроизоляция;

9 – защитная стенка;

10 – ж/б плита.

Для предупреждения проникания атмосферных осадков в грунт к фундаменту, вокруг здания устраивается отмостка.

Отмостка – неширокая асфальтная полоса, уложенная вдоль периметра наружных стен. Укладывают отмостку с уклоном от здания. Минимальная ширина 800 – 1500мм.

Верхнее покрытие отмостки выполняют из щебня, гравия, булыжного камня, кирпича, асфальта, бетона, бетонных плиток. Асфальтовое покрытие выполняют толщиной не менее 30 мм, бетонное – не менее 150 мм.

Рис. 39. Отмостка

1 – асфальтобетон;

2 – щебень;

3 – бортовой камень.

Каждый подвал должен иметь вентиляцию, которая предотвращает появление сырости. Для этой цели по периметру цоколя устраивают вентиляционные отверстия или окна. При кирпичной кладке минимальное сечение 140 х 140 мм.

Для естественного освещения и вентиляции подвальных помещений устраиваются окна. Перед оконными проемами устраиваются приямки.

Приямок – это световой колодец перед окном подвального помещения. Стенки приямков выполняют из кирпича или ж/б. Сверху их ограждают стальной решеткой. Дно в приямке устраивают с уклоном от стен здания. В дне приямка устраивают отверстие для отвода воды, в которое монтируют трубу Ø 50 мм длиной около 1,5 м.

Рис. 40. Отмостка и приямок

1 – отмостка;

2 – решетка;

3 – стенка приямка;

4 – пол в приямке с уклоном от здания;

5 – окно.

6 – труба Ø 50 мм;

Входы в подвальные этажи могут быть устроены внутри здания в месте расположения лестничной клетки или в виде открытых наружу одномаршевых лестниц, расположенных в приямках.

Домашнее задание: §4, стр.30-37, конспект.
