Показатели тэо конструктивных элементов.

___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

- стоимости ___________________________________________________________________

__________________________________________________________________________________

- трудоемкости ________________________________________________________________

__________________________________________________________________________________

- расхода основных материалов __________________________________________________

__________________________________________________________________________________

- массы конструкций ____________________________________________________________

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Тема 2. Конструктивні типи та схеми будинків. Конструктивні заходи, які забезпечують стійкість і просторову жорсткість безкаркасних будинків.

В строительстве существуют следующие виды строительных систем:

- традиционная _________________________________________________________________

____________________________________________________________________________________________________________________________________________________________________

- крупноблочная _________________________________________________________________

__________________________________________________________________________________

- панельная _____________________________________________________________________

__________________________________________________________________________________

- объемно-блочная _______________________________________________________________

____________________________________________________________________________________________________________________________________________________________________

- каркасная _____________________________________________________________________

____________________________________________________________________________________________________________________________________________________________________

- монолитная и сборно-монолитная ________________________________________________

____________________________________________________________________________________________________________________________________________________________________

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

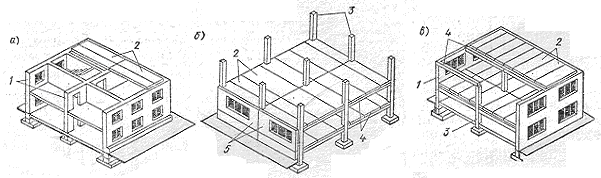

Рис. 6. Конструктивные элементы, обеспечивающие пространственную жесткость зданий

а – ____________________________________________________________________________

б – ____________________________________________________________________________

1 – ____________________________________________________________________________

2 – ____________________________________________________________________________

3 – ____________________________________________________________________________

4 – ____________________________________________________________________________

5 – ____________________________________________________________________________

Существует два типа конструктивных систем здания:

- безкаркасная – _________________________________________________________________

- каркасная – ___________________________________________________________________

__________________________________________________________________________________

Рис. 7. Конструктивные типы гражданских зданий

а – ____________________________________________________________________________

б – ____________________________________________________________________________

в – ____________________________________________________________________________

1 – ____________________________________________________________________________

2 – ____________________________________________________________________________

3 – ____________________________________________________________________________

4 – ____________________________________________________________________________

5 – ____________________________________________________________________________

При бескаркасной системе в зданиях применяются следующие конструктивные схемы:

- ______________________________________________________________________________

- ______________________________________________________________________________

- ______________________________________________________________________________

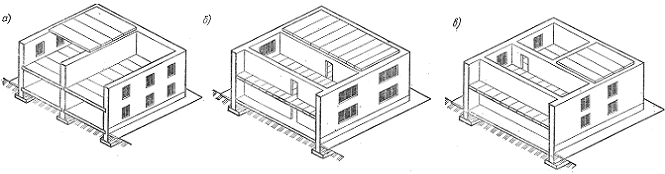

Рис. 8. Здания с несущими стенами

а – с продольными несущими стенами;

б – с поперечными несущими стенами;

в – с продольными и поперечными несущими стенами.

При каркасной системе применяются следующие схемы:

- ______________________________________________________________________________

- ______________________________________________________________________________

Каркас – _______________________________________________________________________

По работе каркасы делятся на: рамные, рамно-связевые и связевые.

- рамные – ______________________________________________________________________

- рамно-связевые – _______________________________________________________________

__________________________________________________________________________________

- связевые – _____________________________________________________________________

__________________________________________________________________________________

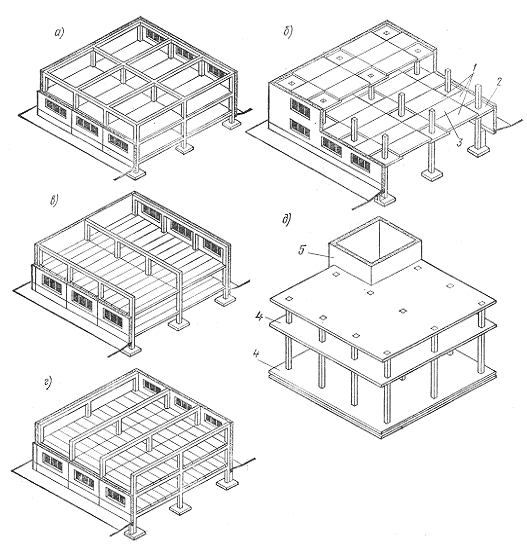

Рис. 9. Конструктивные схемы каркасных зданий

а – с перекрестным расположением ригелей;

б – с продольным расположением ригелей;

в – с поперечным расположением ригелей;

г – с безбалочным сборным перекрытием;

д – с монолитным безбалочным перекрытием и ядрами жесткости;

1 – надколонные плиты;

2 – плита-капитель;

3 – пролетная плита с опиранием по контуру;

4 – монолитная плита перекрытия;

5 – ядро жесткости.

Если в здании по внутренним и наружным рядам расположены стойки (колоны), то такая схема называется с полным каркасом.

Если в здании стойки наружных рядов заменены несущими стенами, то такая конструктивная схема называется с неполным каркасом.

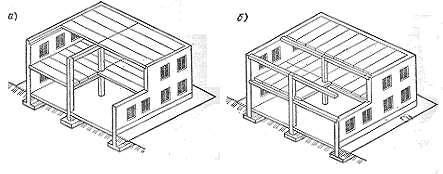

Рис. 10. Здания с неполным каркасом

а – с продольным расположением ригелей;

б – с поперечным расположением ригелей.

Домашнее задание: §3.1,стор. 19-21; §3.2,стор. 21-23 конспект.

СРС Тема 3. Креслення координаційних вісей та стін цивільного будинку, згідно завдання на курсовий проект № 1

СРС Тема 4 Поняття про природні та штучні основи.. Вимоги до основ.

Основанием называется массив грунта, расположенный под фундаментом и воспринимающий нагрузку от всего здания.

Грунты в качестве основания могут быть использованы в естественном состоянии или с искусственным усилением.

Естественные основания – это грунты, которые в природном состоянии имеют достаточную несущую способность для восприятия нагрузки от здания.

Искусственные основания – это грунты, которые в природном состоянии не способны воспринять нагрузку от здания и требуют работ по его усилению.

При возведении зданий на естественном основании могут быть использованы грунты при следующих условиях:

- грунты, должны иметь небольшую и равномерную сжимаемость, не допускать просадок и оползней. Незначительное и равномерное уплотнение грунта под нагрузкой, называется осадкой. Осадки не опасны для зданий. Большие и неравномерные деформации грунта называют просадкой. Эти явления опасны и ведут к образованию и разрушению конструкций; При наклонном залегании грунтов под действием нагрузок от здания, возможен оползень, скольжение пласта грунта друг по другу.

- грунты должны иметь достаточную несущую способность, т.е. выдерживать нагрузку от зданий;

- грунты не должны иметь пучинистых свойств.

Пучинистость – это свойство грунта при замерзании увеличиваться в объеме, а при оттаивании уменьшаться. Это приводит к деформации здания.

- грунты должны противостоять воздействию грунтовых вод, т.е. не размываться и не растворяться под их воздействием.

В качестве оснований могут быть использованы различные грунты:

- скальные – в виде сплошного или трещиноватого массива. Такие грунты практически несжимаемы, не подвержены пучению, водоустойчивы и являются идеальным основанием;

- крупнообломочные – в виде слоев крупного камня (валунов), гальки. Эти грунты молосжимаемы, непучинисты, водоустойчивы и представляют собой хорошее основание;

- песчанистые. В зависимости от размера частиц пески подразделяются на гравелистые, крупные, средней крупности, мелкие и пылеватые. Гравелистые, крупные и средней крупности пески под нагрузкой быстро уплотняются, при замерзании не вспучиваются и являются прочным и надежным основанием. Мелкие и пылеватые становятся пучинистыми. Несущая способность их при увлажнении уменьшается. Пылеватые пески в водонасыщенном состоянии становятся неспособными воспринимать нагрузки;

- глинистые, в сухом или маловлажном состоянии способные воспринимать значительные нагрузки. Однако при увлажнении их несущая способность снижается. Такие грунты отличаются длительной осадкой под нагрузкой и вспучиванием при замерзании. Разновидностью глинистых грунтов являются суглинки и супеси, в зависимости от содержания глинистых частиц;

- лессовидные в естественном состоянии имеют поры в виде вертикальных трубочек. Такие грунты в сухом состоянии обладают достаточной несущей способностью. Однако при увлажнении структуры образуются просадки;

- насыпные, образованные при засыпке оврагов, прудов и других мест. Такие грунты неоднородны по структуре. Для использования таких грунтов в качестве оснований необходимо исследования их несущей способности.

Выбор основания производится исходя из инженерно-геологических изысканий. Поэтому перед началом строительства производят геологические изыскания на участке, предназначенном для строительства: бурят скважины глубиной 6 – 15 м или роют шурфы (колодцы) глубиной до 3 м.

Во время обследования выработки (шурфа или скважины) необходимо замерить высоту почвенного или насыпного слоя, т. к. их, как правило, не используют в качестве основания, из-за низкой несущей способности и неоднородности (ослаблен органическими примесями, атмосферной влагой, включениями обломков камней, железобетонных конструкций, мусора в насыпных грунтах) таких видов грунтов. При строительстве его обычно убирают (для этого и замеряют высоту насыпного слоя) и основанием служат несущие слои грунта (глины, суглинки, пески, супеси) находящиеся под почвенно-

растительным слоем или насыпным грунтом.

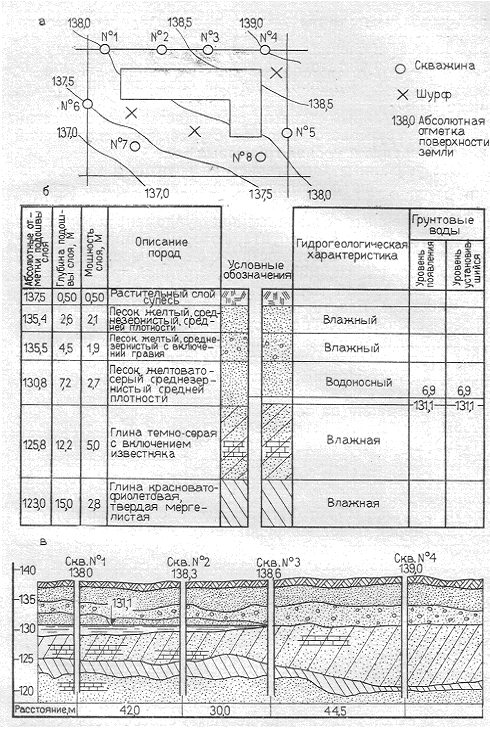

Рис. 11. Пример оформления геологического разреза

а – план расположения скважин;

б – пример описания пород буровой скважины;

в – геологический разрез.

Если грунты в природном состоянии обладают слабой несущей способностью и не могут быть использованы в качестве естественного основания, то применяются искусственные основания.

Искусственные основания получают путем

- уплотнения

- закрепления

- замены грунта

Искусственное улучшение свойств слабого грунта достигается путем поверхностного или глубинного уплотнения. Поверхностное уплотнение грунта производят катками (на глубину 15—20 см) с добавлением в грунт крупных фракций щебня, трамбованием пневматическими трамбовками или трамбовочными плитами (на глубину до 1,5—2 м) и другими механическими способами. Глубинное уплотнение слабых грунтов выполняют при помощи грунтовых или песчаных свай, образуемых путем пробивания скважин и заполнения их грунтовым материалом.

Более сложным способом искусственного улучшения свойств грунтов является их закрепление различными вяжущими материалами, нагнетаемыми под давлением через инъекторы (трубочки с дырочками) закрепляющих составов: цементное молоко (цементация), раствор жидкого стекла и отвердителя (силикатизация), горячий битум или холодная битумная мастикой (битумизация) . Вяжущие материалы после отвердения связывают частицы грунта в прочный камневидный монолит.

Замена грунта производится, если все прочие методы оказываются не эффективными, замена производится послойно с уплотнением каждого из слоев. Простейшим видом грунтовых искусственных оснований являются песчаные подушки. Слой слабого грунта под будущим фундаментом удаляют и вместо него насыпают песок (с тщательным уплотнением). Подушки можно устраивать также из материала с большей несущей способностью: гравия, щебня или смеси грунта с гравием или щебнем.
