Битумный шифер

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Рулонные материалы

По виду основы рулонные материалы могут быть основные и безосновные. Основой рулонных материалов служат картон, стекловолокно, металл, асбест, полимерно-битумные материалы и бумага. В рулонных кровельных материалах устраивают защитный слой. По виду защитного слоя рулонные материалы могут быть: крупнозернистые, мелкозернистые, пылевидные и чешуйчатые.

К кровельным материалам, имеющим основание, относятся: пергамин, рубероид, рубероид наплавляемый, гидроизол, стеклорубероид, фольгоизол, фольгорубероид, кровельный стеклоизол, толь и др. Основанием служат строительный картон, бумага, алюминиевая фольга, стеклоткань. Полотнища выпускаются шириной около 1 м и длиной от 7 до 20 м, длина полотнища определяется толщиной материала, составляющей обычно 1 - 6 мм.

Рис. 137. Рубероид

СРС Тема 34. Дахи із металевих листів та металочерепиці. Водовідвід із схилових дахів. Слухові вікна. Огородження на дахах.

В качестве стального покрытия используются профилированные листы, кровельное железо и медь.

В качестве кровельных материалов для стальной фальцевой кровли наиболее распространенным является кровельное железо, а наиболее долговечным (но и самым дорогим) — кровельная медь. Уклон кровли составляет 18-30°. Основной принцип фальцевой кровли – механическое соединение частей кровли между собой путём зацепов соседних частей кровли. Фальц (фальцевое соединение) - шов, который образуется при соединении листов металлической кровли.

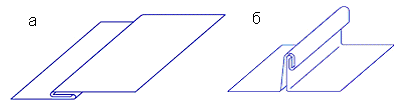

Рис. 138. Виды фальцей

а – лежачий;

б – стоячий.

Неоцинкованная кровельная сталь — кровельное железо — выпускается листами длиной 710 - 2000 мм, шириной 510 - 1000 мм, толщиной 0,35 - 0,8 мм. Оцинкованная кровельная сталь покрыта с обеих сторон слоем цинка толщиной 0,02 мм. Она выпускается листами толщиной 0,45 - 1 мм, шириной 710 мм, длиной 1420 мм.

Для рядового покрытия скатов крыши, карнизных свесов, настенных желобов, разжелобов заготавливают картины. Картина — это элемент кровельного покрытия, у которого кромки подготовлены для фальцевого соединения. Обычно их делают составными из двух листов, реже одинарными. Картины на крыше соединяют в полосы длиной на скат, т.е. от карниза до конька. Полосы крепят к обрешетке узкими полосками кровельной стали (кляммерами). Укладывать фальцевую кровлю можно на сплошное основание крыши, но если ее уклон более 15˚, монтаж можно осуществлять и на обрешетку, выполненную из брусков 50 х 50 мм, которые располагают через каждые 250  - 270 мм.

Кровельная медь выпускается в виде листов толщиной от 0,3 мм, ширина 700 мм и длина 1100 мм. Такую кровлю применяют при кулоне от 15˚, максимальный уклон не ограничен.

Рис. 139. Кровля из оцинкованной стали

1 —  листы кровельной стали;

2 —  обрешетка;

3 —  гидроизоляция;

4 —  утеплитель;

5 —  пароизоляция;

6 —  кляммеры;

7 —  фальц.

Профнастил – металлические профилированные листы самого различного профиля. Толщина листа – 0,6-0,8 мм, ширина – 1100-1250 мм, длина – 2-12 м, глубина профиля – 20-75 мм.

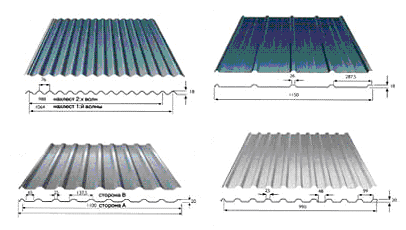

Рис. 140. Виды профнастила

Основанием под кровлю из металлического профнастила может быть обрешётка из антисептированных досок, или стальные прогоны. Расстояние между элементами обрешетки, выполненных из досок составляет 860-1000 мм Листы укладывают снизу вверх с нахлесткой не менее 200 мм, стыки заполняют тиоколовыми или силиконовыми герметиками. и крепятся к обрешетке при помощи шурупов с уплотнителями. Крепление профнастила к элементам деревянной обрешетки производится с помощью самонарезающих болтов, с диаметрами 4,8, 5,5 и 6,3 мм, длиной от 19 до 250 мм, которые устанавливаются на место без предварительной сверловки отверстия. Применяются такие листы для устройства несложных кровель домов и хозяйственных построек.

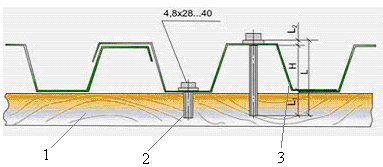

Рис. 141. Крепление профнастила к обрешетке

1 – обрешетка;

2 – самонарезающийся болт;

3 – профнастил.
