Тема 27. Дерев’яні віконні блоки, їх конструкція. Улаштування та кріплення віконних блоків в прорізях стін. Віконні пристрої.
Деревянные оконные блоки.
Окно любой конструкции включает в себя:
- ______________________________________________________________________________
____________________________________________________________________________________________________________________________________________________________________
___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Оконная коробка – _______________________________________________________________
____________________________________________________________________________________________________________________________________________________________________
Переплеты, ____________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Оконные блоки снабжаются оконными приборами или фурнитурой – петли, навески, ручки.

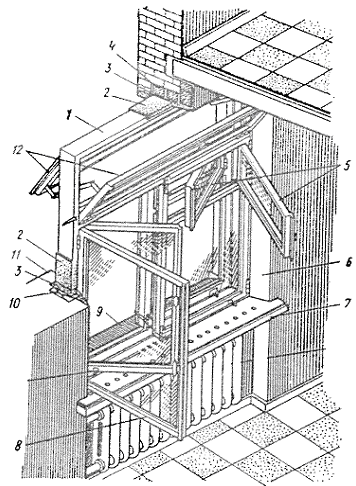

Рис. 112. Конструктивные элементы окна
1 – ____________________________________________________________________________
2 – ____________________________________________________________________________
3 – ____________________________________________________________________________
4 – ____________________________________________________________________________
5 – ____________________________________________________________________________
6 – ____________________________________________________________________________
7 – ____________________________________________________________________________
8 – ____________________________________________________________________________
9 – ____________________________________________________________________________
10 – ___________________________________________________________________________
11 – ___________________________________________________________________________
12 – ___________________________________________________________________________
Спаренные оконные блоки ________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Раздельные оконные блоки ________________________________________________________
____________________________________________________________________________________________________________________________________________________________________
Раздельно-спаренные оконные блоки _______________________________________________
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

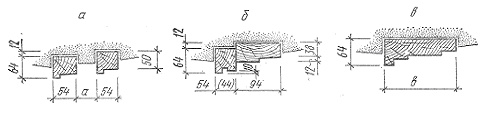

Рис. 113. Типы оконных коробок
а – ____________________________________________________________________________
б – ____________________________________________________________________________
в – ____________________________________________________________________________
Размеры «а» и «в» зависят от толщины стены.
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

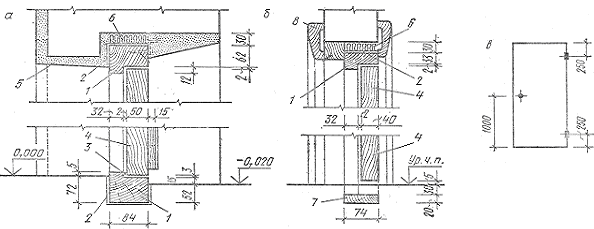

Рис. 114. Установка деревянных оконных блоков в проем
а – ____________________________________________________________________________
б – ____________________________________________________________________________
1 – ____________________________________________________________________________
2 – ____________________________________________________________________________
3 – ____________________________________________________________________________
4 – ____________________________________________________________________________
5 – ____________________________________________________________________________
6 – ____________________________________________________________________________
7 – ____________________________________________________________________________
8 – ____________________________________________________________________________
9 – ____________________________________________________________________________
ДСТУ предусматривается два типа оконных блоков для жилых и общественных зданий:
Тип С – со спаренными переплетами;
Тип Р – с раздельными переплетами.

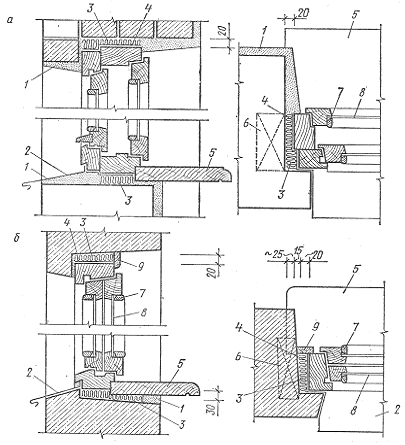

Рис. 115. Оконные блоки
а – ____________________________________________________________________________
б – ____________________________________________________________________________
1 – ____________________________________________________________________________
2 – ____________________________________________________________________________
3 – ____________________________________________________________________________
4 – ____________________________________________________________________________
5 – ____________________________________________________________________________
6 – ____________________________________________________________________________
ОР 15.6; 15.9; 15.12; 15.13,5; 15.15; 15.18; 15.21
ОС
БР 22.7,5; 22.9
БС
Для того чтобы определить размеры оконного проема и принять оконный блок по ДСТУ, необходимо произвести расчет. ДБН предусмотрено отношение между площадью помещения и площадью оконных проемов. В жилых помещениях отношение площади окна к площади пола принято от 1:5 до 1:8. При этом учитывают не всю площадь оконного блока, а только застекленную часть створок.

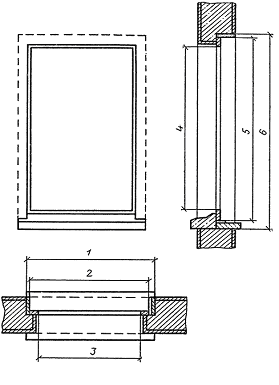

Рис. 116. Блок оконного проема
а, б, в – ________________________________________________________________________
1 – ____________________________________________________________________________
2 – ____________________________________________________________________________
3 – ____________________________________________________________________________
4 – ____________________________________________________________________________
5 – ____________________________________________________________________________
6 – ____________________________________________________________________________
СРС Тема 28. Конструкція вітрин і вітражів. Сучасні конструктивні рішення вікон.
Витрины и витражи.
Витрины и витражи представляют собой большие участки наружного светопрозрачного ограждения высотой в один или несколько этажей.
Конструкция витрин и витражей состоит из металлического каркаса, который является несущим элементом. Каркас включает в себя нижнюю и верхнюю обвязку, импосты и ригели. Эти элементы выполняют из стальных уголков, швеллеров, двутавров, прямоугольных труб. Для остекления используют витринное стекло, толщиной 10-12 мм, которое закрепляется в переплетах прокладками из резины.
Рис. 117. Элементы металлических витрин
1 – стальной уголок;
2 – крепежные уголки;
3 – резиновая прокладка;
4 – витринное стекло;
5 – вертикальный импост из уголков;
6 – крепежные винты.
Металлопластиковые окна

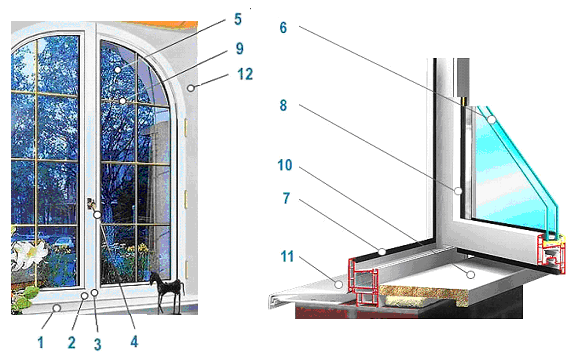

Металлопластиковые окна включают в себя раму из металлопластикового профиля и створок, в которые вставлены однокамерные или двухкамерные стеклопакеты. Такие окна изготавливаются различных форм, размеров и профилей. Закрепляют раму при помощи саморезов или анкерных болтов. Стык между окном и стеной герметизируют при помощи пены. После этого устраивают откосы.
1. Рама
Главная несущая часть окна, своеобразная «коробка», которая собирается из пластикового многокамерного профиля и крепится в оконном проёме. ПВХ профиль нарезается строго по размерам конкретного окна.
2. Створка
Створка, так же как и рама, состоит из пластикового профиля и навешивается на нее. Створка может иметь несколько вариантов открывания. Иногда створка остаётся глухой.
3. Импост
Импост — это пластиковый профиль со стальным усилением внутри. Служит для деления окна на части и предназначен для того, чтобы обеспечить соединение двух или более створок в конструкции одного окна.
4. Штульп
Пластиковый профиль, который так же, как и импост, служит для соединения двух створок, но в отличие от окна с импостом одна створка является зависимой от другой при открывании и не имеет оконной ручки. Эту створку можно открыть, лишь открыв основную створку с ручкой. Такая створка без ручки не может быть поворотно-откидной. Штульп в отличие от импоста крепится не к раме, а к створке.
5. Стекло
В производстве стеклопакетов используют как обычное полированное, так и специальные виды стекла, например тонированное или триплекс. Триплекс — это противовзломное и шумозащитное стекло. При разрушении триплекса осколки не разлетаются во все стороны, а остаются на эластичной плёнке, защищая проём.
6. Стеклопакет
Стеклопакет представляет собой герметичную конструкцию из двух или трёх стёкол (соответственно однокамерные и двухкамерные стеклопакеты). В качестве заполнения может использоваться не только воздух, но и инертный газ аргон — это улучшает теплозащитные свойства стеклопакета. Готовый стеклопакет по всему периметру заливается тиоколовой мастикой, не дающей попасть внутрь ни влаге, ни пыли. Стеклопакеты имеют разную толщину: 24мм, 28мм, 30мм, 32мм, 42мм. Выражение «формула однокамерного стеклопакета в 24 мм: 4 - 16 - 4» означает, что в «бутерброд» соединены два стекла толщиной 4мм с расстоянием между ними в 16мм. Стеклопакет выполняет две основные функции: сохранение тепла и звукоизоляция.
7. Резиновые уплотнители
Располагаются в местах таких элементов, как рама и створка, штапик и стеклопакет. Служат для того, чтобы обеспечить плотное соединение этих элементов и избежать продувания и проникновения воды.
8. Штапик
Конструктивный элемент окна, выполненный из пластика, предназначен для того, чтобы закрепить стеклопакет в створке.
\9. Раскладка
Внутри стеклопакета могут помещаться элементы декоративной раскладки, придающие окну определённое архитектурное своеобразие.
10. Подоконник
Панель желаемой ширины, которая может быть изготовлена из ПВХ-профиля либо из ламинированной МДФ- или ДСП-плиты.
11. Водоотливы
Своего рода металлический подоконник со стороны улицы. Длина его обычно равна ширине окна. По расположенному под углом водоотливу дождевая или талая вода скатывается вниз.
12. Откосы
Пластиковые панели, которыми закрывают торцевые части стены сверху и сбоку от оконной рамы.
Фурнитура
Этим понятием объединяются петли, на которых висят створки, замки для запирания окна, ручки, ответные части замков запирания, различные пластмассовые или металлические крышки на петли, невидимые механизмы открывания-закрывания.

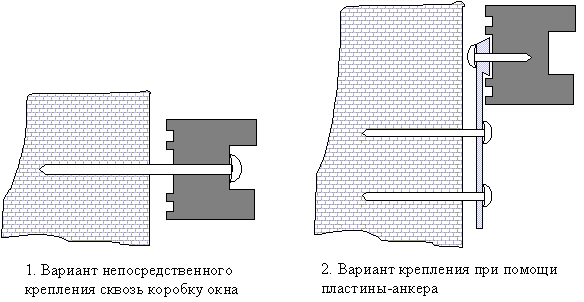

Существует два метода крепления оконной рамы: непосредственное крепление сквозь коробку и крепление с помощью металлической пластины-анкера (накладки), цепляющейся за специальный пластиковый замок на внешней стороне коробки. Для обычных окон достаточно двух накладок по высоте с каждой стороны коробки. Эти накладки располагают примерно на уровне навесов и крепят к откосам дюбелями. Пространство стыка между стеной и оконной коробкой заполняется полиуретановой пеной.
|

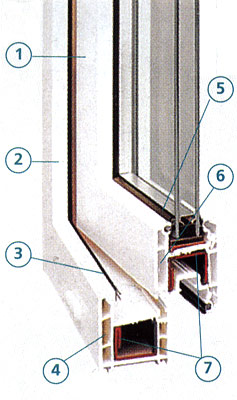

Рис. 118. Конструкция пластикового профиля; 1 – основная камера с усилительным вкладышем (армирующим элементом); 2 – камеры для крепления фурнитуры (дюбельные); 3 – дренажные отверстия для удаления влаги; 4 – паз под европриборы; 5 – штапик; 6 – сквозной паз для фиксирования штапика; 7 – уплотнения по притвору для створки и рамы; 8 – скошенные поверхности фальца в створке и раме; 9 – стеклопакет; 10 – уплотнения для стеклопакета; 11 - фиксирующие выступы для крепления дополнительных профилей |
|
|

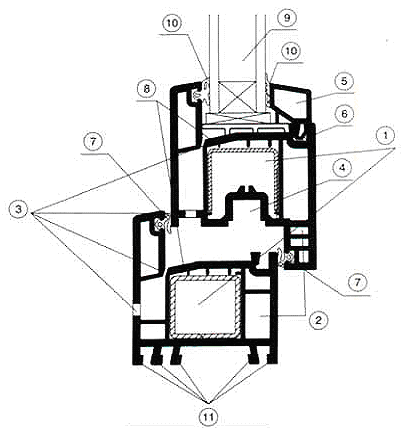

Рис. 119. Профиль пластмассового окна 1 – створка; 2 – рама; 3 – двойное уплотнение; 4 – дополнительная изоляционная предкамера; 5 – уплотнение для остекления; 6 – дополнительная изоляционная предкамера; 7 – арматура |
|
. Тема 29 Двері, їх види, елементи заповнення дверних прорізів. Двірні блоки. Види полотен.
.
Двери – ________________________________________________________________________
__________________________________________________________________________________
_________________________________________________________________________________________________________________________________________________________________
Двери подразделяют по следующим признакам:
- по местоположению в зданию: ___________________________________________________
__________________________________________________________________________________
- по числу полотен (створок): _____________________________________________________

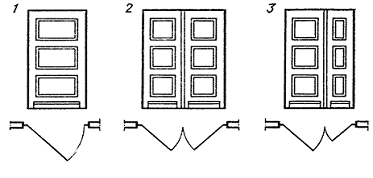

Рис. 120. Типы дверей по числу полотен
- по характеру ограждения: _______________________________________________________
__________________________________________________________________________________
- по способу открыванию: ________________________________________________________
____________________________________________________________________________________________________________________________________________________________________
Рис. 121. Типы дверей по способу открывания
а – ____________________________________________________________________________
б – ____________________________________________________________________________
в – ____________________________________________________________________________
г – ____________________________________________________________________________
д – ____________________________________________________________________________
е – ___________________________________________________________________________________
ж – ____________________________________________________________________________
- по материалу: __________________________________________________________________
__________________________________________________________________________________
- по форме дверного полотна: _____________________________________________________
- по конструкции полотна: ________________________________________________________
Рис. 122. Типы конструкций дверных полотен
а – ____________________________________________________________________________
б – ____________________________________________________________________________
1 – ____________________________________________________________________________
2 – ____________________________________________________________________________
3 – ____________________________________________________________________________
4 – ____________________________________________________________________________
5 – ____________________________________________________________________________
6 – ____________________________________________________________________________
Для удобства эвакуации большинство дверей открываются наружу, за исключением и входных в квартиры.
Дверной блок __________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Конструкция двери включает в себя:
1. Дверное полотно - _____________________________________________________________
2. Дверная коробка - _____________________________________________________________
__________________________________________________________________________________
3. Наличники - __________________________________________________________________
__________________________________________________________________________________
4. Дверной порог, ________________________________________________________________
__________________________________________________________________________________
5. Дверные нащельники - __________________________________________________________
__________________________________________________________________________________
6. Дверные горбыльки - ___________________________________________________________
__________________________________________________________________________________
7. Обвязки дверного полотна - _____________________________________________________
____________________________________________________________________________________________________________________________________________________________________
8. Филенки _____________________________________________________________________
__________________________________________________________________________________
9. Петли, ______________________________________________________________________
10. Дверные приборы: ____________________________________________________________
__________________________________________________________________________________
11.Специальные уплотнители - ___________________________________________________
__________________________________________________________________________________
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

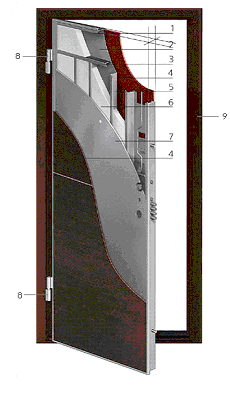

Рис. 123. Установка дверного блока в проём
а – ____________________________________________________________________________
б – ____________________________________________________________________________
в – ____________________________________________________________________________
1 – ____________________________________________________________________________
2 – ____________________________________________________________________________
3 – ____________________________________________________________________________
4 – ____________________________________________________________________________
5 – ____________________________________________________________________________
6 – ____________________________________________________________________________
7 – ____________________________________________________________________________
8 – ____________________________________________________________________________
Дверные полотна по своей конструкции бывают щитовыми и филенчатыми.
Щитовые ______________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Филенчатая ____________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Металлические двери.
Коробка _______________________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Полотно стальной ______________________________________________________________
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
|
Рис. 124. Конструкция дверного полотна металлической двери
|
Размеры дверных блоков:
- ванна, туалет ДГ 21.7
- кухня ДО 21.8
- комнаты ДО, ДГ 21.9; 21.10; 21.12
- вход в квартиру ДГ 21.10
- вход в здание ДН 21.10; 21.13
СРС Тема 30. Вибір марок та розмірів вікон і дверей.( згідно завдання на курсовий проект № 1)
Домашнее задание: §8, стор. 67-74, конспект.
