Каркасные перегородки. __________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Листы гипсокартона имеют прямоугольную форму и следующие размеры: при толщине 8, 10, 12,5 и 14 мм длина элементов составляет 2500—3000 мм; при толщине 16, 18, 20, и 24 мм длина — 2500—4800 мм. ширина ГКЛ во всех случаях — 1200 мм. Самыми распространенными являются ГКЛ размером 2500×1200×12,5 мм. ________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

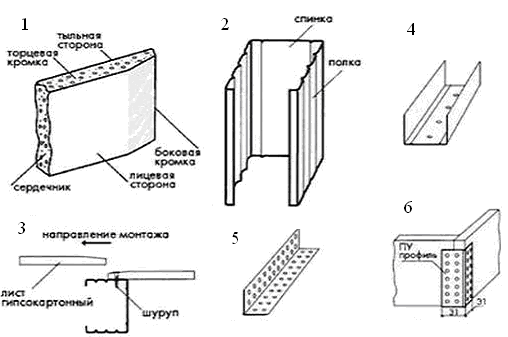

Рис. 100 Элементы каркаса
1. Гипсокартонный лист «ГКЛ»
2. Профиль стоечный (ПС-профиль)
3. Монтаж гипсокартона на профиль 4. Направляющий профиль (ПН-профиль) 5. Угловой профиль (ПУ-профиль (31 х 31)) 6. Оформление углов

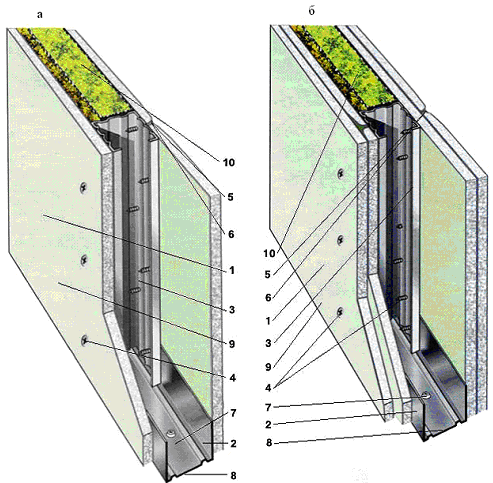

Рис. 101. Конструктивные варианты каркасных перегородок на металлическом каркасе
а – ____________________________________________________________________________
б – ____________________________________________________________________________
1 – ____________________________________________________________________________
2 – ____________________________________________________________________________
3 – ____________________________________________________________________________
4 – ____________________________________________________________________________
5 – ____________________________________________________________________________
6 – ____________________________________________________________________________
7 – ____________________________________________________________________________
8 – ____________________________________________________________________________
9 – ____________________________________________________________________________
10 – ___________________________________________________________________________
СРС Тема 25 Конструкція перегородок з гіпсових панелей, елементи каркасу. Спирання перегородок на перекриття..
Крупнопанельные гипсобетонные перегородки выполняют высотой на этаж с лицевыми поверхностями, подготовленными под окраску или оклейку обоями. Максимальная длина панели 6 м. Панели изготавливают из гипсобетона, армированного деревянными рейками. По контуру их окаймляют деревянными брусками 80 х 60 мм. Толщина панелей 80 мм. Междуквартирная перегородка толщиной 200 мм устраивается из двух обычных панелей с воздушной прослойкой между ними толщиной 40 мм. Перегородки устанавливают по плитам перекрытия. К стенам и потолку панели крепят ершами и специальными скобами. Зазоры между стенами и потолком заделывают раствором.
|
Рис. 102. Крупнопанельная гипсобетонная перегородка 1 – монтажные петли; 2 – реечный каркас; 3 – выемка под скобу; 4 – деревянный каркас.
|

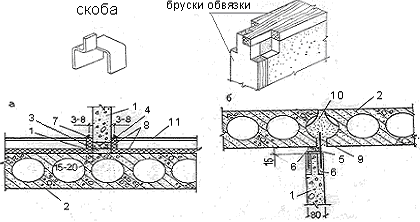

Рис. 103. Конструкция крепления перегородки
а – к полу;
б – к потолку;
1 – крупнопанельная гипсобетонная перегородка;
2 – плита перекрытия;
3 – цементный раствор или кирпич;
4 – деревянная обвязка;
5 – пакля;
6 – гипсовый раствор;
7 – плинтус;
8 – звукоизоляционная прокладка;
9 – металлическая скоба;
10 – цементный раствор;
11 – пол.

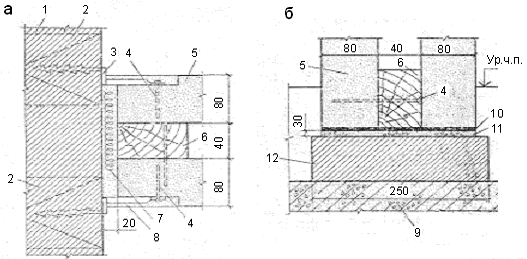

Рис. 104. Примыкание крупнопанельной перегородки
а – боковое к стене;
б – внизу к перекрытию;
1 – стена;
2 – деревянные антисептированные пробки;
3 – стальной ерш;
4 – гвозди;
5 – гипсобетонная перегородка;
6 – деревянный брус;
7 – пакля;
8 – заделка раствором;
9 – плита перекрытия;
10 – гидроизоляция;
11 – раствор;
12 – кирпичная кладка
.
Домашнее задание: §7, стор. 61-65, конспект.
Тема 26. Елементи віконного заповнення. Різновиди вікон. Вимоги до світло-прозорих огороджень. Класифікація вікон за призначенням, характером розчленування віконних рам, видом світло-прозорого матеріалу і т. ін..
Окна – ________________________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Окна должны удовлетворять требованиям прочности, долговечности, тепло – и звукоизоляции, удобствам эксплуатации, экономичности.
Классификация окон:
- по назначению: ________________________________________________________________
__________________________________________________________________________________
- по количеству створок в одном ряду окна бывают: __________________________________
- по числу рядов остекления: ______________________________________________________
__________________________________________________________________________________

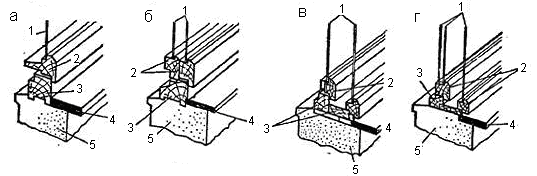

Рис. 105. Типы окон по числу рядов остекления
а – ____________________________________________________________________________
б – ____________________________________________________________________________
в – ____________________________________________________________________________
г – ____________________________________________________________________________
1 – ____________________________________________________________________________
2 – ____________________________________________________________________________
3 – ____________________________________________________________________________
4 – ____________________________________________________________________________
5 – ____________________________________________________________________________
- по способу открывания створок: __________________________________________________
__________________________________________________________________________________
поворотные (открывание наружу или внутрь);
откидные (с верхним или нижним подвесом);
поворотно-откидные;
подвесные (с поворотом вокруг верхней крайней оси);
горизонтально-раздвижные;
подъемно-раздвижные;
глухие (не открывающиеся).
Окно может обладать комбинацией этих типов. Для фрамуг подходит только откидной тип открывания.

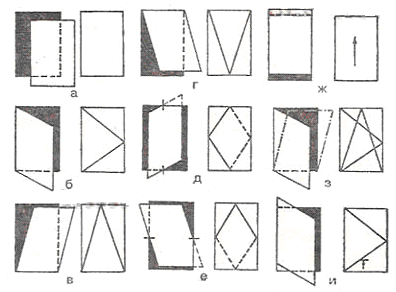

Рис.106. Открывание оконных створок: а – ____________________________________________________________________________
б – ____________________________________________________________________________
в – ____________________________________________________________________________
г – ____________________________________________________________________________
д – ____________________________________________________________________________
е – _____________________________________________________________________________
ж – ____________________________________________________________________________
з – ____________________________________________________________________________
и – _____________________________________________________________________________
- по конструкции окна могут быть (типу переплета): __________________________________
__________________________________________________________________________________
- по материалу оконной коробки: __________________________________________________
__________________________________________________________________________________

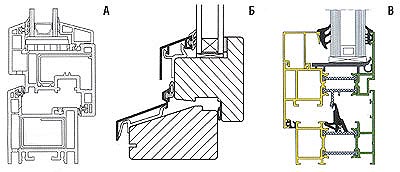

Рис. 107. Виды материалов оконных коробок
А – ____________________________________________________________________________
Б – ____________________________________________________________________________
В – ____________________________________________________________________________
- по форме окна бывают: _________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Рис. 108. Формы и виды окон
- по виду светопрозрачного материала: _____________________________________________
____________________________________________________________________________________________________________________________________________________________________
Рис. 109. Примеры остекления окна
А – ____________________________________________________________________________
Б – ____________________________________________________________________________
Стеклопакеты __________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Рис. 110. Использование стеклопакета для остекления
1 – ____________________________________________________________________________
2 – ____________________________________________________________________________
3 – ____________________________________________________________________________
4 – ____________________________________________________________________________
Конструкция оконного блока ______________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Оконный блок состоит из следующих элементов:

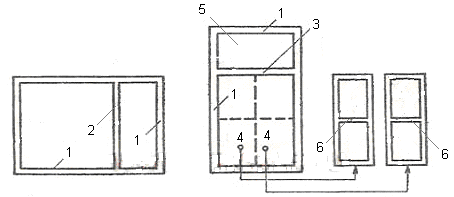

Рис. 111. Детали окон: 1 – ____________________________________________________________________________
2 – ____________________________________________________________________________
3 – ____________________________________________________________________________
4 – ____________________________________________________________________________
5 – ____________________________________________________________________________
6 – ____________________________________________________________________________
