Полы по грунту.
Рис. 95. Полы по грунту и перекрытию
а – дощатые по междуэтажному перекрытию;
б – паркетные доски по междуэтажному перекрытию;
в – из линолеума по междуэтажному перекрытию;
г – из керамических плиток по междуэтажному перекрытию;
д – паркетные доски по надподвальному перекрытию;

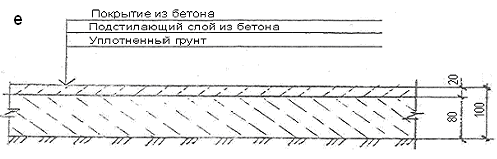

е – бетонные по грунту;

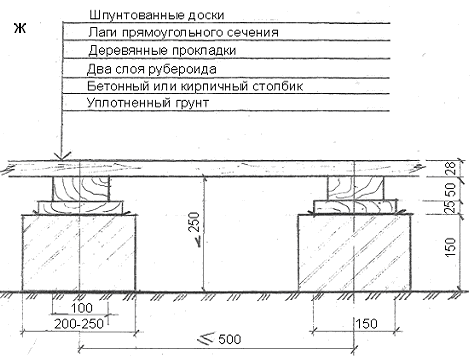

ж – дощатые по грунту на кирпичных столбиках.
Домашнее задание: §6, стр.50-61, конспект, рис.6.11, стор.56
Тема 24. Класифікація перегородок. Вимоги до перегородок. Перегородки із великих панелей, із дрібнорозмірних елементів (цегли, керамічного каменю.). Каркасні перегородки. Перегородки із склоблоків і профільного скла.
Перегородки – _________________________________________________________________
____________________________________________________________________________________________________________________________________________________________________
Перегородки классифицируют:
- по местоположению – ___________________________________________________________
__________________________________________________________________________________
- по конструкции – ______________________________________________________________
__________________________________________________________________________________
- по материалу – ________________________________________________________________
____________________________________________________________________________________________________________________________________________________________________
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Кирпичные перегородки __________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

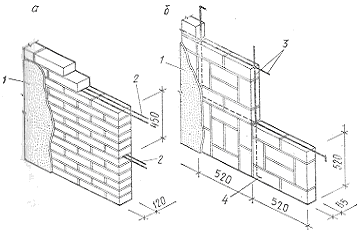

Рис. 96. Кирпичные перегородки
а – ____________________________________________________________________________
б – ____________________________________________________________________________
1 – ____________________________________________________________________________
2 – ____________________________________________________________________________
3 – ____________________________________________________________________________
___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Рис. 97. Мелкоблочные перегородки
Перегородки из гипсовых плит. Плиты для таких перегородок изготавливают толщиной 50 – 75 мм, длиной – 800 – 1500 мм, шириной – 300 – 500 мм. Все их кромки делают только с пазами или с пазами и гребнями. Для обеспечения прочности перегородки в горизонтальные пазы укладывают стальную арматуру, покрытую лаком (чтобы она не ржавела), или тонкие деревянные лучины. Для возведения гипсовых перегородок применяют гипсопесчаный раствор. Гипсовую перегородку оштукатуривают гипсопесчаным или гипсоизвестковым раствором, слоем до 5 мм.
Перегородки из ячеистого бетона. Стандартный мелкий блок из пенобетона имеет размеры 200 × 250 × 60 мм. Оптимальная толщина перегородки из пеноблоков 80 – 120 мм. При кладке можно использовать как цементно-песчаную смесь, так и плиточный клей. Поверхности блочных элементов, стыкуемые между собой, предварительно покрываются клеем и укладываются с перевязкой. К стенам перегородки крепят клеем (раствором) и арматурой (через каждые 2 ряда блоков). Оптимальными по габаритам считаются изделия 500 × 500 × 100, 600 × × 400 × 100, 600 × 300 × 100 и 600 × × 300 × 125 мм.
Пазогребневые плиты. Каждая такая плита изготовлена из строительного гипса и представляет собой прямоугольный параллелепипед, стыковочные и опорные поверхности которого имеют на соответствующих сторонах паз и гребень. ПГП ставят не на бетонное основание перекрытия, а на готовую стяжку пола перед нанесением финишных покрытий. В качестве монтажного клея при работе с обычными плитами применяется шпаклевка. Швы заделываются шпаклевкой. Перегородки из ПГП крепятся к несущим перекрытиям жестко, с помощью дюбелей, а зазор между потолком и верхним рядом плит заделывается шпаклевкой. ПГП выпускаются двух типоразмеров: 667 × 500, 900 × × 300 мм, толщина - 80 или 100 мм. Из плит, уложенных в один ряд, удается собрать одинарную перегородку. Двойная конструкция перегородки - толщиной от 180 мм устраивается если нужно усилить звукоизоляцию или разместить внутри конструкции сантехнические коммуникации.
Перегородки из стеклоблоков. _____________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Перегородки из стеклопрофилита (стекора) ________________________________________
____________________________________________________________________________________________________________________________________________________________________

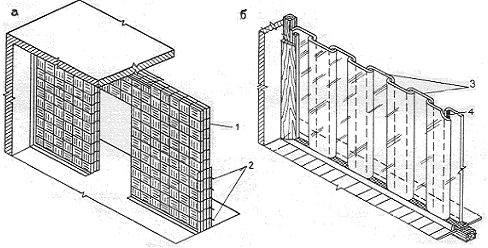

Рис. 98. Перегородки из стеклоблоков и стекора
а – ____________________________________________________________________________
б – ____________________________________________________________________________
1 – ____________________________________________________________________________
2 – ____________________________________________________________________________
3 – ____________________________________________________________________________
4 – ____________________________________________________________________________
Деревянные перегородки __________________________________________________________
____________________________________________________________________________________________________________________________________________________________________
Одинарные дощатые перегородки выполняют из шпунтованных досок и досок с четвертями толщиной 40 - 50мм и шириной 150 - 200 мм, которые устанавливаются вертикально на нижнюю обвязку. Их длина должна быть на 10 мм меньше, чем расстояние от пола до потолка. Для жесткости их связывают между собой шипами Ø8-10 мм, устанавливаемыми через 1000 – 1400 мм, вместо шипов можно использовать гвозди. Дощатая одинарная перегородка состоит из вертикально установленных досок, нижние концы которых входят в паз, образуемый двумя брусками, прибитыми к полу. Верхние концы досок закрепляются к потолку. Небольшие щели у стены заделывают паклей, войлоком. Такую перегородку можно оштукатурить, обшить фанерой, ДВП или гипсокартонными листами.
Двойные дощатые перегородки чаще всего собирают из щитов шириной 500 – 600 мм с четвертями по кромкам высота равна расстоянию между полом и потолком. Чтобы повысить жесткость перегородки, один слой досок длиной 900 - 1200 мм и толщиной 40 - 50 мм устанавливают вертикально, а другой - под углом 45 - 90°. Между досками закладывают плиты ДВП, минеральную вату, звукопоглощающие материалы. Поверхность перегородки можно оштукатурить, обшить ДВП или гипсокартоном.
Деревянные каркасные перегородки состоят из стоек, которые устанавливаются через 600 – 1200 мм из брусков сечением 50 (60) × 80 (100) мм и соединяются с нижней и верхней обвязкой того же сечения шипами или гвоздями. Расстояние между стойками заполняется звукоизоляцией. Каркас с двух сторон обшивают досками толщиной 20 – 25мм (вагонкой) или другими материалами: фанерой, листами ДВП, ДСП, оргалитом, гипсокартонном т. д. Также такие перегородки могут оштукатуриваться по драни.

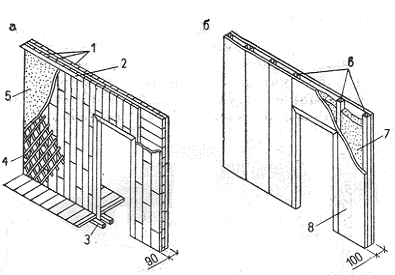

Рис. 99. Деревянные перегородки
а – щитовые;
б – каркасные;
1 – трехслойные дощатые щиты;
2 – верхняя обвязка;
3 – нижняя обвязка;
4 – штукатурная дранка;
5 – штукатурка;
6 – стойки каркса;
7 – засыпка;
8 – обшивка.
