Тема 23. Конструкції дерев’яних підлог(дошкових, паркетних). Підлоги із синтетичних матеріалів
Дощатые полы.
Дощатые полы _________________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

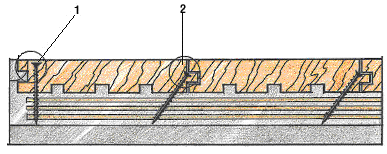

Рис. 85. Крепление дощатых полов
1 - крепление через лицевую поверхность первого ряда; 2 - отверстие засверливается со стороны гребня под углом 45°.
Двухслойные дощатые полы состоят из «черного пола» в виде значительного дощатого настила и чистого пола из строганных шпунтованных досок. Доски «черного пола» располагают под углом 45° к направлению чистого пола.
Щели
между полом и стеной закрывают плинтусом
(гладким или с калевками), который
представляет собой профилированную
рейку простой или сложной формы. В
плинтусе сверлят отверстия диаметром
1 см на расстоянии одно от другого 500-600
мм. Кроме того, в полах устраивают
вентиляционные решетки, которые
необходимы для проветривания междуэтажных
перекрытий.

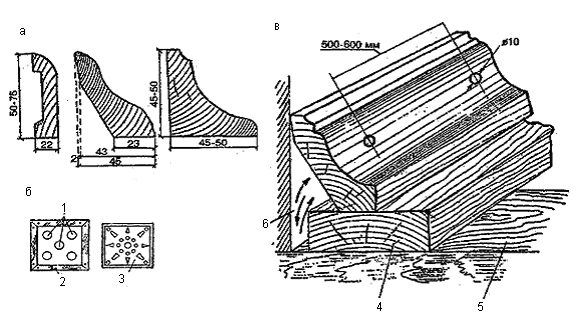

Рис. 86. Плинтусы и вентиляционные решетки
а – профили плинтусов;
б – виды решеток;
в – установка плинтуса;
1 - отверстия;
2 - рамка;
3 - решетка;
4 - пол;
5 – балка;
6 – движение воздуха.
Основанием под устройство дощатых полов могут служить:
- при устройстве на грунте – ______________________________________________________
____________________________________________________________________________________________________________________________________________________________________
- при устройстве на междуэтажных перекрытиях – ___________________________________
__________________________________________________________________________________
- при устройстве двухслойных полов – ______________________________________________
__________________________________________________________________________________
Рис. 87. Дощатые полы
а - _____________________________________________________________________________
б - _____________________________________________________________________________
1 - _____________________________________________________________________________
2 - _____________________________________________________________________________
3 - _____________________________________________________________________________
4 - _____________________________________________________________________________
5 - _____________________________________________________________________________
6 - _____________________________________________________________________________
7 - _____________________________________________________________________________
8 - _____________________________________________________________________________
Паркетные полы.
Паркетные _____________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Укладка паркета на стяжку
_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
|
Рис. 88. Укладка паркета на стяжку 1 – бетонное перекрытие; 2 – гидроизоляция; 3 – стяжка; 4 – эмульсия-грунт под шпаклевку; 5 – саморастекающаяся шпаклевка; 6 – грунтовка под клей; 7 – паркетный клей; 8 – влагостойкая фанера; 9 – грунтовка под клей; 10 – паркетный клей; 11 – паркет; 12 – шпаклевка под лак; 13 – лак-грунтовка; 14 – лак (2-3 слоя).
|
Укладка паркета на лаги
_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
|

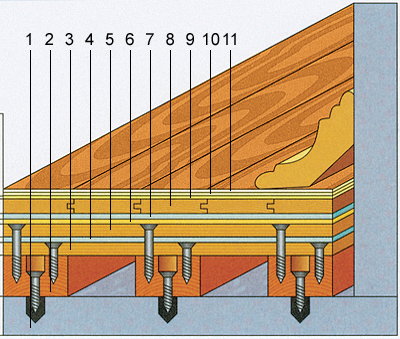

Рис. 89. Укладка паркета по лагам 1 – бетонное перекрытие; 2 – лаги; 3 – влагостойкая фанера; 4 – паркетный клей; 5 – влагостойкая фанера; 6 – грунтовка под клей; 7 – паркетный клей; 8 – паркет; 9 – шпаклевка под лак; 10 – лак-грунтовка; 11 – лак (2-3 слоя). |
Укладка паркета на черновой пол
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
|

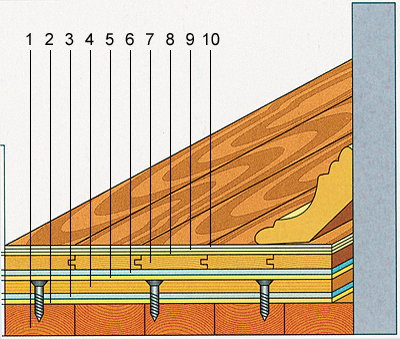

Рис. 90. Укладка паркета по черному полу 1 – черновой пол; 2 – грунтовка под клей; 3 – паркетный клей; 4 – влагостойкая фанера; 5 – грунтовка под клей; 6 – паркетный клей; 7 – паркет; 8 – шпаклевка под лак; 9 – лак-грунтовка; 10 – лак (2-3 слоя).
|

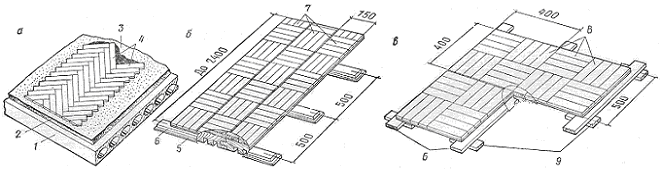

Рис. 91. Паркетные полы
а - _____________________________________________________________________________
б - _____________________________________________________________________________
в - _____________________________________________________________________________
1 - _____________________________________________________________________________
2 - _____________________________________________________________________________
3 - _____________________________________________________________________________
4 - _____________________________________________________________________________
5 - _____________________________________________________________________________
6 - _____________________________________________________________________________
7 - _____________________________________________________________________________
8 - _____________________________________________________________________________
9 - _____________________________________________________________________________
Паркетные доски _______________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Укладка паркетных досок
В теле паркетных досок вырезаются специальные пазы и гребни (замки), которые позволяют легко, быстро и надежно соединять доски друг с другом. При любом способе укладки доски следует проклеивать по всей длине паза, как по короткой, так и по длинной сторонам. Паркетная доска - это, как правило, трехслойная конструкция длиной 2100 - 2250 мм, шириной 180 - 200 мм и толщиной 14 - 15 мм. Верхний слой сделан из ценных пород дерева. Его толщина чаще всего 3,5 - 4 мм. Следующие два изготовлены из более дешевой древесины хвойных пород. Каждый слой ориентирован перпендикулярно предыдущему. По периметру паркетной доски выполнены шипы и пазы замкового соединения. Шип одной вставляют в паз другой под определенным углом и защелкивают замок. Называют паркетную доску по древесине верхнего слоя: например, если это дуб - доска из дуба, ясень - из ясеня и т. д. Многослойную паркетную доску можно укладывать несколькими способами: клеевым (сплошное приклеивание досок к основанию), "плавающим" и на лаги.
На основании расстилают полиэтиленовую пленку, так, чтобы соседние полотна перекрывали друг друга с нахлестом 20-30 см. Она служит пароизоляцией пола. После этого перпендикулярно полотнам пленки укладывают пробковую подложку. Фанеру или листы ДСП режут, как правило, квадратами 50 × 50 или 70 × 70 см и крепят к черному полу шурупами. Паркетные планки крепят к фанере на клей, плюс гвозди или скобы, которые пристреливают в кромку планки у основания шипа. Существует еще одна технология укладки паркетной доски. На выровненное основание клеят фанеру и дополнительно притягивают ее саморезами или устраивают стяжку. После этого приклеивают паркетные доски. Перечисленными выше способами можно уложить любые паркетные доски независимо от их размеров.
|
Рис. 92. Укладка паркетных досок на стяжку 1 – бетонное перекрытие; 2 – гидроизоляция; 3 – стяжка; 4 – эмульсия-грунт под шпаклевку; 5 – саморастекающаяся шпаклевка; 6 – грунтовка под клей; 7 – паркетный клей; 8 – паркетная доска; 9 – лак заводского нанесения. |
|
|
