Комбинированная съемка на фотопланах

2.1. Общая часть

Содержание этого варианта аэрофототопографической съемки состоит в том, что контурная часть топографического плана создается на основе фотоплана, а съемка рельефа выполняется наземными способами.

Общая технологическая схема комбинированного способа аэрофототопографической съемки на фотопланах (рис.15) со держит ряд технологических процессов. Пять из них аналогичны технологическим процессам других способов съемки, и описание их дано в соответствующих разделах Руководства. В настоящей главе даются рекомендации по выполнению процессов, характерных только для данного вида съемки: съемки контуров на фотопланах и полевой съемки рельефа на фотопланах. Оба процесса могут выполняться как одновременно, так и в разное время.

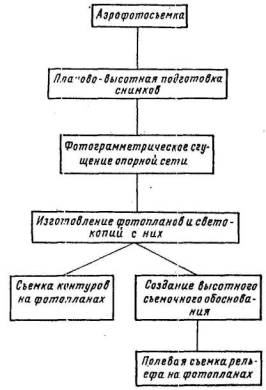

Рис. 15. Общая технологическая схема комбинированного способа аэрофототопографической съемки на фотопланах

Съемка контуров и рельефа производится на репродукции с мозаичного фотоплана или непосредственно на фотоплане, полученном методами оптического монтажа или ортофототрансформирования.

Фотоплан или репродукция с него изготавливаются на матовой или полуматовой фотобумаге, наклеенной на алюминии, и должны иметь хорошее фотографическое качество, т.е. нормальную резкость и плотность, ровный тон и наиболее полную проработку деталей. Насыщенность тона фотоизображения должна быть такой, чтобы вычерченные карандашом линии были легко различимы на всех частях фотоплана. С этой же целью рекомендуется тонирование фотоплана в синий или коричневый цвет.

При съемке территорий с малоэтажной застройкой в случае наличия материалов картографического значения целесообразно изготавливать репродукцию с фотоплана на матированном пластике.

Перед, началом работ по съемке проверяется точность составления фотопланов путем накладки на них пунктов геодезического обоснования и сличения промеров, взятых с фотоплана, и промеров из зарисовок привязок пунктов.

2.2. Съемка контуров на фотопланах

Технологический процесс крупномасштабной съемки контуров на фотопланах подразделяют на две части: камеральные и полевые работы (рис. 16).

Камеральные работы при съемке контуров на фотопланах заключаются в выделении и распознавании по фотоизображению объектов, подлежащих отображению на топографическом плане заданного масштаба, установлении их качественных и количественных характеристик. Для этих же целей максимально используются и материалы картографического значения.

Полевые работы состоят из проверки и доработки результатов, дешифрирования в отношении объектов, неуверенно распознающихся на фотоплане, из-за малых размеров, слабого контраста; закрытия тенью и т.д., инструментальной досъемки местных предметов и контуров, не изобразившихся при аэрофотосъемке, и сбора ряда топографических сведений о местности, которые вообще не могут быть получены по аэроснимкам (географические названия, огнестойкость зданий и т. п.).

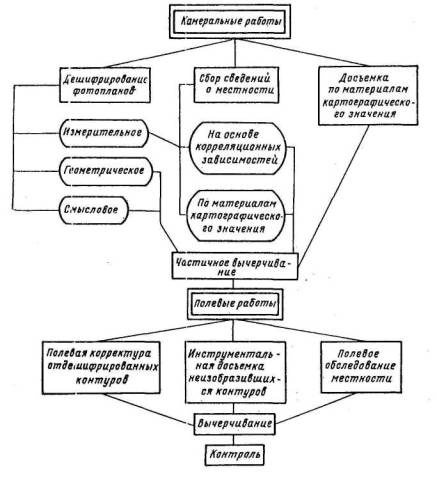

Рис. 16. Технологическая схема съемки контуров на фотопланах

Соотношение затрат времени и средств между обеими частями зависит от многих факторов, главными из которых являются:

- сложность условий района работ;

- топографическая изученность местности;

- давность аэрофотоматериалов.

Вид, местонахождение и порядок использования материалов картографического значения определяются в техническом проекте и конкретизируются в редакционных указаниях по объекту.

Вышеприведенную технологическую схему необходимо применять на наиболее сложных объектах, какими являются застроенные территории городов и промплощадок. На простых объектах и в случае выполнения комплекса полевых и камеральных работ по съемке контуров на фотопланах одним исполнителем некоторые процессы могут исключаться, например, сбор сведений о местности, контроль камеральных работ и т. п.

Объекты, сведения о которых получены в ходе камеральных работ и вызывают сомнения, вычерчиваются в карандаше до уточнения в поле. Окончательные результаты камеральных и полевых работ должны быть вычерчены тушью на тофоплане с погрешностями не более ±0,2 мм и соответствии с условными знаками и надписями.

Контроль съемки контуров на фотопланах должен осуществляться выборочно.
