Приложение 5 образец абриса горизонтальной съемки
Стр. 1*
ГУГК при СМ СССР |
||||
(министерство, ведомство) |
||||
Предприятие № 7. |
||||
(организация) |
||||
Экспедиция 127 партия № 1 |
||||
(экспедиция, партия, отряд) Абрис № 3 горизонтальной съемки |
||||
Номенклатура планшета 4-Б-6 Масштаб 1:500 |
||||
Республика, край (область) |
|
|||
Омская область |
||||
Район (населенный пункт) |
г. Тара |
|||
Наименование объекта съемки |
0-300 |
|||
Производитель (исполнитель) |
тех. Писаренко Е. А. |
|||
Адрес организации |
630070, Новосибирск, 70, |
|||
ул. Фрунзе, 52, тел. 22-01-09 |
||||
Нашедшего абрис просят возвратить по адресу. |
||||
|
|
|
|
|
Стр. 2*
Оглавление
№ п/п. |
Наименование улиц |
№ пункта или съемочных линий |
Страницы |
Примечание |
1 |
ул. Петровского |
п. п. 13, 14, 16 |
3-5 |
|
2 |
ул. Ленинградская |
т. т. 25-28, 31, 33-37 |
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

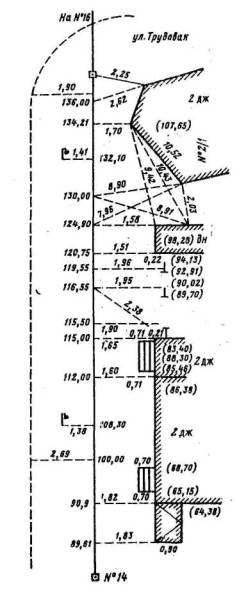

Образец абриса для составления плана съемки проездов в масштабе 1:1000 и 1:500
Дата 20 августа 1973 г.
Стр. 3-23

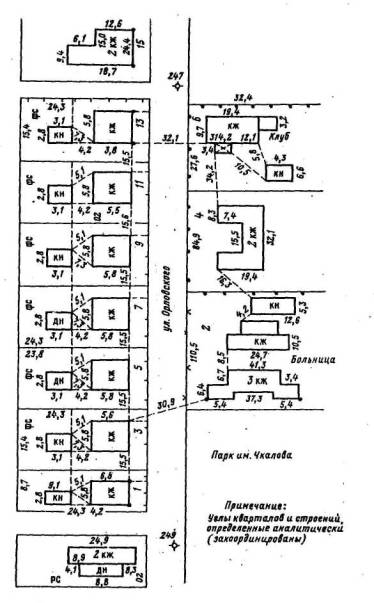

Образец абриса для составления плана съемки внутри кварталов в масштабе 1:1000 и 1:500
Дата 1 сентября 1973 г.
Стр. 3-23

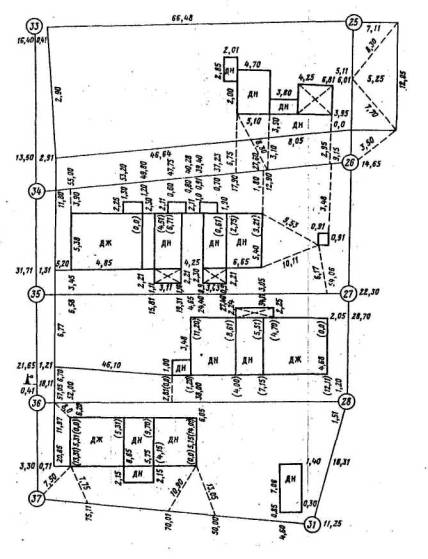

Образец абриса для составления плана в масштабе 1:2000
Дата 25 сентября 1973 г.
Стр. 3-23

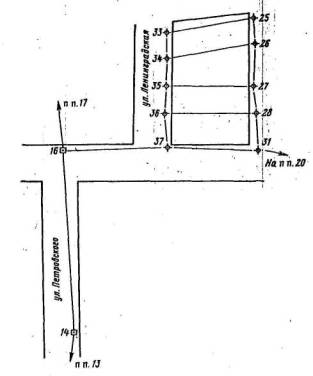

Схема расположения кварталов и ходов
Снимал |
30 сентября 1973 г. |
|
(подпись, дата) |
||
Абрис принят |
нач. партии Чистякова Т. И. 1 октября 1973 г. |
|
(должность, фамилий, подпись, дата) |
||
|
|
|
Стр. 64
В журнале пронумеровано страниц |
шестьдесят четыре |
||||
|
|||||
Руководитель полевого подразделения |
нач. партии Чистякова 10/VI-1973 г. |
||||
|
(должность, фамилия, подпись, дата) |
||||
В журнале заполнено страниц |
пятьдесят |
||||
Производитель работ |
|
||||
(подпись) |
|||||
|
|
|
|
|
|
