9. Емкостная нагрузка в цепи переменного тока. Закон Ома. Временная и векторная диаграммы.
Емкостная нагрузка в цепи переменного тока
|
|
В любой момент времени приложенное напряжение должно быть уравновешено напряжением на обкладках конденсатора:
Воспользуемся известным соотношением для электрического заряда:
ВЫВОД: При синусоидальном напряжении на зажимах цепи с емкостной нагрузкой, ток в ней изменяется во времени по синусоидальному закону и опережает приложенное напряжение на угол |
|
Из последней зависимости следует:
– называется

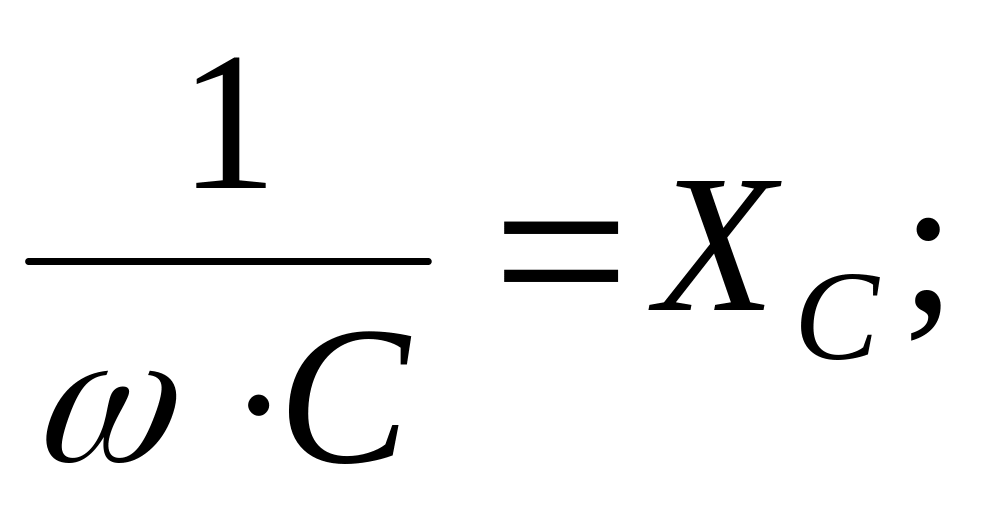

емкостное сопротивление, Ом;

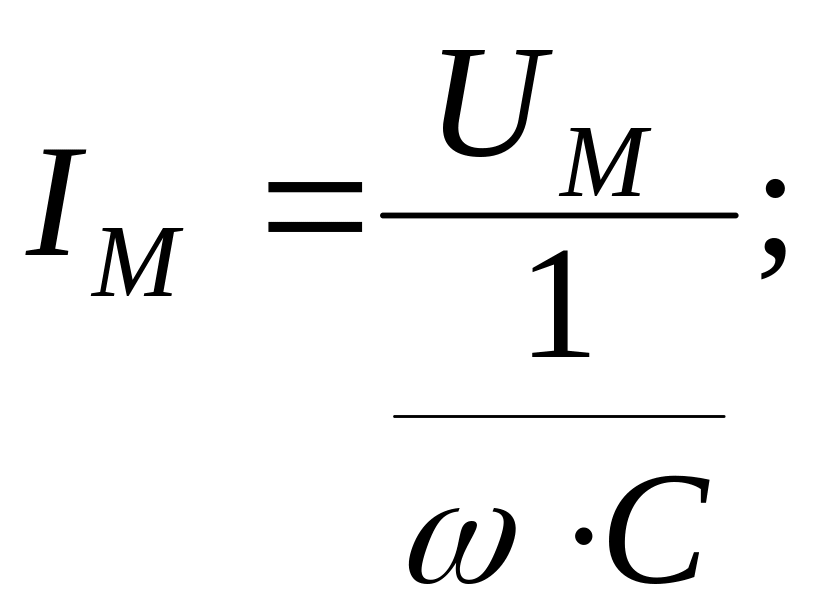

Если разделить левую и правую части на получим:
– Закон Ома для
цепи переменного тока с емкостью.
В любой момент времени мощность, как и в предыдущих случаях равна
|
|

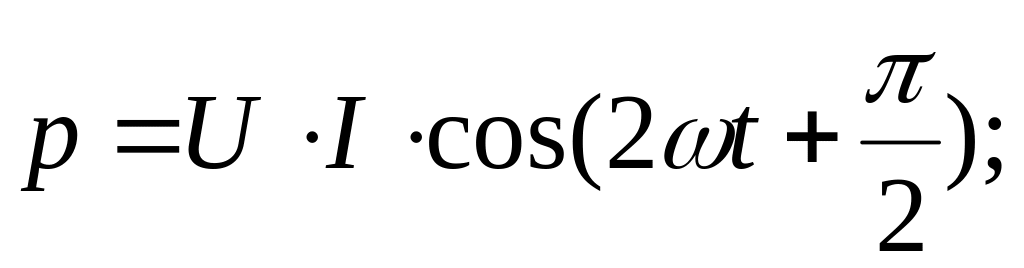

ВЫВОД: В цепи с емкостью мощность изменяется по периодическому закону с двойной частотой относительно приложенного напряжения. |
|
Д
иаграмма
мгновенных значений
|
|
Для данной цепи активная мощность
Для количественной оценке мощности вводят понятие
Реактивной мощности
ВАр.
ЗАМЕЧАНИЕ:
|
|
10. Неразветвленная цепь переменного тока с r, L, и C. Векторная диаграмма для случая XL > XC .Закон Ома. Треугольники напряжений и сопротивлений.
4. Неразветвленная цепь переменного тока с r, l, c
|
|
Падения напряжения на элементах цепи.
По-прежнему полагаем, что на входе синусоидальное напряжение.

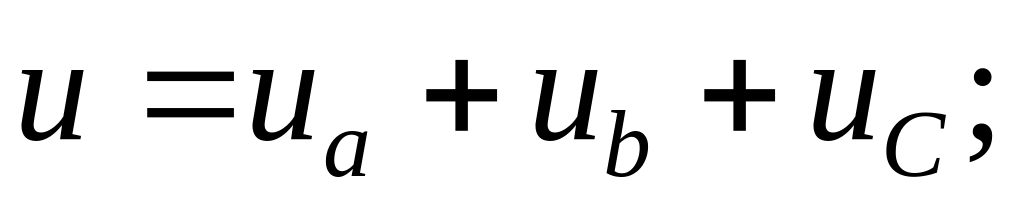

В любой момент времени приложенное напряжение должно быть равно сумме падений напряжений на отдельных участках цепи.
Все напряжения и токи изменяются по синусоидальному закону, поэтому можно от синусоидальных величин перейти к вращающимся векторам.

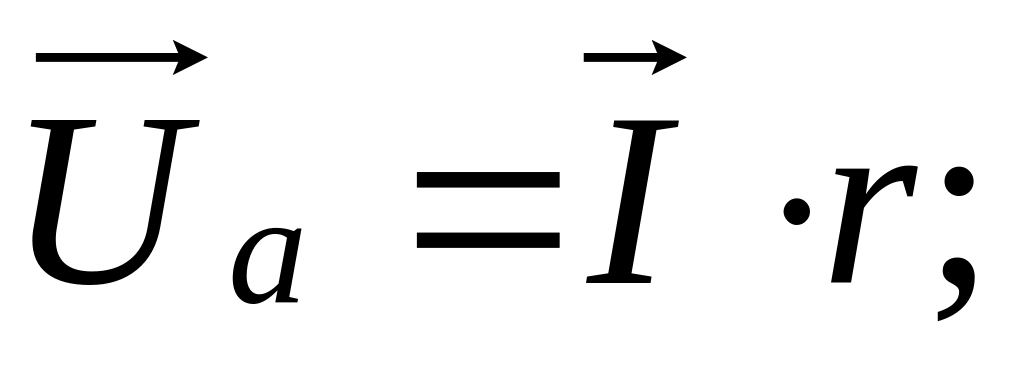

– вектор активного напряжения;

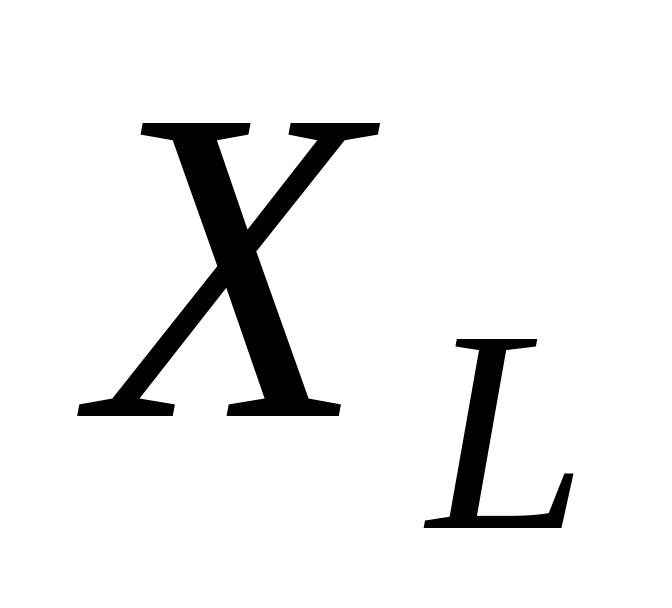

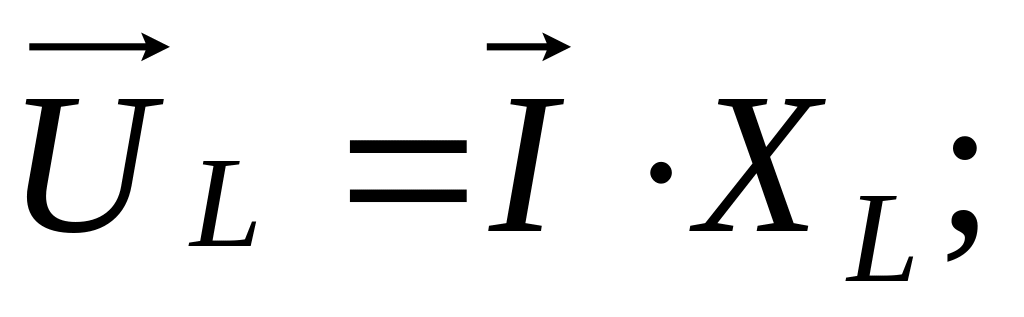

– вектор индуктивного напряжения;
– вектор емкостного напряжения;
Дальше для анализа этой цепи переходим к трем частным случаям.
а)

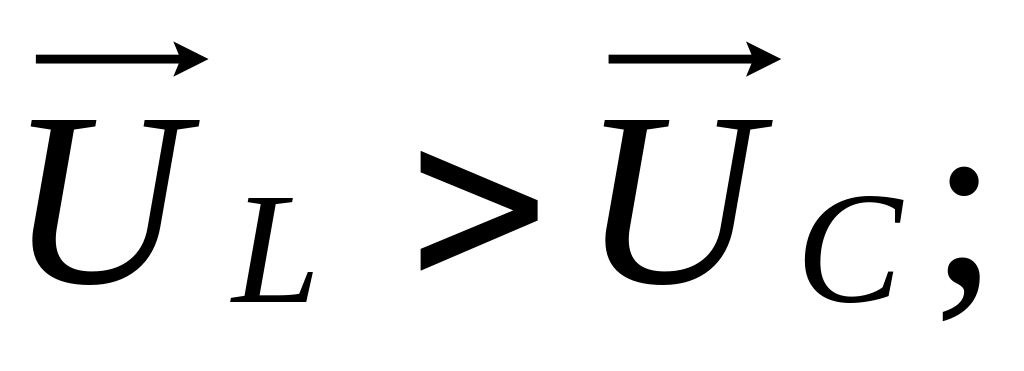

– в цепи преобладает индуктивное
сопротивление.
Векторная диаграмма выполняется так:
За исходный вектор выбираем ТОК.
|
Из него следует по теореме Пифагора:

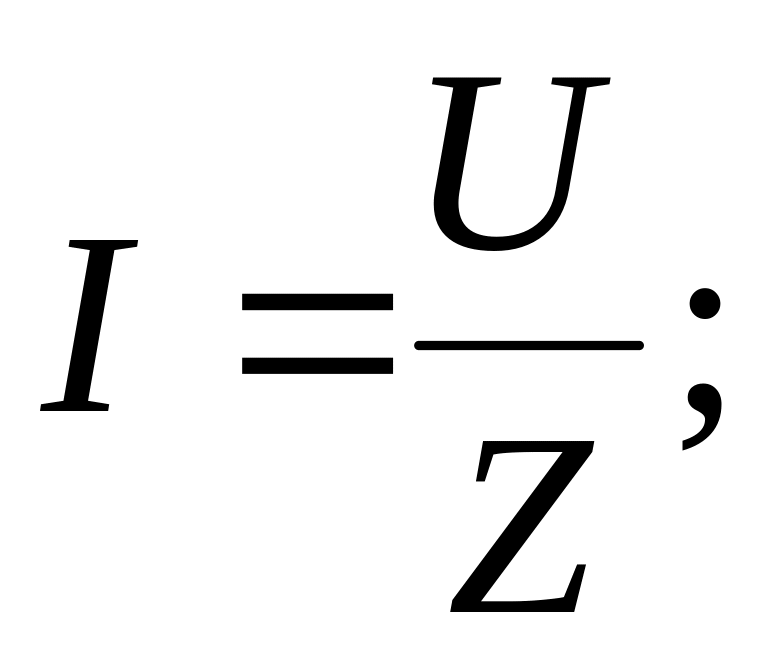

Получим закон Ома для цепи переменного тока:
Где
|

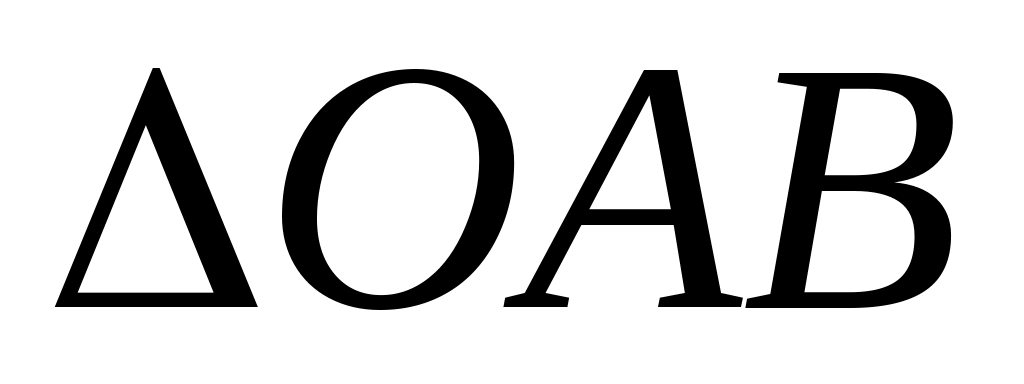

Разделив все стороны треугольника напряжения на ток, можно перейти к подобному треугольнику сопротивлений (не векторная величина)
Треугольник сопротивлений
I
>0
r
Z
XC
X
XL
A
0
B |

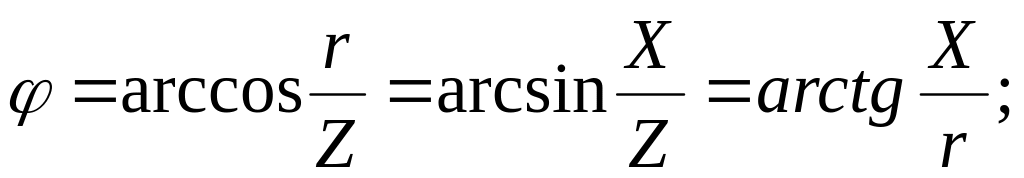

– треугольник сопротивлений; Отсюда следуют важные соотношения:
Эти соотношения будут использоваться при выполнении домашних заданий. |
Рассмотрим второй частный случай
б)
– в цепи преобладает емкостное
сопротивление.
Векторная диаграмма
строится подобным образом;
в)
– Резонанс напряжений.

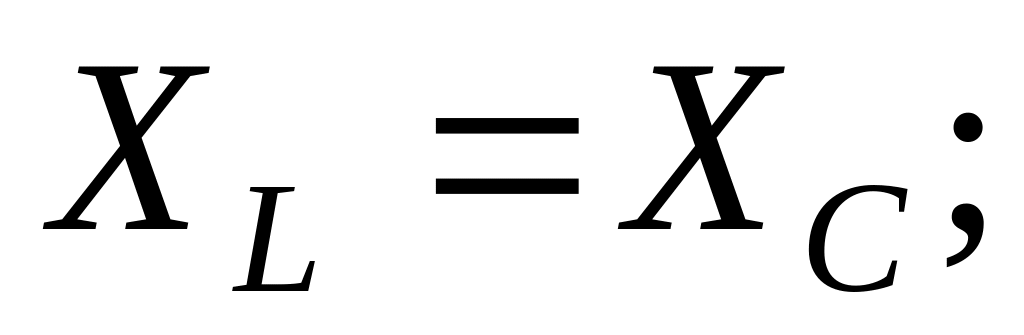

– условие резонанса напряжений.
I
=0
Ua
U
UC
UL |
|
Особенности резонанса напряжений:
1) Полное сопротивление цепи равно активному сопротивлению
2) Приложенное напряжение и ток в цепи совпадают по фазе

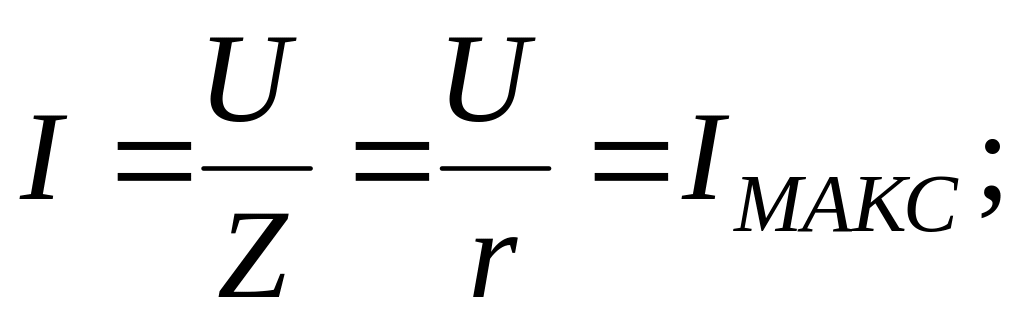

3) Ток в цепи достигает максимальное значение
4) Напряжение на зажимах цепи равно напряжению на активном сопротивлении
5) Напряжения на индуктивности и емкости равны по величине и противоположны по направлению:
при этом если
то
В цепи могут иметь место перенапряжения, что недопустимо.
ЗАДАЧА
|
Дано: U=100 В r =6 Ом L=63,69 мГн C=114 мкФ f=50 Гц Определить: 1) z, I, cos, P, Ua, UL, UC. 2) Построить векторную диаграмму |

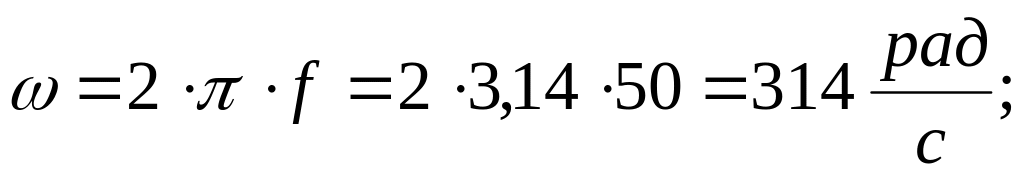

Угловая частота
Индуктивное сопротивление

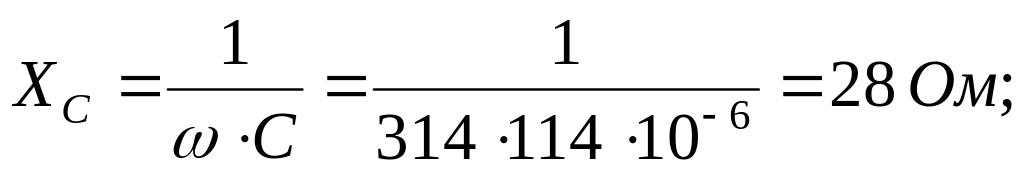

Емкостное сопротивление

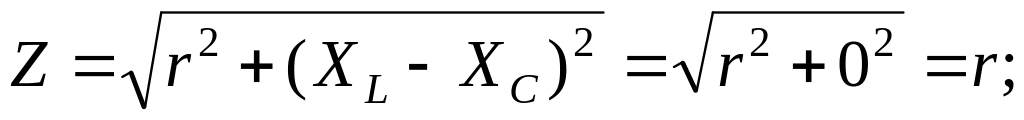

Полное сопротивление

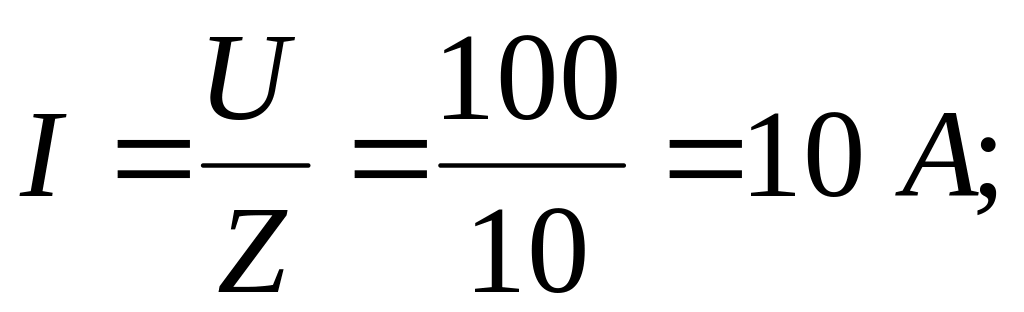

Ток в цепи

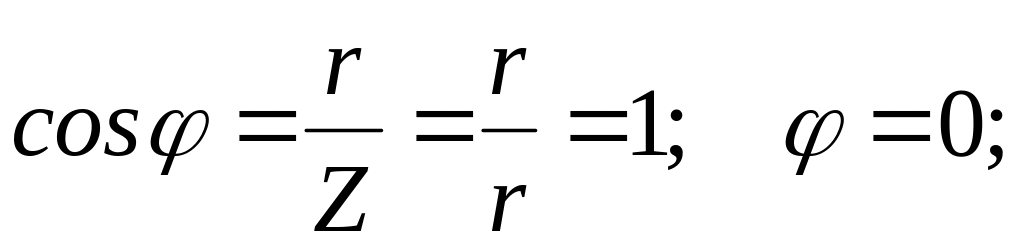

Коэффициент мощности
Активная мощность

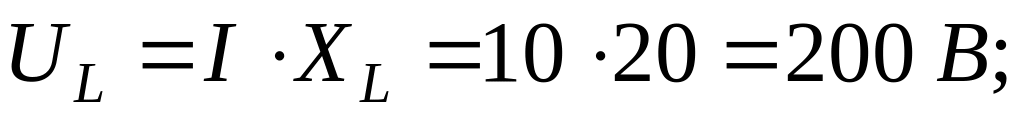

Напряжения на элементах схемы
|
|
