7. Активная нагрузка в цепи переменного тока. Закон Ома. Временная и векторная диаграммы.
Активная нагрузка в цепи переменного тока
(самая простая)
u
i |
|
На схеме указаны мгновенные значения.
Будем полагать, что напряжение на зажимах цепи изменяется по синусоидальному закону (всегда стремятся).
В любой момент времени приложенное напряжение уравновешивается падением напряжения на активном сопротивлении.
Отсюда выражение для мгновенного значения тока.
ВЫВОД: При синусоидальном напряжении на зажимах цепи с активной нагрузкой, ток в ней изменяется во времени по синусоидальному закону и совпадает по фазе с приложенным напряжением. |
|
Обычно левую и
правую части делят на
и переходят к действующим значениям
– Закон Ома для цепи с активным сопротивлением
В любой момент времени мощность равна
|
|
|
ВЫВОД:1) В цепи с активным сопротивлением мощность изменяется по периодическому закону с двойной частотой относительно приложенного напряжения. 2) Мощность всегда положительна. Это означает, что поступающая от сети электроэнергия необратимо преобразуется в другой вид энергии (в данном случае – в тепло) |
|

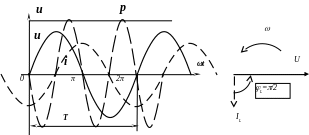

Диаграмма мгновенных значений
|
I
U
a=0 |
Справа – векторная диаграмма. Длина вектора равна действующему значению.
Ток совпадает по направлению с напряжением.
Мощность в цепи переменного тока принято оценивать по среднему значению за период. Такая мощность называется активной.
|
|
(Произведение действующих значений.)
8. Индуктивная нагрузка в цепи переменного тока. Закон Ома. Временная и векторная диаграммы.
Индуктивная нагрузка в цепи переменного тока
|
По закону ЭМИ
|
По закону ЭМИ в катушке будет индуктироваться ЭДС, которая называется ЭДС самоиндукции. При отсутствии ферромагнитных материалов потокосцепление пропорционально току, а коэффициентом пропорциональности является индуктивность.
ВЫВОД: При
синусоидальном напряжении на зажимах
цепи с индуктивной нагрузкой, ток в
ней изменяется во времени по
синусоидальному закону и отстает от
приложенного напряжения на угол |
|
Из этого выражения следует
– индуктивное
сопротивление, Ом;
Если разделить
левую и правую части на
получим
– Закон Ома для
цепи переменного тока с катушкой
индуктивности
В любой момент времени мощность равна
|
|
ВЫВОД:1) В цепи с индуктивностью мощность изменяется по периодическому закону с двойной частотой относительно приложенного напряжения. 2)Анализ показывает: – когда ток и напряжение совпадают по направлению – мощность положительна; – когда ток и напряжение не совпадают по направлению – мощность отрицательна; |
|
Д
иаграмма
мгновенных значений
|
|
Для данной цепи
активная мощность
Для количественной оценке мощности вводят понятие
Реактивной мощности
ВАр.
