- •1. Преимущества электрической энергии. Закон электромагнитной индукции.
- •1. Закон электромагнитной индукции
- •2. Электрическая цепь и ее элементы. Закон Ома. Законы Кирхгофа.
- •3. Закон полного тока. Закон Ома для магнитной цепи.
- •4. Получение синусоидальной э.Д.С. Синусоидальные величины, их мгновенные и амплитудные значения.
- •5. Действующие и средние значения синусоидальных величин
- •6. Изображение синусоидальных функций вращающимися векторами. Графики мгновенных значений. Векторные диаграммы.
- •7. Активная нагрузка в цепи переменного тока. Закон Ома. Временная и векторная диаграммы.
- •8. Индуктивная нагрузка в цепи переменного тока. Закон Ома. Временная и векторная диаграммы.
- •9. Емкостная нагрузка в цепи переменного тока. Закон Ома. Временная и векторная диаграммы.
- •4. Неразветвленная цепь переменного тока с r, l, c
- •11. Резонанс напряжений, условия резонанса и его признаки. Векторная диаграмма.
- •Резонанс в цепи с последовательно соединенными элементами (резонанс напряжений)
- •12. Разветвленная цепь однофазного тока. Треугольники токов и проводимостей.
- •13. Расчет разветвленной цепи переменного тока методом проводимостей.
- •14. Резонанс токов в простейшей разветвленной цепи. Условие и признаки. Векторная диаграмма.
- •15. Мощность однофазного тока. Треугольник мощностей. Коэффициент мощности и его значение.
- •16. Символический метод расчета цепей синусоидального тока. Сущность метода. Комплексы напряжения, тока, сопротивления и проводимости.
- •17. Законы Ома и Кирхгофа в символической форме.
- •18. Система трехфазного тока и ее преимущества. Получение трехфазного тока. Временная и векторная диаграммы э.Д.С. Представление векторной диаграммы на комплексной плоскости.
- •19. Соединение потребителей электроэнергии звездой с нейтральным проводом. Соотношение между фазными и линейными напряжениями и токами. Графическое определение тока в нейтральном проводе.
- •4. Симметричная нагрузка
- •20. Соединение потребителей электроэнергии звездой без нейтрального провода. Случай симметричной и несимметричной нагрузки. Векторные диаграммы. Напряжение смещения нейтрали.
- •21. Соединение потребителей электроэнергии треугольником. Соотношения между фазными и линейными напряжениями и токами. Случаи симметричной и несимметричной нагрузки.
- •22. Мощность трехфазного тока. Выражение для активной, реактивной и полной мощности при несимметричной и симметричной нагрузках.
- •23. Закон электромагнитной индукции. Устройство и принцип действия однофазного трансформатора.
- •24. Режим холостого хода трансформатора.
- •2. Опыт хх трансформатора
- •25. Работа однофазного трансформатора под нагрузкой. Уравнение для комплексов токов и уравнения равновесия напряжений для первичной и вторичной цепей.
- •Упрощенная схема замещения Трансформатора
- •27. Внешние хар-ки трансформатора, потери мощности и к.П.Д. Примеры применения трансформаторов на путевых и подъемно-транспортных машинах.
- •28. Принцип действия и устройство сварочного трансформатора. Внешние хар-ки трансформатора.
- •2. Сварочный трансформатор
- •2. Устройство асинхронного двигателя
- •31.Работа асинхронного двигателя под нагрузкой. Зависимости частоты, эдс и индуктивного сопротивления ротора от скольжения.
- •33.Энергетическая диаграмма и кпд асинхронного двигателя.
- •2. Энергетическая диаграмма ад
- •35.Вывод зависимости для электромагнитного вращающего момента ад. Анализ хар-к м(s) и n(м).
- •36.Рабочие хар-ки асинхронного двигателя, их анализ.
- •37.Способы пуска асинхронного двигателя с короткозамкнутым ротором.
- •1.Пуск асинхронного двигателя
- •38.Реверсирование асинхронного двигателя. Его сущность и принципиальная схема.
- •39.Способы регулирования частоты вращения асинхронного двигателя.
- •40.Торможение асинхронного двигателя. Анализ способа с помощью механических хар-к.
- •2. Торможение ад
- •41.Устройство и принцип действия 3-х фазного синхронного генератора. Холостой ход генератора.
- •2. Холостой Ход сг
- •42. Работа синхронного генератора под нагрузкой
- •43. Устройство машин постоянного тока.
- •44. Принцип действия генератора постоянного тока
- •Характеристика холостого хода синхронного генератора
- •47. Способы пуска электродвигателей постоянного тока. Пусковая диаграмма при реостатном пуске.
- •49.Реверсирование электродвигателей постоянного тока.
- •50. Способы торможения электродвигателя постоянного тока, анализ с помощью механических хар-к. Недостатки и достоинства..
- •51. Полупроводниковые приборы. Диоды.
- •Типы диодов[править | править исходный текст]
- •52. Транзисторы и тиристоры. Основные параметры.
- •Классификация транзисторов[править | править исходный текст]
- •По основному полупроводниковому материалу[править | править исходный текст]
- •По структуре[править | править исходный текст]
- •Устройство и основные виды тиристоров[править | править исходный текст]
- •53. Полупроводниковые выпрямители.
- •54 Однополупериодная система выпрямления однофазного тока.
- •55. Двухполупериодная мостовая система выпрямления однофазного тока.
- •56. Мостовая схема выпрямления трехфазного тока.
- •57. Понятие о сглаживающих фильтрах.
- •58. Определение и классификация Электропривода (эп).
- •59. Режимы работы эд
- •60. Расчет мощности эд в системе эп
- •61. Аппаратура управления Электроприводом
- •62. Пуск ад с кз ротором
60. Расчет мощности эд в системе эп
Методика построения нагрузочных диаграмм
Для более полного представления о нагрузке создаваемой исполнительным механизмом на валу ЭД прибегают к построению нагрузочных диаграмм, под которыми понимают зависимости тока мощности или момента ЭД от времени в течение рабочего цикла
,
,
.
Наиболее часто строят зависимости момента на валу ЭД от времени . Момент на валу ЭД состоит из двух составляющих: динамического момента и статического момента сопротивления
,
где
.

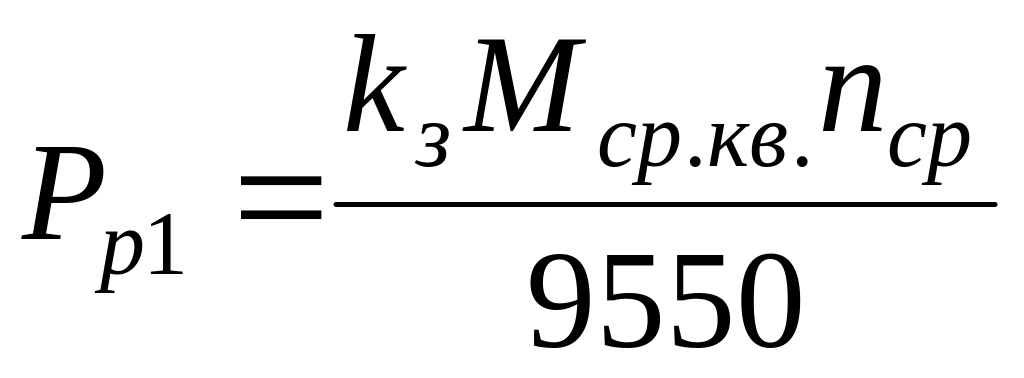

При определении потребной мощности ЭД применяют метод последовательных приближений, который заключается в следующем. Первоначально мощность ЭД определяют в первом приближении из выражения
(кВт),
здесь
коэффициент запаса,
учитывающий влияние динамических
нагрузок; значение этого коэффициента
рекомендуют выбирать в диапазоне
1,1–
1,5.
–

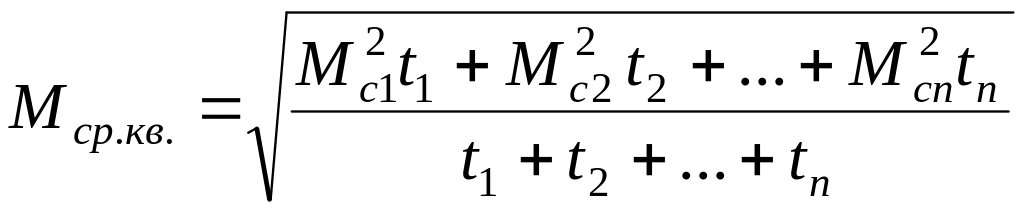

среднеквадратичный
момент сопротивления; величина
среднеквадратичного момента определяется
выражением
,
здесь

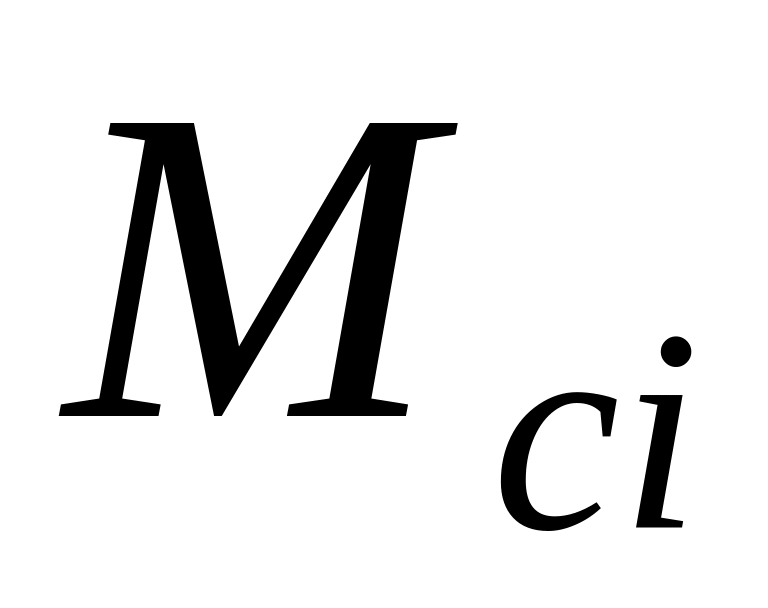

к – момент сопротивления, действующий
на вал ЭД в интервале времени ti,
;
–
средняя частота
вращения рабочего органа исполнительного
механизма.
В соответствии с определенной в первом приближении мощностью ЭД по каталогу выбирают конкретный тип двигателя, который должен отвечать следующим условиям:
и
.
61. Аппаратура управления Электроприводом
Аппараты управления предназначены для включения, отключения и переключения электрических цепей и электроприемников, регулирования частоты вращения и реверсирования электродвигателей, изменения параметров различных электроустановок. Аппараты защиты используют для отключения электрических цепей при возникновении в них ненормальных режимов (короткие замыкания, значительные перегрузки, резкие понижения напряжения, неполнофазные режимы работы и др.). Аппараты управления и защиты выбирают по ряду параметров, основные из которых — номинальные напряжения и ток. Кроме того, аппараты выбирают по климатическому исполнению, категории размещения, степени защиты от воздействия окружающей среды (для условий сельскохозяйственного производства ГОСТ 19348) и другим параметрам в зависимости от назначения аппарата (предельный отключаемый ток короткого замыкания, электродинамическая и термическая устойчивость, время срабатывания, разрывная мощность и износостойкость контактов и др.). При выборе необходимо учитывать также условия управления, характер и режим работы электродвигателей, для управления которыми предназначены аппараты, требования техники безопасности, противопожарные правила и т. п. Управлять электродвигателем можно дистанционно, автоматически и непосредственно у места его расположения. В зависимости от способа управления выбирают аппарат либо автоматический, приводимый в действие дистанционно от кнопок управления или от разного рода датчиков, либо неавтоматический, приводимый в действие непосредственно персоналом. К аппаратам дистанционного и автоматического управления относят магнитные пускатели, контакторы, автоматические выключатели с электродвигательным и электромагнитным приводами. Аппараты неавтоматического и ручного управления — это рубильники, пакетные выключатели и переключатели, ручные пускатели, автоматы с ручным приводом. Выбирая аппараты защиты, необходимо иметь в виду возможность следующих ненормальных режимов: междуфазные короткие замыкания; замыкания фазы на землю (на корпус); увеличение тока, вызванное перегрузкой технологического оборудования, затяжным пуском двигателя, неполнофазным режимом, а иногда неполным коротким замыканием; исчезновение или чрезмерное снижение напряжения во всех фазах. В соответствии с Правилами устройства электроустановок защита от токов короткого замыкания обязательна для всех электроприемников. Она должна действовать с минимальным временем отключения, быть отстроенной от пусковых токов и по возможности удовлетворять требованиям избирательности (селективности). Защита от перегрузки необходима в случаях, когда возможна перегрузка механизма по технологическим причинам, когда при особо тяжелых условиях пуска необходимо ограничить длительность пускового периода при пониженном напряжении, при затормаживании ротора, а также для предотвращения работы двигателя в неполно-фазном режиме. Защита должна осуществляться с небольшой выдержкой времени на отключение. Защита минимального напряжения (нулевая защита) должна предусматриваться: для электродвигателей, самопуск которых после исчезновения и последующего восстановления напряжения недопустим по технологическим причинам и представляет опасность для обслуживающего персонала; для электродвигателей с фазным ротором, включение которых в сеть при роторе, замкнутом накоротко, недопустимо. От правильного выбора аппаратуры управления и защиты в значительной степени зависят надежность и сохранность оборудования в целом, количественные, качественные и экономические показатели производственного процесса, электробезопасность людей и животных.
